      图片仅供参考，请以已选的规格为准

        平皮带输送机 头部驱动 带导条防跑偏型 3槽型材 带轮直径50mm 双列型

        条件筛选：

        类型 双列型
        主体 3槽型材
        皮带类型 导条防跑偏型
        轮直径 50
        驱动 头部驱动
        种类筛选 平皮带输送机

        产品型号：

        KQF51-B120-L240-25-TA220-SCM-7.5-A-T

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(台)：

        起订量：1台

        , 加量幅度：1台

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            KQF51-B120-L240-25-TA220-SCM-7.5-A-T

            复制

            型号筛选

            可选加工（可选）

            型号已生成

            重置

            代码

            产品选型

            皮带宽度B

            120~400
            /10

            带轮中心距L

            240~3000
            /5

            输出功率(W)

            电压(V)

            规格

            齿轮头减速比

            皮带规格

            马达品牌选择

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            型材 马达盖板1 马达盖板2 带轮固定座 型材 马达盖板1 马达盖板2 带轮固定座
            KQF51 双列型 铝材
            		 阳极氧化处理
            		 喷涂



            特长：通过使用带防跑偏肋皮带，可防止因横向力而跑偏，是适合维持皮带直线性的输送机。





            齿轮头减速比

            齿轮头
            减速比            		 皮带速度（m/min）
            50Hz 60Hz
            7.5 26.1 31.4
            9 21.8 26.1
            12.5 15.7 18.8
            15 13 15.7
            18 10.9 13
            25 7.8 9.4
            30 6.5 7.8
            36 5.4 6.5
            50 3.9 4.7
            60 3.2 3.9
            75 2.6 3.1
            90 2.1 2.6
            100 1.9 2.3
            120 1.6 1.9
            150 1.3 1.5
            180 1.0 1.3



             可能会因负载状态而减小。
             此输送速度表参照国产马达（1250转/min）。
            长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达
                容易过载，同时调低马达速度，马达的动能会转化为热能，会导致马达
                过热。(输送能力对照表是指刻度在100的输送能力)。



            A尺寸表

            输出功率
            (W)            		 马达 减速比 A
            规格 制造商
            25W 三相马达
            		 国产 5~18
            		 131
            25~180
            速度控制马达 5~18 141
            25~180
            三相马达
            		 松下 5~180 115
            速度控制马达 125
            40W 三相马达
            		 国产 5~18 168
            25~180
            速度控制马达 5~18 178
            25~180
            三相马达 松下 5~18 142
            速度控制马达 152

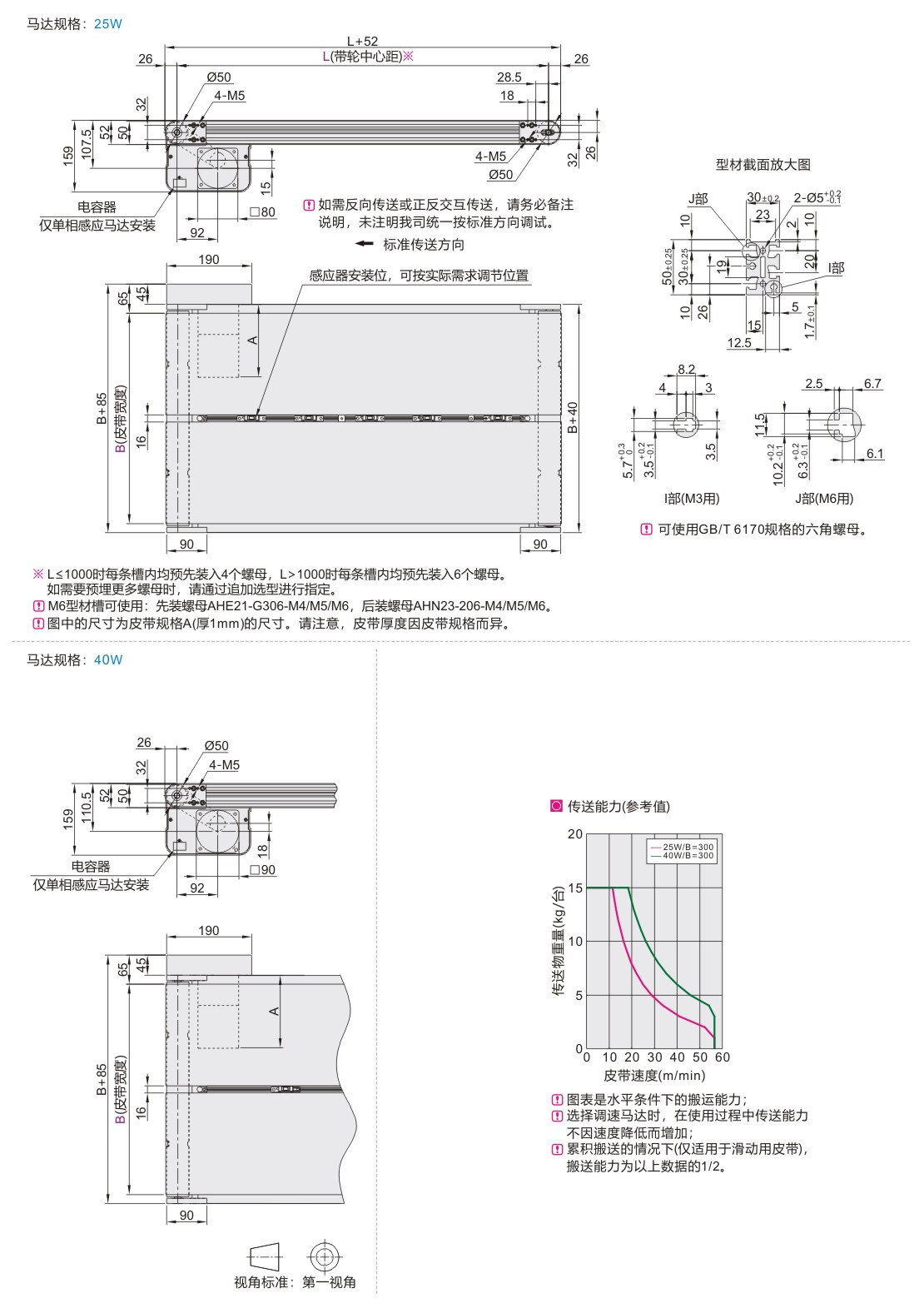

            参数图



            选型表

            型号
            		 L
            最小单位5            		 马达选择 皮带规格 马达品牌
            选择
            代码 B最小单位10 输出功率(W) 电压(V) 规格 齿轮头减速比
            KQF51 120~400 240~3000

            25

            40

            		 TA220(单相) SCM
            (速度控制马达)            		 7.5  9  12.5  15  18
            25  30  36  50  60
            75  90  100  120  150
            180

            A(普通规格·绿色)
            E(防静电·格子绿色PVC)
            J(无皮带）

            		 T(国产品牌)
            S(松下马达)
            松下马达停产，
            货期不稳定。
            SA200(三相) INV(变频器)
            NV(无马达) NM(无马达) NH(无齿轮头) W(无马达、齿轮头)



            选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。
             选择了无马达、齿轮头时，主机将以部件状态交货。





            KQF系列头部驱动输送机下料作业。
