        带附件同步带分度组件 宽度固定型 头部驱动

        条件筛选：

        类型 宽度固定型
        表面处理 本色阳极氧化
        主体 双槽型材
        轮直径 56
        驱动 头部驱动
        种类筛选 带附件同步带分度组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 8 项未选择

        重置

        代码

        产品选型

        A

        48~148
        /1

        B

        N

        4~50
        /1

        P

        50~150
        /10

        马达品牌选择

        马达规格选择

        马达刹车选择

        齿轮头减速比

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型
        		 材质
        		 表面处理
        型材 治具安装板 同步带支撑块 轴承座 同步带 型材 治具安装板 轴承座
        KQW01 宽度固定型 6061 6061 UPE 6061 聚氨酯 本色喷砂氧化



        产品简介：该产品主要采用同步带作为输送载体，治具安装板随着同步带作定距间歇传送，输送平稳、噪音小：主体采用特制铝型材，实现整体轻量化。
        产品特点：
        ● 结构紧凑，整体模块化；
        ● 噪音小，运行噪音为65分贝。
        应用场合：主要应用于产品、治具的输送。
        注意事项
        ● 本产品不含电机，电机需另行选购；
        ● 工装治具+产品负载和速度不得超过我司官网设计要求标准：
        ● 本产品严禁冲压、压装和偏载使用，否则影响使用精度和寿命。

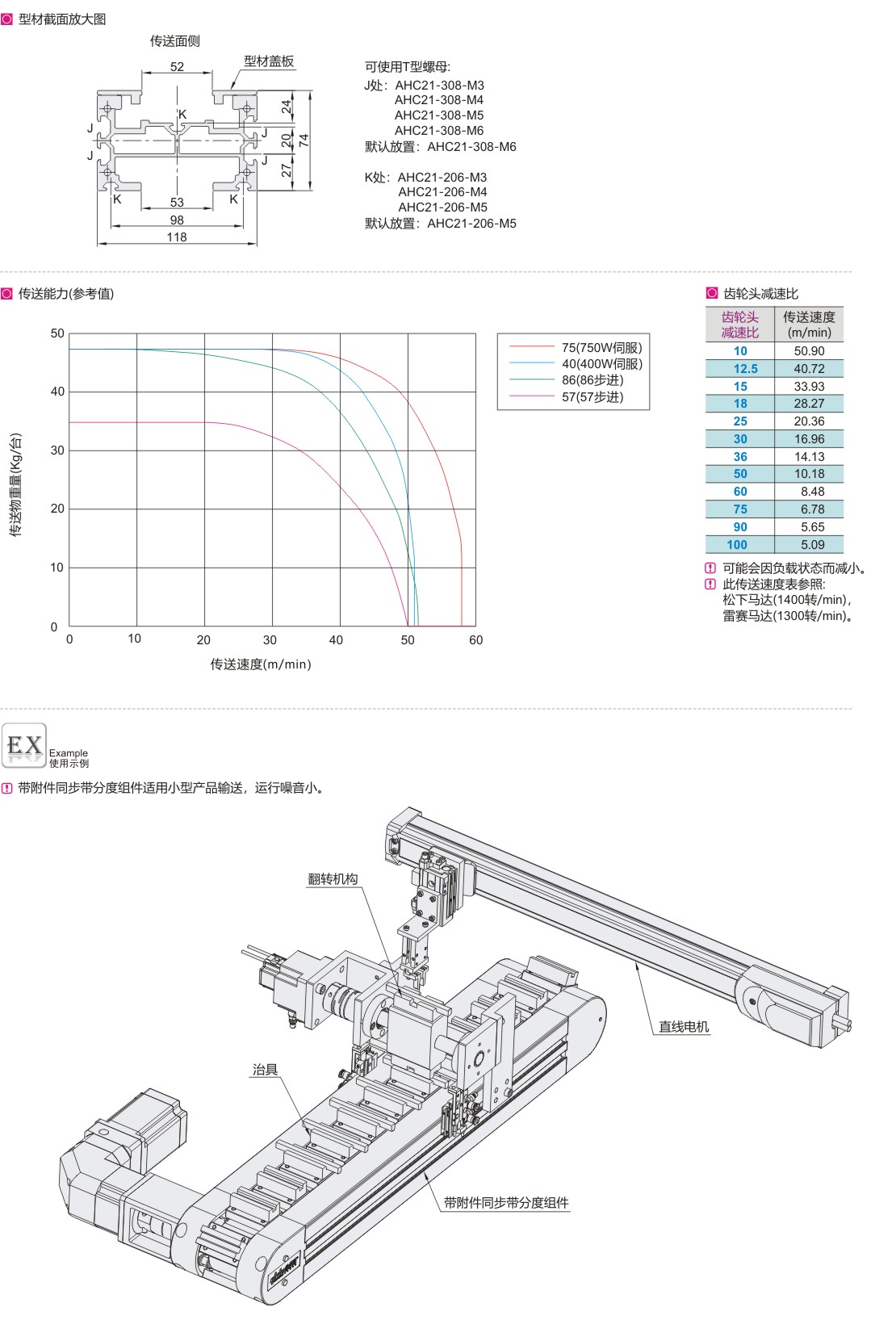

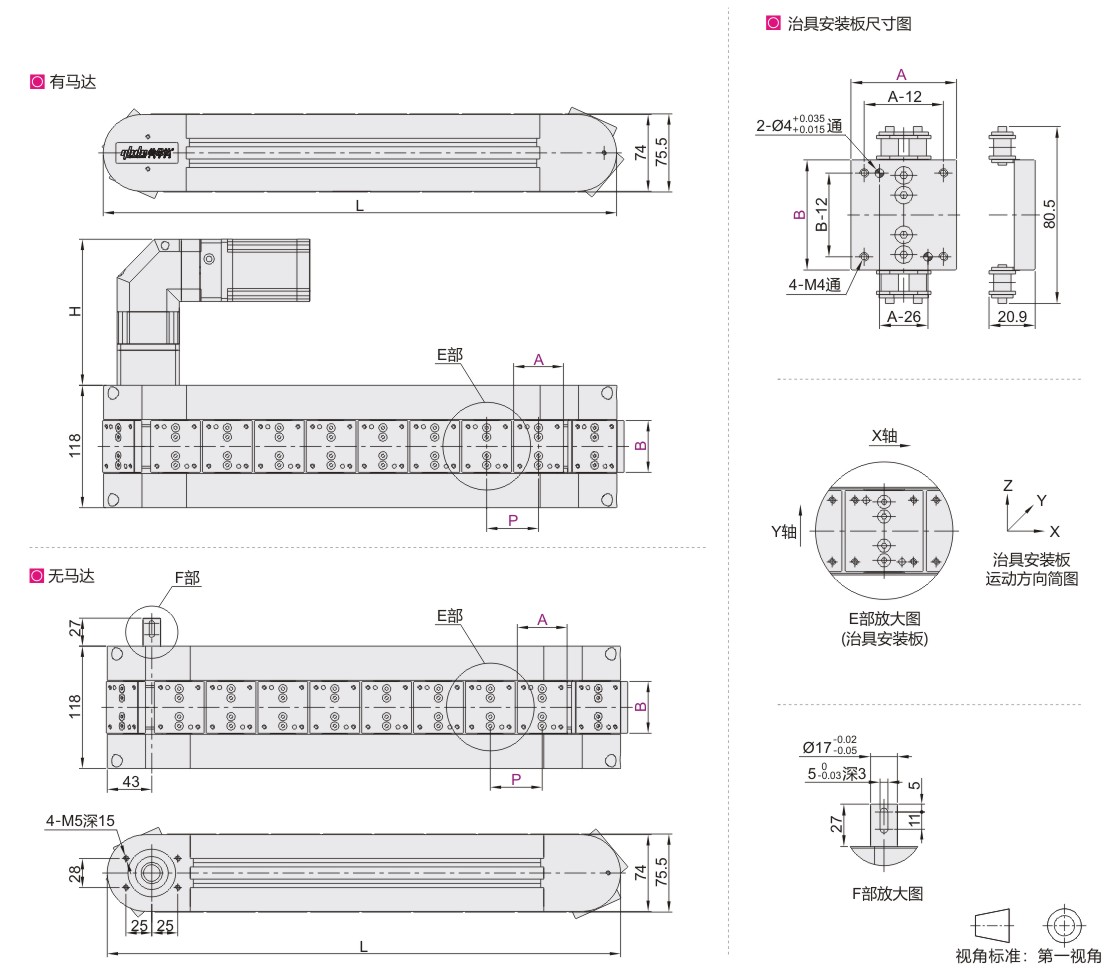

        参数图



        选型表

        型号 B N
        治具安装板数量        		 P
        最小单位10        		 马达选择 齿轮头
        减速比        		 L H
        代码 A 品牌 规格 刹车
        KQW01 48~148
        (最小单位1)        		 50  4~50 50~150 L(雷赛) 57(57步进)
        86(86步进)        		 U(无刹车)
        V        (有刹车)        		 10   12.5
        15     18
        25     30
        36     50
        60     75
        90   100
        L=(N×P-π×54.11)/2+80
        		 ≤237.5
        S(松下)
        M        (三菱)
        T        (台达)
        K        (汇川)        		 40(400W伺服)
        75        (750W伺服)
        NM(无马达) — —



        治具安装板长度需满足A<P。                                                本线体只适应于普通运输使用：因此无定位精度，定位精度与线体总长，负载、线速度有关。
