液压软管尼龙软管纤维编织/钢丝编织黑色光面扣压式

条件筛选：

工作温度（℃） -40~+100

内层尼龙软管

允许流体石油基和水基液压油

外层耐高温、耐磨损聚氨酯

产品标准美标SAE 100R7

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

型号：

型号筛选

未生成型号，还有 8 项未选择

代码

参数选型

增强层

产品选型

规格

L

0.3~50

/0.1

软管外观

左接头

右接头

弹簧护套

技术图档

3D预览

产品问答

材质图

参数图

材质图

代码	类型	产品标准	材质			允许流体	工作温度 (℃)
			内层	增强层	外层
WSP16	一层纤维编织尼龙软管	美标SAE 100R7	尼龙	一层高抗拉纤维编织	耐高温、耐磨损聚氨酯	石油基和水基液压油	-40~+100
WSP17	二层纤维编织尼龙软管			二层高抗拉纤维编织
WSP18	一层钢丝编织尼龙软管			一层高抗拉钢丝编织
WSP19	二层钢丝编织尼龙软管			二层高抗拉钢丝编织

更多接头选择请致电怡合达。

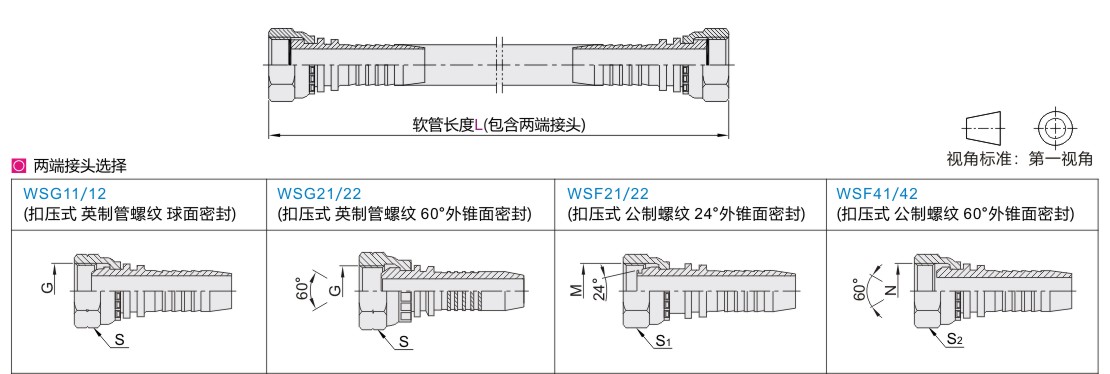

参数图

选型表

型号		软管长度L 最小单位0.1m	软管外观	两端接头选择		弹簧护套	软管内径	内径公差	软管外径	外径公差	G	M	N	S 对边	S1 对边	S2 对边	最小弯曲半径	最大工作压力 (Mpa)	最小爆破压力 (Mpa)
代码	规格	软管长度L 最小单位0.1m	软管外观	左接头	右接头	弹簧护套	软管内径	内径公差	软管外径	外径公差	G	M	N	S 对边	S1 对边	S2 对边	最小弯曲半径	最大工作压力 (Mpa)	最小爆破压力 (Mpa)
一层纤维编织尼龙软管 WSP16	6	0.3~50	G(黑色光面)	N(无接头) WSG11(英制，碳钢) WSG12(英制，不锈钢) WSG21(英制，碳钢) WSG22(英制，不锈钢) WSF21(公制，碳钢) WSF22(公制，不锈钢) WSF41(公制，碳钢) WSF42(公制，不锈钢)		不指定 (无) Y(有)	6.3	±0.1	11.7	±0.1	G1/4"×19	M14×1.5	M14×1.5	19	19	19	50	20	80
	10						9.5		15.9		G3/8"×19	M16×1.5	M16×1.5	22	22	22	80	17.5	70
	13						12.7		19.8		G1/2"×14	M18×1.5	M20×1.5	27	24	27	100	14	56
二层纤维编织尼龙软管 WSP17	6						6.3	±0.1	12.7	±0.1	G1/4"×19	M14×1.5	M14×1.5	19	19	19	75	25	100
	10						9.5	±0.1	18	±0.1	G3/8"×19	M16×1.5	M16×1.5	22	22	22	100	25	100
	13						12.7	±0.15	19.8	±0.15	G1/2"×14	M18×1.5	M20×1.5	27	24	27	140	16	64
	16						15.9	±0.15	23.6	±0.15	G5/8"×14	M26×1.5	M24×1.5	30	32	30	165	16	64
	19						18.9	±0.2	26.4	±0.2	G3/4"×14	M30×2	M30×2	32	36	36	195	14	56
一层钢丝编织尼龙软管 WSP18	6						6.3	±0.1	11.7	±0.1	G1/4"×19	M14×1.5	M14×1.5	19	19	19	40	27.5	110
	10						9.5	±0.15	15.9	±0.15	G3/8"×19	M16×1.5	M16×1.5	22	22	22	65	22.5	90
	13						12.7	±0.15	19.8	±0.15	G1/2"×14	M18×1.5	M20×1.5	27	24	27	85	17.5	70
	16						15.9	±0.2	23.3	±0.2	G5/8"×14	M26×1.5	M24×1.5	30	32	30	115	14	56
	19						18.9	±0.2	26.5	±0.2	G3/4"×14	M30×2	M30×2	32	36	36	140	12	48
二层钢丝编织尼龙软管 WSP19	6						6.3	±0.1	13.3	±0.1	G1/4"×19	M14×1.5	M14×1.5	19	19	19	40	35	140
	10						9.5	±0.1	16.7	±0.1	G3/8"×19	M16×1.5	M16×1.5	22	22	22	70	29	116
	13						12.7	±0.15	19.8	±0.15	G1/2"×14	M18×1.5	M20×1.5	27	24	27	80	26	105
	16						15.9	±0.15	23.3	±0.15	G5/8"×14	M26×1.5	M24×1.5	30	32	30	130	20	80
	19						18.9	±0.2	26	±0.2	G3/4"×14	M30×2	M30×2	32	36	36	160	17.5	70

两端接头选择时，左接头与右接头必须选择相同材质(例：左接头材质为碳钢，右接头材质也为碳钢；左接头材质为不锈钢，右接头材质也为不锈钢)。
左、右接头详细尺寸请在怡合达网站搜索查看。
当选N(无接头)时，无需选择弹簧护套。
