        液压软管 尼龙双联管 纤维编织/钢丝编织 黑色光面 扣压式

        条件筛选：

        工作温度（℃） -40~+100
        内层 尼龙双联管
        允许流体 石油基和水基液压油
        外层 耐高温、耐磨损聚氨酯
        产品标准 美标SAE 100R7

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            增强层

            产品选型

            规格

            L

            0.3~50
            /0.1

            软管外观

            左接头

            右接头

            弹簧护套

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 产品标准
            		 材质
            		 允许流体
            		 工作温度
            (℃)
            内层 增强层 外层
            WSP21 高抗拉纤维编织尼龙双联管 美标SAE 100R7 尼龙 高抗拉纤维编织 耐高温、
            耐磨损聚氨酯            		 石油基和
            水基液压油            		 -40~+100
            WSP22 高抗拉钢丝编织尼龙双联管 高抗拉钢丝编织






            更多接头选择请致电怡合达。

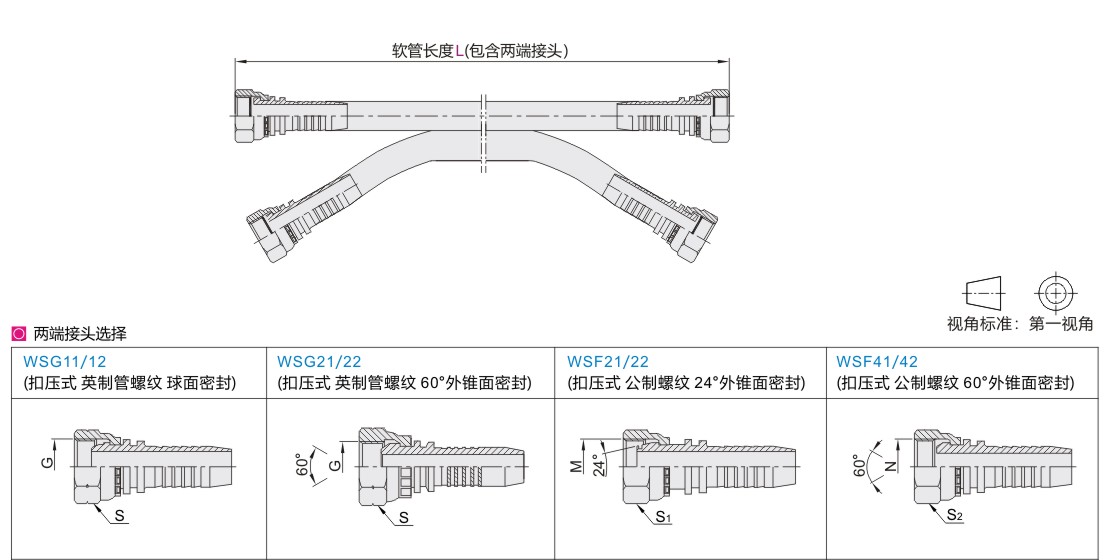

            参数图



             选型表

            型号
            		 软管长度L
            最小单位0.1m            		 软管外观 两端接头选择
            		 弹簧
            护套            		 软管
            内径            		 内径
            公差            		 软管
            外径            		 外径
            公差            		 G M N S
            对边            		 S1
            对边            		 S2
            对边            		 最小
            弯曲
            半径
            		 最大工
            作压力
            (Mpa)
            		 最小爆
            破压力
            (Mpa)
            代码 规格 左接头 右接头
            高抗拉纤维编织尼龙双联管
            WSP21            		 6 0.3~50 G(黑色光面)   N(无接头)
              WSG11(英制,碳钢)   WSG12(英制,不锈钢)
              WSG21(英制,碳钢)   WSG22(英制,不锈钢)
              WSF21(公制,碳钢)   WSF22(公制,不锈钢)
              WSF41(公制,碳钢)   WSF42(公制,不锈钢)            		 不指定
            (无)

            Y(有)            		 6.3 ±0.1 12.7  ±0.1 G1/4"×19 M14×1.5 M14×1.5 19 19 19 50 25 100
            10 9.5 15.9 G3/8"×19 M16×1.5 M16×1.5 22 22 22 80 17.5 70
            13 12.7 ±0.15 19.8  ±0.15 G1/2"×14 M18×1.5 M20×1.5 27 24 27 100 16 65
            高抗拉钢丝编织尼龙双联管WSP22 6 6.3 ±0.1 12.7 ±0.1 G1/4"×19 M14×1.5 M14×1.5 19 19 19 40 27.5 110
            10 9.5 15.9 G3/8"×19 M16×1.5 M16×1.5 22 22 22 50 22.5 90
            13 12.7 ±0.15 19.8  ±0.15 G1/2"×14 M18×1.5 M20×1.5 27 24 27 70 18.5 70



              两端接头选择时 ，左接头与右接头必须选择相同材质(例 ：左接头材质为碳钢 ，右接头材质也为碳钢；左接头材质为不锈钢 ，右接头材质也为不锈钢)。
            左 、右接头详细尺寸请在怡合达网站搜索查看。
            当选N(无接头)时 ，无需选择弹簧护套。
