液压软管橡胶软管钢丝编织黑色光面/黑色布纹扣压式

代码	类型	产品标准	材质			允许流体	工作温度 (℃)
			内层	增强层	外层
WSP01	一层钢丝编织	美标SAE 100R1ATS/德标EN853 1SN	耐油合成橡胶	一层高抗拉钢丝编织	耐高温、耐磨损合成橡胶	液压流体和水性流体	-40~+100
WSP02		国标GB/T3683-2011
WSP03	二层钢丝编织	美标SAE 100R2ATS/德标EN853 2SN		两层高抗拉钢丝编织
WSP04		国标GB/T3683-2011

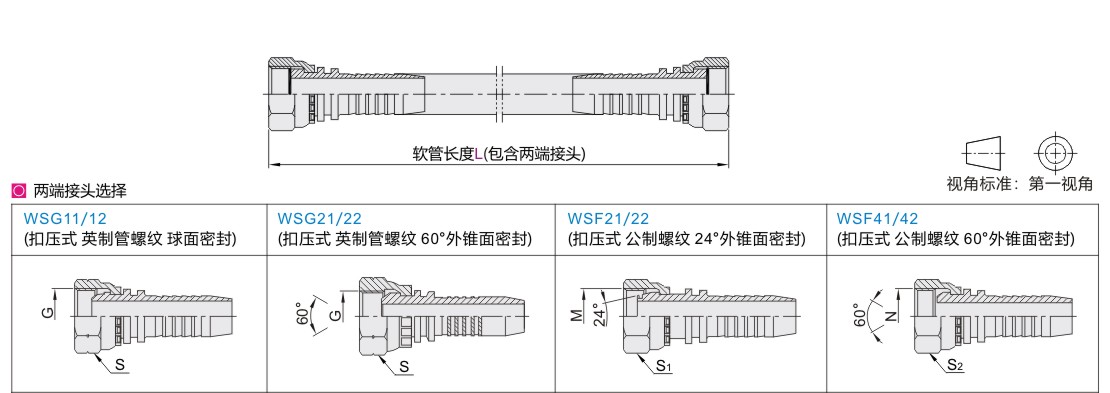

型号		软管长度L 最小单位0.1m	软管外观	两端接头选择		弹簧护套	软管内径	内径公差	软管外径	外径公差	G	M	N	S 对边	S1 对边	S2 对边	最小弯曲半径	最大工作压力 (Mpa)	最小爆破压力(Mpa)
代码	规格	软管长度L 最小单位0.1m	软管外观	左接头	右接头	弹簧护套	软管内径	内径公差	软管外径	外径公差	G	M	N	S 对边	S1 对边	S2 对边	最小弯曲半径	最大工作压力 (Mpa)	最小爆破压力(Mpa)
一层钢丝编织橡胶软管(美标SAE 100R1ATS/德标EN853 1SN) WSP01	6.3	0.3~50	G(黑色光面) B(黑色布纹)	N(无接头) WSG11(英制,碳钢) WSG12(英制,不锈钢) WSG21(英制,碳钢) WSG22(英制,不锈钢) WSF21(公制,碳钢) WSF22(公制,不锈钢) WSF41(公制,碳钢) WSF42(公制,不锈钢)		不指定 (无) Y(有)	6.5	±0.4	13.1	±1	G1/4"×19	M14×1.5	M14×1.5	19	19	19	100	22.5	90
	10						9.7	±0.4	17.1		G3/8"×19	M16×1.5	M16×1.5	22	22	22	130	18	72
	12.5						12.9	±0.6	20.5		G1/2"×14	M18×1.5	M20×1.5	27	24	27	180	16	64
	16						16.1		23.7		G5/8"×14	M26×1.5	M24×1.5	30	32	30	200	13	52
	19						19.2		27.6		G3/4"×14	M30×2	M30×2	32	36	36	240	10.5	42
一层钢丝编织橡胶软管(国标GB/T3683-2011) WSP02	6		B(黑色布纹)				6	±0.5	13.9	±0.7	G1/4"×19	M14×1.5	M14×1.5	19	19	19	100	32	80
	10						10		18		G3/8"×19	M16×1.5	M16×1.5	22	22	22	130	26	64
	13						13		23		G1/2"×14	M18×1.5	M20×1.5	27	24	27	180	22	56
	16						16		25.2	±0.9	G5/8"×14	M26×1.5	M24×1.5	30	32	30	205	17	42
	19						19		28.1	±0.9	G3/4"×14	M30×2	M30×2	32	36	36	240	14.4	36
二层钢丝编织橡胶软管(美标SAE 100R2ATS/德标EN853 2SN) WSP03	6.3		G(黑色光面) B(黑色布纹)				6.6	±0.4	14.7	±1	G1/4"×19	M14×1.5	M14×1.5	19	19	19	100	40	160
	10						9.7	±0.4	18.7		G3/8"×19	M16×1.5	M16×1.5	22	22	22	130	33	132
	12.5						12.9	±0.6	22.1		G1/2"×14	M18×1.5	M20×1.5	27	24	27	180	27.5	110
	16						16.1		25.3		G5/8"×14	M26×1.5	M24×1.5	30	32	30	200	25	100
	19						19.2		29.2		G3/4"×14	M30×2	M30×2	32	36	36	240	21.5	86
二层钢丝编织橡胶软管(国标GB/T3683-2011) WSP04	6		B(黑色布纹)				6	±0.5	15.7	±0.7	G1/4"×19	M14×1.5	M14×1.5	19	19	19	100	35	140
	10						10		19.9		G3/8"×19	M16×1.5	M16×1.5	22	22	22	130	25	100
	13						13		23.7		G1/2"×14	M18×1.5	M20×1.5	27	24	27	180	22.5	90
	16						16		26.6	±0.8	G5/8"×14	M26×1.5	M24×1.5	30	32	30	205	20	80
	19						19		29.9	±0.9	G3/4"×14	M30×2	M30×2	32	36	36	240	15.6	62.5
