        液压软管 橡胶软管 钢丝缠绕 黑色布纹 扣压式

        条件筛选：

        内层 橡胶软管
        允许流体 石油基和水基液压油
        外层 耐高温、耐磨损合成橡胶

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            产品标准

            增强层

            工作温度（℃）

            产品选型

            规格

            L

            0.3~50
            /0.1

            软管外观

            左接头

            右接头

            弹簧护套

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 产品标准
            		 材质
            		 允许流体
            		 工作温度
            (℃)
            内层 增强层 外层
            WSP05 四层钢丝缠绕 德标 EN856 4SP  耐油合成橡胶  四层高抗拉
            钢丝缠绕            		 耐高温、
            耐磨损合成橡胶            		 石油基和
            水基液压油            		 -40~+100
            WSP06 美标SAE 100R12/德标EN856 R12 -40~+120
            WSP07 多层钢丝缠绕 美标SAE 100R15 多层高抗拉
            钢丝缠绕





            更多接头选择请致电怡合达。

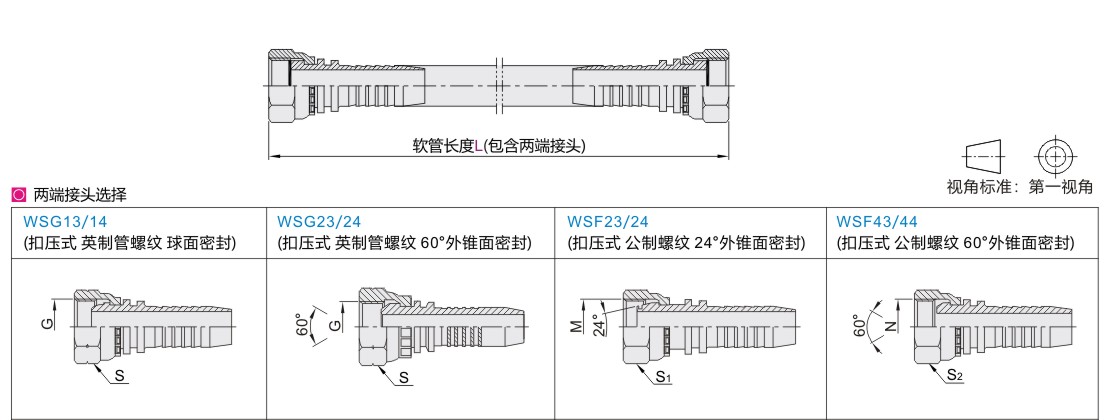

            参数图



             选型表

            型号
            		 软管长度L
            最小单位0.1m            		 软管外观 两端接头选择
            		 弹簧
            护套            		 软管
            内径            		 内径
            公差            		 软管
            外径            		 外径
            公差            		 G M N S
            对边            		 S1
            对边            		 S2
            对边            		 最小
            弯曲
            半径            		 最大工
            作压力(Mpa)            		 最小爆
            破压力(Mpa)
            代码 规格 左接头 右接头
            四层钢丝缠绕橡胶软管
            (德标EN856 4SP)
            WSP05            		 6.3 0.3~50 B(黑色布纹)   N(无接头)
              WSG13(英制,碳钢)  WSG14(英制,不锈钢)
              WSG23(英制,碳钢)  WSG24(英制,不锈钢)
              WSF23(公制,碳钢)  WSF24(公制,不锈钢)
              WSF43(公制,碳钢)  WSF44(公制,不锈钢)            		 不指定
            (无)

            Y(有)            		 6.6 ±0.4 17.9 ±0.8 G1/4"×19 M14×1.5 M14×1.5 19 19 19 150 45 180
            10 9.7 21.4 G3/8"×19 M16×1.5 M16×1.5 22 22 22 180 44.5 178
            12.5 12.9 ±0.6 24.6 G1/2"×14 M18×1.5 M20×1.5 27 24 27 230 41.5 166
            16 16.1 28.2 G5/8"×14 M26×1.5 M24×1.5 30 32 30 250 35 140
            19 19.2 32.2 G3/4"×14 M30×2 M30×2 32 36 36 300
            四层钢丝缠绕橡胶软管
            (美标SAE 100R12/德标EN856 R12)
            WSP06            		 10 9.7 ±0.4 20.3 ±0.8 G3/8"×19 M16×1.5 M16×1.5 22 22 22 125 28 112
            12.5 12.9 ±0.6 23.8 G1/2"×14 M18×1.5 M20×1.5 27 24 27 180
            16 16.1 27.3 G5/8"×14 M26×1.5 M24×1.5 30 32 30 200
            19 19.2 30.7 G3/4"×14 M30×2 M30×2 32 36 36 240
            多层钢丝缠绕橡胶软管
            (美标SAE 100R15)
            WSP07            		 10 9.7 ±0.4 22.3 ±1 G3/8"×19 M16×1.5 M16×1.5 22 22 22 150 42 168
            12.5 12.9 ±0.6 25.8 G1/2"×14 M18×1.5 M20×1.5 27 24 27 200
            19 19.2 35.1 G3/4"×14 M30×2 M30×2 32 36 36 265



            两端接头选择时 ，左接头与右接头必须选择相同材质(例：左接头材质为碳钢 ，右接头材质也为碳钢；左接头材质为不锈钢 ，右接头材质也为不锈钢)。
            左 、右接头详细尺寸请在怡合达网站搜索查看。
            当选N(无接头)时 ，无需选择弹簧护套。
