      图片仅供参考，请以已选的规格为准

        液压软管 橡胶软管 硬钢丝/聚酯纤维 S45C/SUS304 扣压式

        条件筛选：

        工作温度（℃） -40~+100
        内层 橡胶软管
        允许流体 液压流体和水性流体

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            增强层

            外层

            产品选型

            规格

            使用压力(MPa)

            L

            0.3~10
            /0.1

            接头材质

            左接头

            右接头

            弹簧护套

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		   类型
            		 材质
            		 允许流体
            		 工作温度
            (℃)
            内层 增强层 外层
            WSP31 硬钢丝 耐油合成橡胶 硬钢丝 耐高温 、耐磨损合成橡胶 液压流体和
            水性流体            		 -40~+100
            (水为60℃)
            WSP32 SUS304金属编织
            WSP33 聚酯纤维 聚酯橡胶 聚酯纤维 耐高温 、耐磨损聚氨酯





            更多接头选择请致电怡合达。

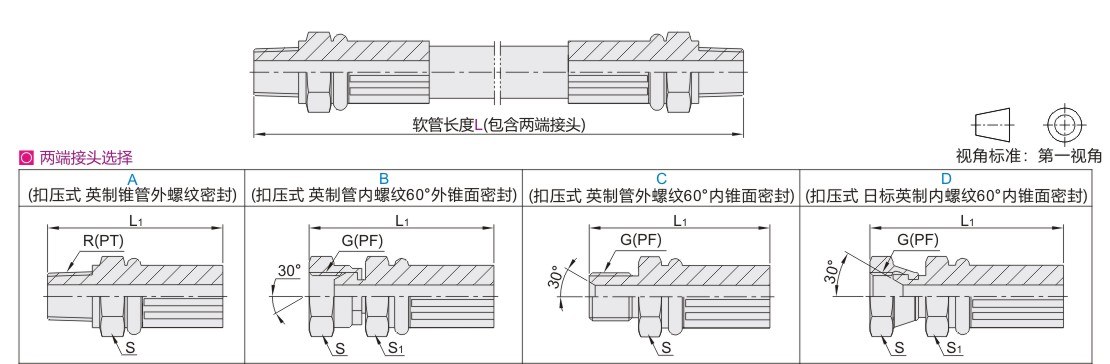

            参数图



             选型表

            型号
            		 使用压力
            (MPa)
            		 软管长度L
            最小单位0.1m
            		 接头材质
            		 两端接头选择
            		 弹簧护套
            		 软管
            内径
            		 最小曲率半径
            		 最大工作压力(MPa)
            代码 规格 左接头 右接头 7MPa 14MPa 20.6MPa 7MPa 14MPa 20.6MPa
            (硬钢丝)
            WSP31
            WSP32            		 6  7
            14
            20.6            		 0.3~10  T(S45C)
             S(SUS304)             		   A
                   B
              C
              D            		 A
                 B
            C
            D            		 不指定
            (无)

            Y(有)
              WSP32无
                 弹簧护套            		 6.3  60  50  60  7  14  20.6
            9  9.5  75  65  80
            12     12.7  90  70  90
            15     15.9  120  110  120
            19  19  140  130  140
            25      25.4  170  170  180
            (聚酯纤维)
            WSP33            		 6  14
            20.6             		 6.3  — 30  50  — 19
            9  9.5  50  65  15.5
            12   12.7  60  80  13.5


            软管长度大于10m时 ，可定制。


             接头尺寸表

            规格
            		 R(PT)
            G(PF)
            		 A
            		 B
            		 C
            		 D
            L1 S L1 S/S1 L1 S L1 S/S1
            6  1/4 51.5  19   51.5  19   48   19  51.5  19
            9  3/8 62.5  22   62.5  22   59   22  62.5  22
            12  1/2 69.5  27   69.5  27   67   27  69.5  27
            15  3/4 71.9  36   76  36    71.9   36  76  36
            19  3/4 78.5  36    78.5  36   75    41  78.5  41
            25  1  86.5  41    90  41    86.5    41  90  41
