        液压软管 铁氟龙编织软管 铁氟龙编织软管 光面/波纹 扣压式

        条件筛选：

        增强层 不锈钢编织网
        工作温度（℃） -50~+210
        内层 聚四氟乙烯软管
        产品标准 美标SAE 100R14

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            重置

            代码

            产品选型

            规格

            L

            0.3~50
            /0.1

            软管外观

            左接头

            右接头

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 产品标准 材质 工作温度(℃)
            内层 增强层
            WSP26 铁氟龙编织软管 美标SAE 100R14 聚四氟乙烯 不锈钢编织网 -50~210





            更多接头选择请致电怡合达。

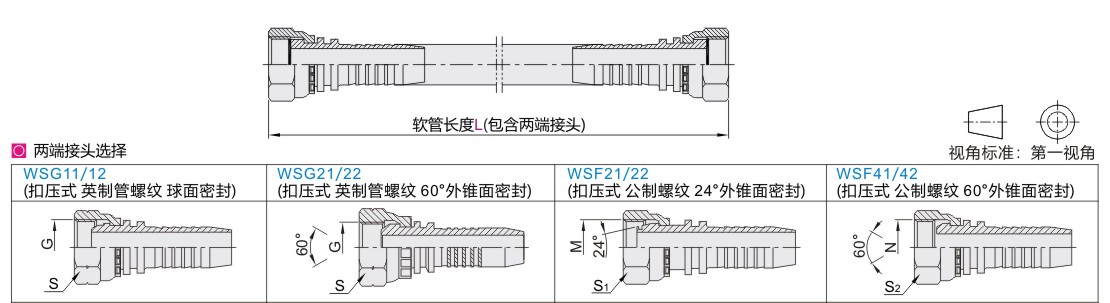

            参数图



             选型表

            型号 软管长度L
            最小单位0.1m            		 软管外观 两端接头选择  软管
             内径            		 内径
            公差            		 软管
            外径            		 外径
            公差            		 G M N S
            对边            		 S1
            对边            		 S2
            对边            		 最小
            弯曲
            半径            		 最大工
            作压力(Kg/cm²)            		 最小爆
            破压力(Kg/cm²)
            代码 规格 左接头 右接头
            WSP26 6 0.3~50 G(光面)
            B(波纹)            		  N(无接头)
             WSG11(英制,碳钢)  WSG12(英制,不锈钢)
             WSG21(英制,碳钢)  WSG22(英制,不锈钢)
             WSF21(公制,碳钢)  WSF22(公制,不锈钢)
             WSF41(公制,碳钢)  WSF42(公制,不锈钢)            		 6.25 ±0.35 8.85  ±0.4 G1/4"×19 M14×1.5 M14×1.5 19 19 19 81 232 552
            10 10 12.7  ±0.45 G3/8"×19 M16×1.5 M16×1.5 22 22 22 182 162 450
            13 12.9 16.55  ±0.7 G1/2"×14 M18×1.5 M20×1.5 27 24 27 211 139 425
            16 16.05 19.45  ±0.8 G5/8"×14 M26×1.5 M24×1.5 30 32 30 252 101 385
            19 18.95 22.8  ±0.65 G3/4"×14 M30×2 M30×2 32 36 36 323 92 315


            两端接头选择时，左接头与右接头必须选择相同材质(例：左接头材质为碳钢，右接头材质也为碳钢；左接头材质为不锈钢，右接头材质也为不锈钢)。
            左、右接头详细尺寸请在怡合达网站搜索查看。
