图片仅供参考，请以已选的规格为准
转角油缸 配管型/油路板型/油路板附调速型 碳钢材质 复动式
条件筛选：
作动方式 复动式
缸体材质 碳钢
种类筛选 转角油缸
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 缸体材质 | 作动方式 | 使用流体 |
| WSA01 | 配管型 | 碳钢 | 复动式 | 已滤清之标准液压油 |
| WSA02 | 油路板型 | |||
| WSA03 | 油路板附调速型 |

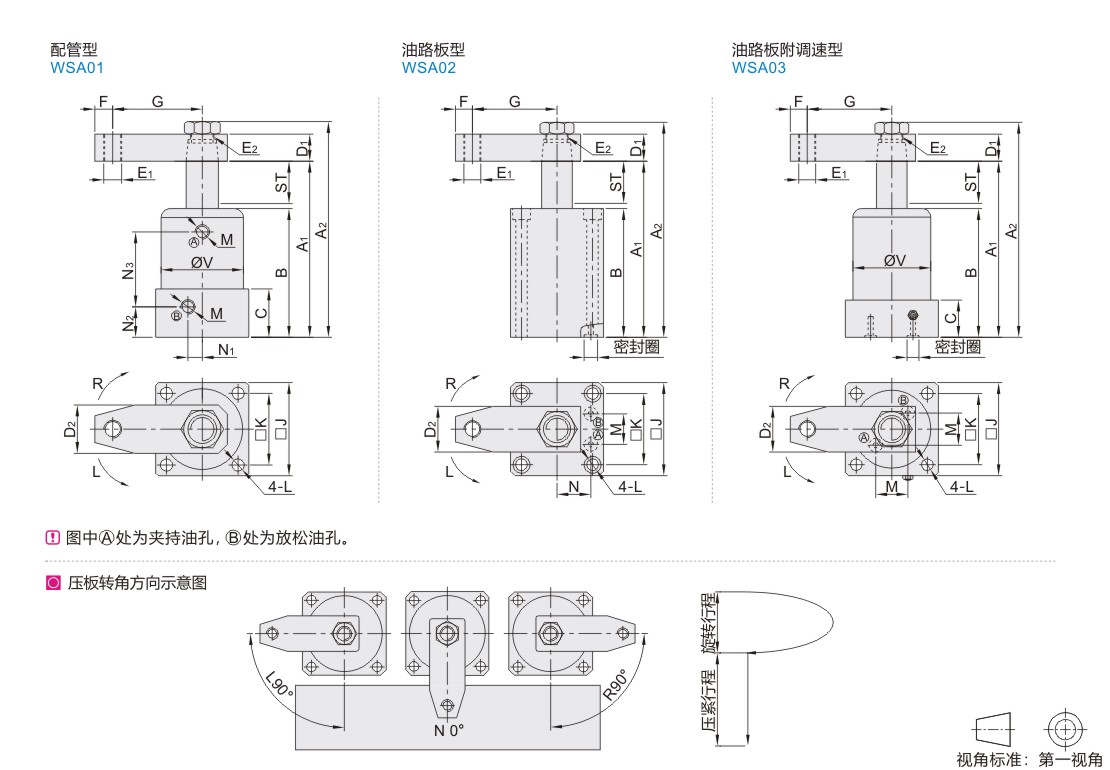

图示为转角90°松开状态。
参数图
选型表
| 型号 |
转角方向 |
转角角度 |
活塞杆径 |
转角行程 |
压紧行程 |
理论夹持力 (70kgf/cm²) |
最大耐压力 (kg/cm²) |
使用压力范围 (kg/cm²) |
|
| 代码 | 缸径 | ||||||||
| WSA01 WSA02 WSA03 |
25 | L(逆时针左转) R(顺时针右转) N(0°不旋转) |
90(90°) 60(60°) 45(45°) "N(0°不旋转)"不适用转角度。 |
Ø18 | 11.5 | 13 | 166 | 100 | 10~70 |
| 32 | Ø20 | 14.5 | 15 | 343 | |||||
| 40 | Ø22.4 | 603 | |||||||
| 50 | Ø28 | 16 | 17 | 943 | |||||
| 63* | Ø35.5 | 1488 | |||||||
WSA02油路板型无带*号缸径。
WSA01尺寸表
| 缸径 | ST |
A1 |
A2 |
B |
C |
D1 |
D2 |
E1 |
E | F |
G |
ØV |
J |
K |
L | M |
N1 |
N2 |
N3 |
|
| 转角行程 | 压紧行程 | |||||||||||||||||||
| 25 | 11.5 | 13 | 104 | 127 | 76 | 27 | 16 | 27 | M10 | M14×1.5 | 10 | 50 | Ø46 | 52 | 40 | Ø6.8 | PT1/8 | 8 | 17 | 46 |
| 32 | 1.45 | 15 | 118 | 144 | 85 | 30 | 18 | 31 | M16×1.5 | 55 | Ø50 | 56 | 44 | 10 | 19 | 52 | ||||
| 40 | 123 | 150 | 90 | M18×1.5 | 60 | Ø54 | 63 | 48 | Ø9 | 12 | 19 | 57 | ||||||||
| 50 | 16 | 17 | 137 | 167 | 100 | 34 | 20 | 37 | M12 | M20×1.5 | 12 | 65 | Ø66 | 72 | 57 | PT1/4 | 15 | 21.5 | 63.5 | |
| 63 | 142 | 177 | 105 | 23 | 48 | M16 | M24×2.0 | 15 | 75 | Ø80 | 88 | 70 | Ø11 | 17 | 22 | 68 | ||||
WSA02尺寸表
| 缸径 | ST |
A1 |
A2 |
B |
D1 |
D2 |
E1 |
E2 |
F |
G |
J | K |
L |
M |
N |
密封圈 型号 |
|
| 转角行程 | 压紧行程 | ||||||||||||||||
| 25 | 11.5 | 13 | 104 | 127 | 76 | 16 | 27 | M10 | M14×1.5 | 10 | 50 | 55 | 42 | Ø6.8通孔,沉孔Ø10.5深6.5 | 18 | 20 | P7 |
| 32 | 14.5 |
15 | 118 | 144 | 85 | 18 | 31 | M16×1.5 | 55 | 57 | 44 | 22 | 22 | ||||
| 40 | 123 | 150 | 90 | M18×1.5 | 60 | 69 | 52 | 26 | 26 | P8 | |||||||
| 50 | 16 | 17 | 137 | 167 | 100 | 20 | 37 | M12 | M20×1.5 | 12 | 65 | 75 | 58 | Ø9通孔,沉孔Ø14深9 | 32 | 30 | |
WSA03尺寸表
| 缸径 | ST |
A1 |
A2 |
B |
C |
D1 |
D2 |
E1 | E2 |
F |
G |
ØV |
J | K | L | M |
密封圈 型号 |
|
| 转角行程 | 压紧行程 | |||||||||||||||||
| 25 | 11.5 | 13 | 104 | 127 | 76 | 22 | 16 | 27 | M10 | M14×1.5 | 10 | 50 | Ø46 | 55 | 42 | Ø6.8 | 19 | P7 |
| 32 | 14.5 | 15 | 118 | 144 | 85 | 25 | 18 | 31 | M16×1.5 | 55 | Ø50 | 57 | 44 | Ø9 | 21 | |||
| 40 | 123 | 150 | 90 | M18×1.5 | 60 | Ø54 | 63 | 48 | 23 | P9 | ||||||||
| 50 | 16 | 17 | 137 | 167 | 100 | 30 | 20 | 37 | M12 | M20×1.5 | 12 | 65 | Ø66 | 72 | 57 | 28 | ||
| 63 | 142 | 177 | 105 | 23 | 48 | M16 | M24×2.0 | 15 | 75 | Ø80 | 88 | 70 | Ø11 | 32 | ||||
-
