        杠杆油缸 配管型/油路板型/油路板附调速型 碳钢材质 缸径25~63 复动式

        条件筛选：

        缸径 25~63
        作动方式 复动式
        缸体材质 碳钢
        种类筛选 杠杆油缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 缸体材质 作动方式 使用流体
            WSA41 配管型 碳钢 复动式 已滤清之
            标准液压油
            WSA42 油路板型
            WSA43 油路板附调速型



            图示为夹持状态。

            图中Ⓐ处为夹持油孔，Ⓑ处为放松油孔。








            参数图



            选型表

            型号
            		 活塞杆径
            		 总行程
            		 理论夹持力
            (30kg/cm²)
            		 最大耐压力
            (kg/cm²)
            		 使用压力范围
            (kg/cm²)
            代码 缸径
            WSA41
            WSA42
            WSA43            		 25 Ø18 25 116 70 10~50
            32 Ø20 25 190
            40 Ø22.4 30 288
            50 Ø28 34 453
            63 Ø35.5 40 701

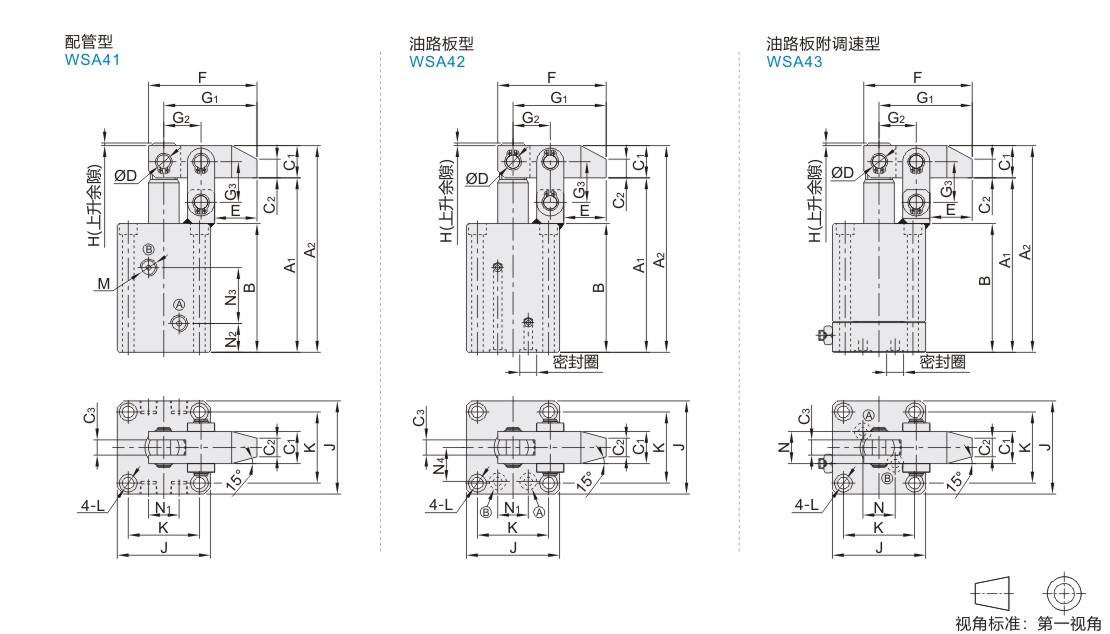

            配管型

            缸径 A1 A2 B C1 C2 C3 ØD E F G1 G2 G3 H J K L M N1 N2 N3
            25 103 122 76 □19 11 9 Ø8 25 64 55 22 24 3 55 42 Ø6.8通孔,沉孔Ø10.5深6.5 PT1/8 18 17 33
            32 112 131 85 57 44 22 19 38
            40 122 144 90 □22 13 10 Ø10 30 77 66 26 29 4 69 52 Ø9通孔,沉孔Ø14深9 PT1/4 26 19 40
            50 137 162 100 □25 15 11 Ø12 35.5 90 77 30 33 75 58 32 21.5 45
            63 155 187 111 □32 19 15 Ø15 43 110 94 36 39 96 75 Ø11通孔,沉孔Ø18深11 38 22 52



            油路板型

            缸径 A1 A2 B C1 C2 C3 ØD E F G1 G2 G3 H J K L N1 N4 密封圈
            型号
            25 103 122 76 □19 11 9 Ø8 25 64 55 22 24 3 55 42 Ø6.8通孔,沉孔Ø10.5深6.5

            		 18 20 P7
            32 112 131 85 57 44 22 22
            40 122 144 90 □22 13 10 Ø10 30 77 66 26 29 4 69 52 Ø9通孔,沉孔Ø14深9 26 26 P8
            50 137 162 100 □25 15 11 Ø12 35.5 90 77 30 33 75 58 32 29
            63 155 187 111 □32 19 15 Ø15 43 110 94 36 39 96 75 Ø11通孔,沉孔Ø18深11 38 38 P9



            油路板型

            缸径 A1 A2 B C1 C2 C3 ØD E F G1 G2 G3 H J K L N 密封圈
            型号
            25 112 131 85 □19 11 9 Ø8 25 64 55 22 24 3 55 42 Ø6.8通孔,沉孔Ø10.5深6.5 19 P7
            32 115 134 88 57 44 21
            40 130 152 98 □22 13 10 Ø10 30 77 66 26 29 4 69 52 Ø9通孔,沉孔Ø14深9 23 P8
            50 145 170 108 □25 15 11 Ø12 35.5 90 77 30 33 75 58 28
            63 163 195 119 □32 19 15 Ø15 43 110 94 36 39 96 75 Ø11通孔,沉孔Ø18深11 35 P9
