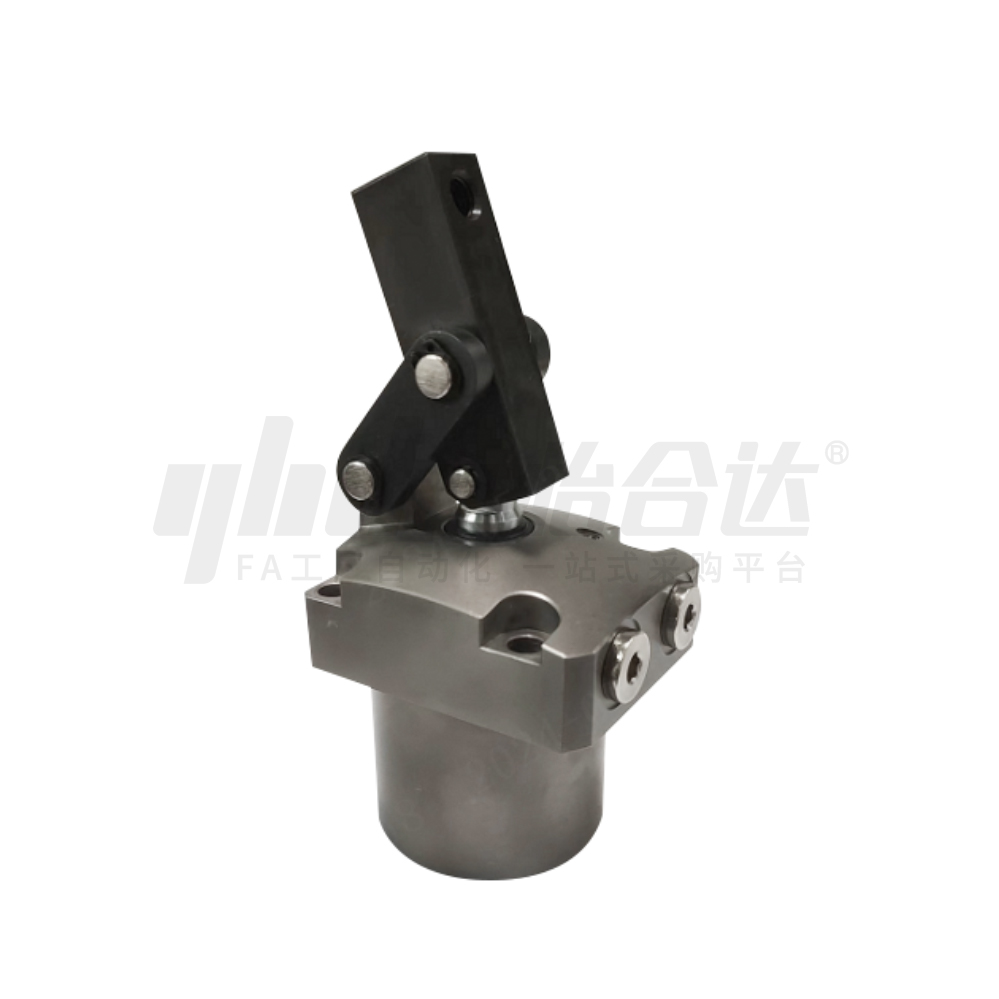

        液压杠杆式夹紧器 碳钢材质 缸径25~70 总行程17.5~42

        条件筛选：

        产品名称 液压杠杆式夹紧器
        增压行程 碳钢
        工作形式 标准型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型  材质 使用油压
            范围(MPa)             		 保证耐压
              (MPa)               		 使用环境
            温度(℃)            		 使用流体
            WSA81  液压杠杆式夹紧器  碳钢 1~7 10.5  0~70 已滤清之标准液压油


            特点：结构紧凑、耐久性强。

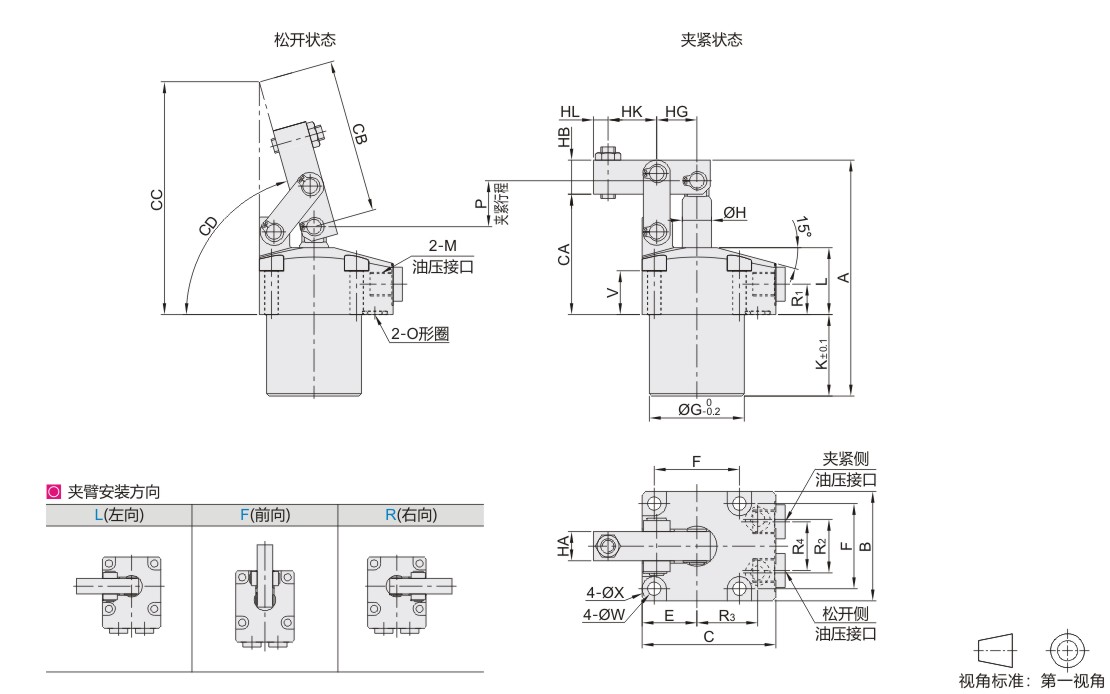

            参数图



            选型表

            型号
            		 夹臂
            安装方向
            		 油缸能力 夹紧力 夹臂
            长度
            		 油缸内径
            		 主杆径
            		 全行程
            		 夹紧行程
            		 行程余量
            		 最大流量
            (L/min)
            		 油缸容量(cm3)
            代码 规格 油压为7MPa时(kN) 夹紧 放松
            WSA81 02 L(左向)
            F(前向)
            R(右向)            		 3.4 2.6 36.5 25 12 20.5 17.5 3 1 10 7.7
            04 5 3.5 42 30 14 23.5 20.5 1.6 16.7 13
            06 6.7 4.4 50 35 26 23 2.6 25 21
            10 10.6 7.3 56.5 44 16 29.5 26.5 4.7 44.8 38.9
            16 17.2 12.1 69.5 56 22.4 36 33 9.5 88.6 74.5
            25 26.9 18.2 87.5 70 28 45 42 18.9 173.3 145.5



            尺寸表

            规格 A B C E F G ØH K L P R1 R2 R3 R4
            02 97 45 55 22.5 35 39 12 33.5 27.5 17.5 12.5 22 25 20
            04 108 50 60 25 40 47 14 39.5 27.7 20.5 24 28 22
            06 119.5 57 66 28.5 46 53 42.5 29.3 23 28 30.5 26
            10 140 70 82 35 56 63 16 47 36.3 26.5 14 36 36 30
            16 166 86 96 43 68 78 22.4 55 41.5 33 45 42 38
            25 199 108 120 54 88 100 28 65 47 42 21 50 57 50



            规格 V ØW ØX M CA CB CC CD HA HB HG HK HL O形圈
            02 18 5.5 10 G1/8 49.5 48 80.2 约69° 12 14 16.5 20 6 P7
            04 17 52.5 59.6 92.5 约71° 16 18.5 23.5
            06 6.8 12 57 67.3 101.3 约70° 16 20 21 29 8
            10 20 9 15 G1/4 68 78.7 120.4 19 25 24.5 32 10 P8
            16 11 18.5 80 98.2 144.7 约69° 22 31 30.5 39 11
            25 14 20 G3/8 96 133.5 189.2 约72° 32 38 37.5 50 15 P10
