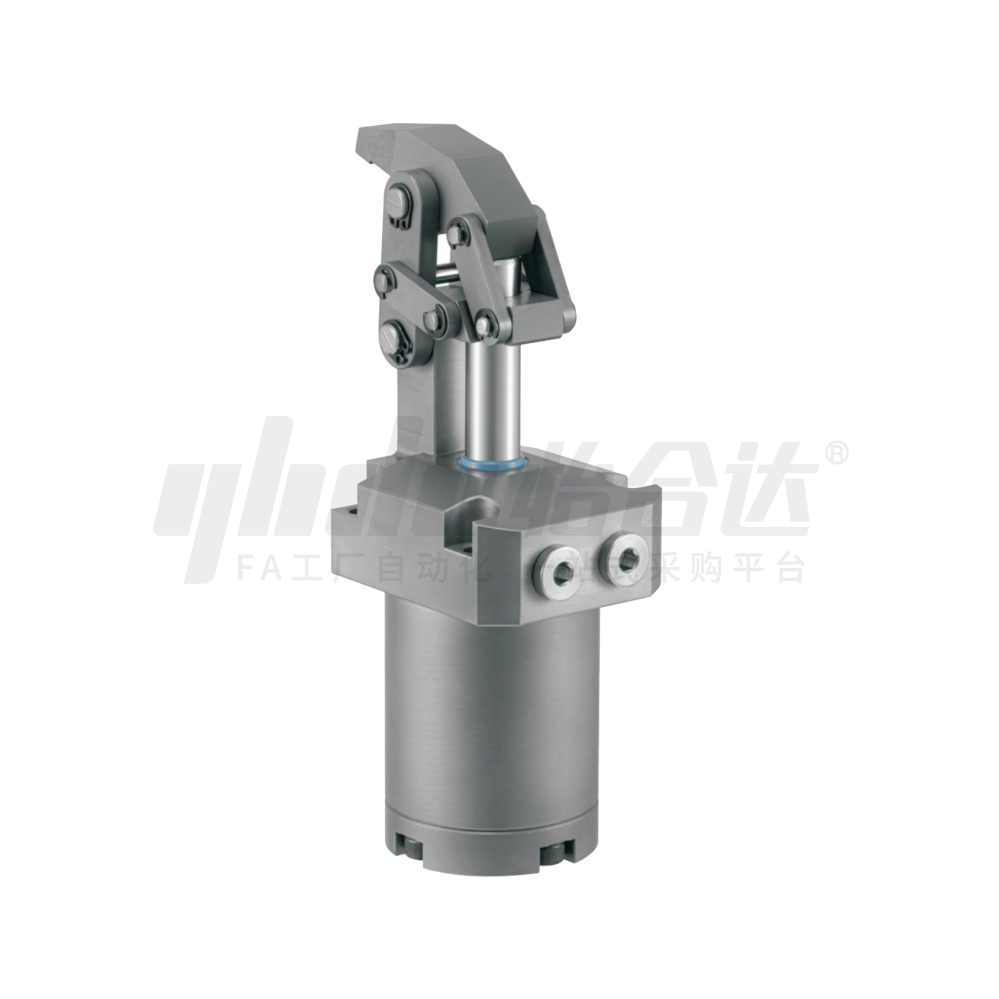

连杆液压油缸油路板型/配管型碳钢材质缸径25~50

条件筛选：

产品名称连杆液压缸

增压行程碳钢

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	材质	使用压力范围 (kg/cm²)	最大耐压力 (kg/cm²)	使用温度范围 (°C)	使用流体
WSA82	配管型	碳钢	5~70	100	-10~70	已滤清之标准液压油
WSA83	油路板型

参数图

选型表

型号		活塞杆形式	活塞杆径	总行程	夹紧行程	受压面积推出(cm2)
代码	缸径	活塞杆形式	活塞杆径	总行程	夹紧行程	单轴型	双轴型
WSA82 WSA83	25	L(单轴) R(双轴)	14	34	31.5	4.91	4.13
	32		14	38	35.5	8.14	6.6
	40		16	44	41	12.57	10.57
	50		20	50	47	19.63	16.39

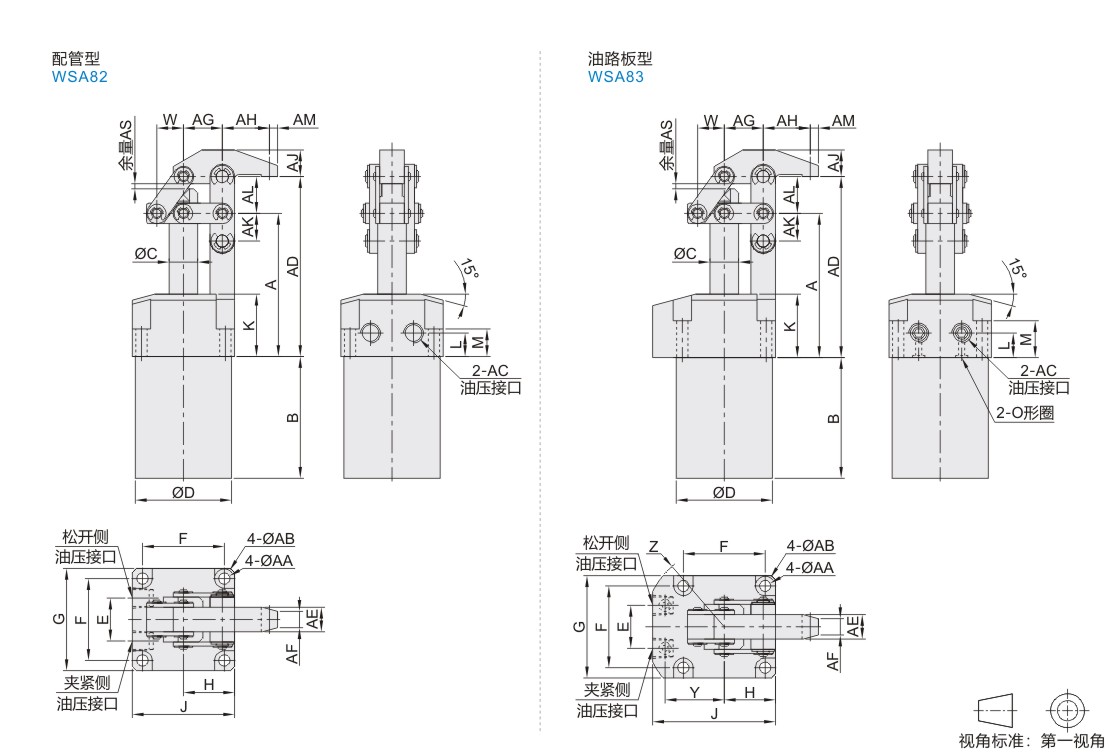

尺寸表

型号		A	AD	B	ØC	ØD	E	F	G	H	J	K	L	M	W
代码	缸径	A	AD	B	ØC	ØD	E	F	G	H	J	K	L	M	W
配管型 WSA82	25	70	88	59.5	14	47	21	40	50	25	50	30.5	11.5	13.5	13
	32	75	95	70.5	14	55	21	47	59	29.5	59	30.5	11.5	15.5	13
	40	89.5	117.5	79.5	16	65	25	55	69	34.5	69	37.5	13.5	20.5	16
	50	101.5	132.5	86.5	20	80	28	67	84	42	84	43.5	15.5	22.5	17.5

型号		A	AD	B	ØC	ØD	E	F	G	H	J	K	L	M	W	O形圈	Y	Z
代码	缸径	A	AD	B	ØC	ØD	E	F	G	H	J	K	L	M	W	O形圈	Y	Z
油路板型 WSA83	25	70.5	88.5	59	14	47	21	40	50	25	60	31	12	18	13	P5	29	39
	32	75.5	95.5	70	14	55	21	47	59	29.5	67	31	12	17	13		32	43
	40	90	118	79	16	65	25	55	69	34.5	80	38	14	21	16		37	51
	50	102	133	86	20	80	28	67	84	42	93	44	16	23	17.5		44	57

型号		ØAA	ØAB	AC	AE	AF	AG	AH	AJ	AK	AL	AM	AS
代码	缸径
配管型 WSA82 油路板型 WSA83	25	5.5	9.5	PT1/8	12	8	19	23	13	13.5	18	4	2.5
	32	6.6	11		16	12	21.5	28	15	15	20
	40	9	14	PT1/4	19	14	24.5	31	18	17.5	28		3
	50	11	18		22	16	30	37	22	19	31
