        精密型薄型油缸 标准型/感应型/耐磨耐压型 碳钢/铝合金材质 复动式 缸径32~63

        条件筛选：

        缸径 32~63
        种类筛选 精密型薄型油缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型  材质  材质 作动方式 使用流体
            WSA71 标准型 无磁石 碳钢 复动式 已滤清之标
            准液压油
            WSA72 感应型 带磁石 铝合金
            WSA73 耐磨损耐压型  无磁石 碳钢



            活塞杆尺寸表

            缸径 C ØD J HJ JE HL
            32 10 20   M12×1.75 15 M16×1.5  25
            40 10 25   M16×2.0 20 M20×1.5  30
            50 11 30   M20×2.5 24 M24×1.5  35
            63 13 35   M27×3.0 33 M30×1.5 45







            参数图



            选型表

            型号
            		 活塞杆形状
            选择
            		 行程ST
            		 是否耐热
            耐酸碱
            		 缸体
            固定方式
            		 工作压力
            (MPa)
            		 行程
            公差
            		 使用速度范围
            (mm/sec)
            代码 缸径 WSA71 WSA72/73
            标准型
            WSA71
            感应型
            WSA72
            耐磨耐压型
            WSA73            		 32 E(内螺纹)
            F(外螺纹)            		 10  20  30  40  50
            60  70  80  90  100            		 10  15  20  25
            30  40  50  60            		 N(否)
            Y(是)            		 SD(基本型)
            LA(径向型)            		 7
            14            		 +1.0
            -0.5            		 8~800
            40
            50
            63



            活塞杆内、外螺纹型适用推侧和拉侧受力使用。



            理论出力表

            缸径 轴径
            ØD
            		 活塞受压面积
            		 当工作压力为7MPa时
            		 当工作压力为14MPa时
            推力(cm²) 拉力(cm²) 推力(kgf/cm²) 拉力(kgf/cm²) 推力(kgf/cm²) 拉力(kgf/cm²)
            32 20 8.0 4.9 560 343 1120 686
            40 25 12.6 7.7 880 536 1750 1072
            50 30 19.6 12.6 1375 880 2750 1760
            63 35 31.2 21.6 2182 1508 4343 3016

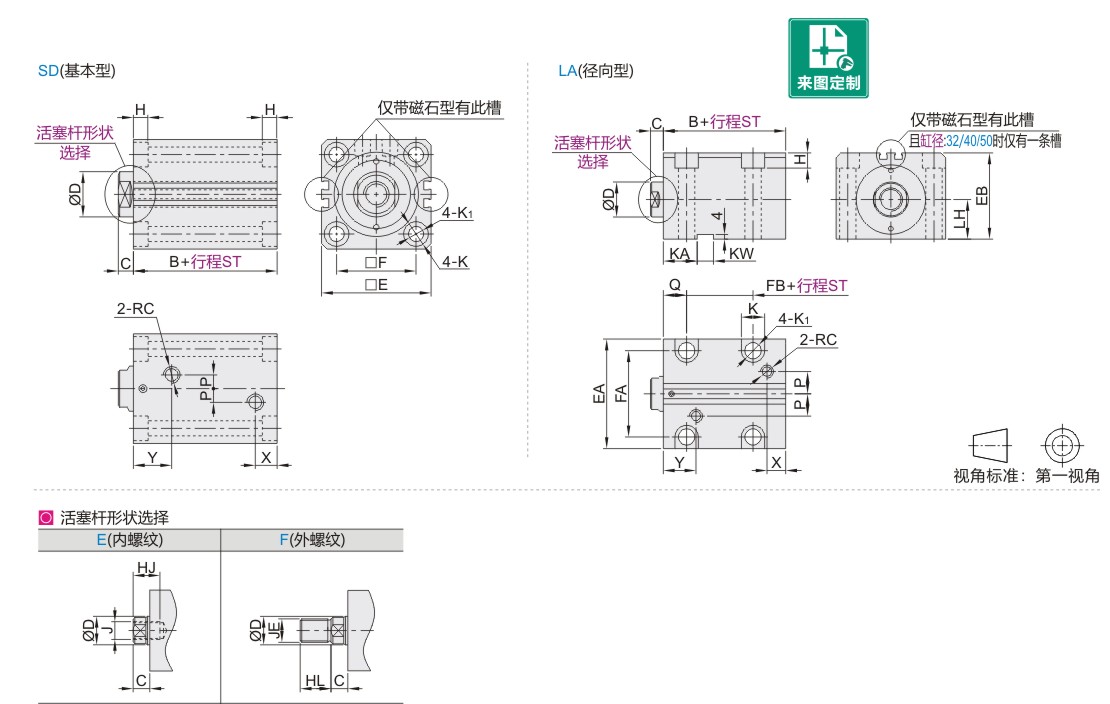

            SD（基本型）

            缸径 ØD
            		 C
            		 X
            		 B
            		 Y
            		 E
            		 F
            		 K
            		 K1
            		 H
            		 P
            		 RC
            WSA71/73 WSA72 WSA71 WSA72 WSA73
            32 20 10 10.5 17 54 73 64 27 62 47 11 7 7 10 1/4
            40 25 11 16 55 70 65 70 52 14 9 9
            50 30 11 60 75 70 28 80 58 17 11 11
            63 35 13 14 18 70 84 80 30 94 69 20 13 13


            LA（径向型）

            缸径 ØD C H LH EB FA EA K K1 Q B P X Y KA KW FB RC
            WSA71 WSA72 WSA73 WSA71/73 WSA72 WSA71/73 WSA72 WSA71/72 WSA73
            32 20 10 9 25 56 56 70 14 9 20 54 73 64 10 10 10.5 17 27 28 12 24 34 1/4
            40 25 11 29 64 62 80 17 11 55 70 65 11 16 23 33
            50 30 11 13 34 74 74 94 20 13 60 75 70 28 29 14 27 37
            63 35 13 15 42 89 90 114 22 16 70 84 80 20 14 18 30 31 16 32 42
