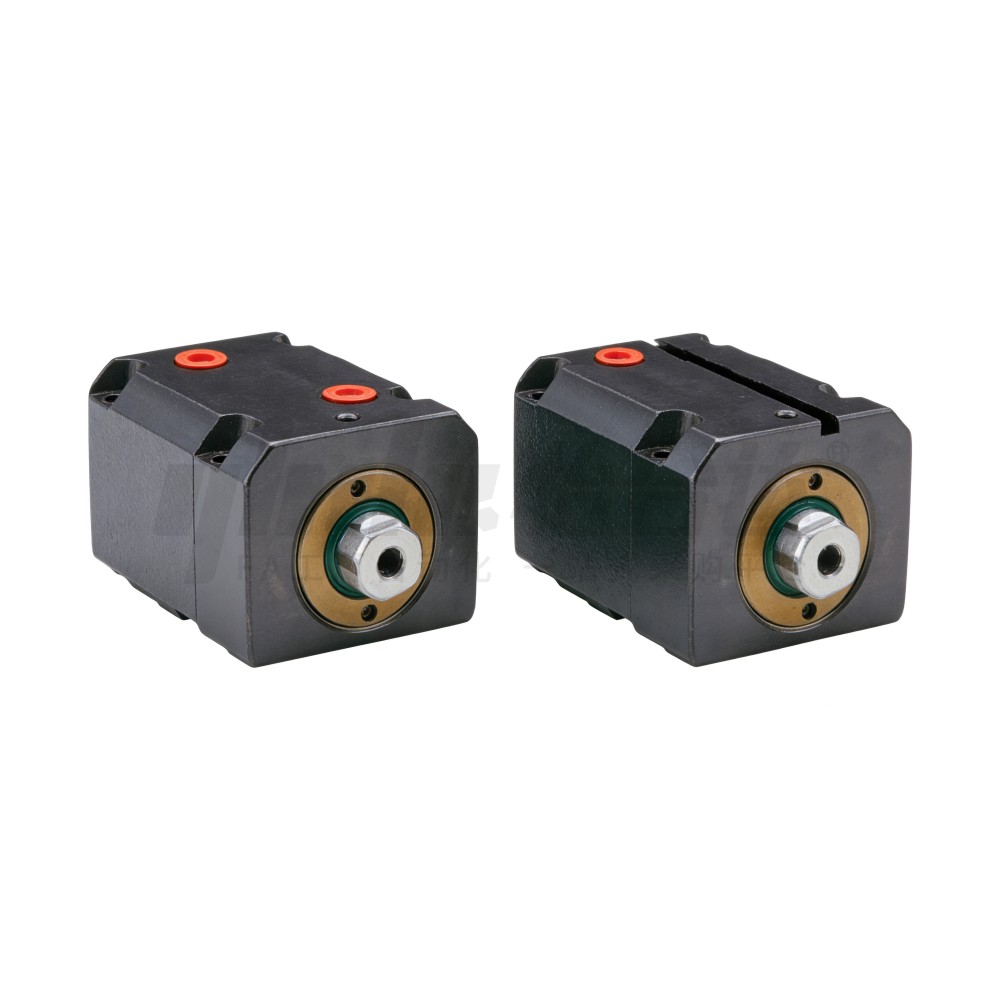

        薄型油缸 精密型 后螺栓安装 扁型配管型·活塞杆长度指定型

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        外形 扁型
        安装方式 卧式
        安装形式 配管型
        活塞杆 活塞杆长度指定
        作动方式 双作用
        总行程 5~280
        螺栓安装位置 后螺栓安装
        种类筛选 薄型油缸

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            工作形式

            缸体材质

            缸径

            产品选型

            缸径

            ST

            5~280
            /1

            C

            8~150
            /1

            活塞杆形状选择

            使用温度范围(℃)

            配管螺纹

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 安装方式 螺栓安装
            位置            		 主体 动作形式 使用流体
            材质 表面处理
            WSE12 配管型 标准型 卧式 后螺栓安装 S45C 发黑 双作用 已滤清之标准液压油
            WSE14 感应型 航空铝 阳极氧化



            图示为内螺纹活塞杆。
             活塞杆内、外螺纹型适用推侧和拉侧受力使用，槽型适用推侧受力使用，拉侧不推荐。

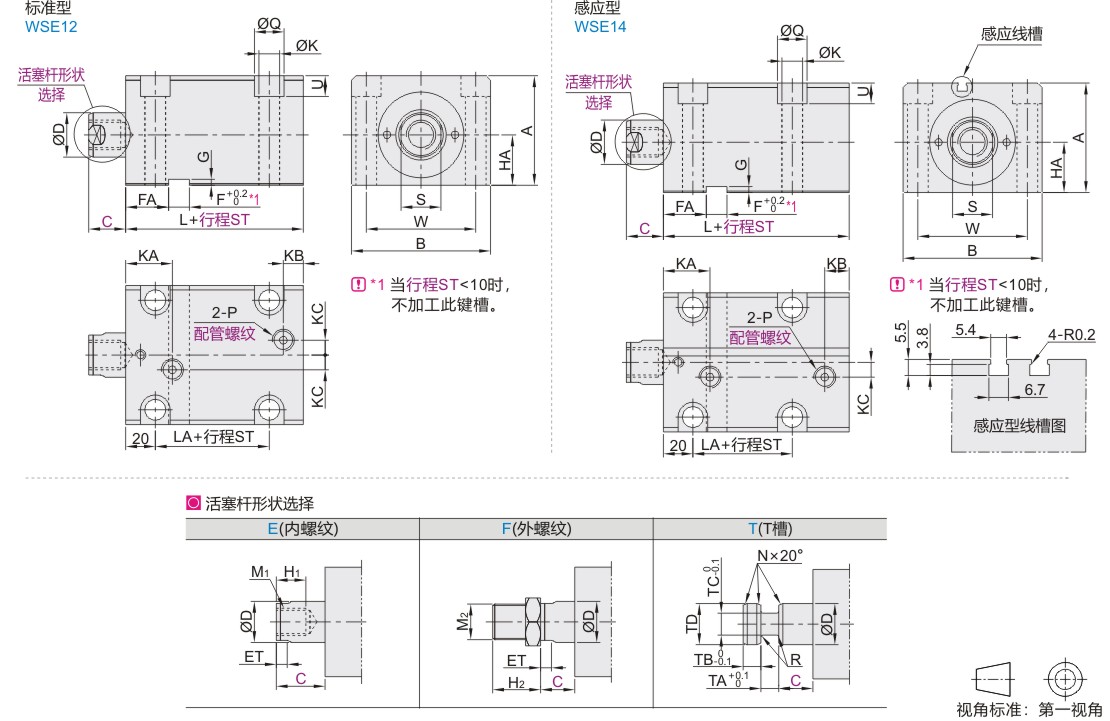

            参数图



             选型表

            型号 行程ST
            (最小单位1)            		 活塞杆长度C
            (最小单位1)            		 活塞杆形状
            选择            		 使用温度范围
            (℃）            		 配管螺纹 工作压力
            (kgf/cm²)            		 使用速度范围
            (mm/sec)            		 磁感应线
            代码 缸径
            标准型
            WSE12

            感应型
            WSE14            		 25* 5~130 8~120 E(内螺纹)
            F(外螺纹)
            T(T槽)                 		 A(-5~80)
            B(-5~150)            		 G(圆柱螺纹)
            PT(圆锥管螺纹)            		 5~140 8~100 磁簧管线
            仅感应型有。
            32* 5~150 10~150
            40* 5~200
            50* 5~240 11~150
            63* 5~280 13~150
            80* 17~150
            100


            感应型仅适用带*缸径。

            缸径 D B A L W Q K U G LA P HA KA KB   KC F FA E(内)F(外) E(内螺纹) F(外螺纹) T(T槽)
            ST≤150 ST>150 S ET H1 M1 H2 M2 TA TB TC TD N B
            WSE12 WSE14 WSE12 WSE14 WSE12 MSE14 WSE12 WSE14
            25 14 64 52 62 71 — — 52 11 7 7 3 12 1/8 24 32.5 10.5 11.5 5 5 10 28 12 6 15  M10×1.5 20  M12×1.25 8 8 8 14 2 1
            32 20 70 56 68 84 56 14 9 9 3.5 24 1/4 25 34 12 18 10 10 12 17 7  M12x1.75 25  M16x1.5 10 20
            40 25 80 64 70 78 92 62 18 11 11 23 29 16 22 20  M16×2.0 30  M20×1.5 10 10 13 25 3
            50 30 94 74 85 93 74 20 14 14 4 27 34 31.5 13.5 16.5 14 29 27 8 25  M20×2.5 35  M26×1.5 13 13 16 30 2
            63 35 114 89 73 91 81 99 90 23 16 16 4.5 32 42 14.5 19.5 16 31 32 10 35  M24×3.0 40  M30×1.5 16 16 22 35
            80 40 134 109 86 104 97 115 110 5 41 3/8 52 35 19 24 15 25 34 36 14  M27×3.0 45  M36×1.5 20 20 30 40 4
            100 50 160 129 95 一 107 一 134 26 18 18 44 62 39 24 一 一 45 40  M36×4.0 50  M40×2.0 30 30 35 50


            理论出力表

              缸径 轴径D 活塞受压面积 当工作压力为7MPa时 当工作压力为14MPa时
            推力(cm²) 拉力(cm²)    推力(kgf/cm²) 拉力(kgf/cm²) 推力(kgf/cm²) 拉力(kgf/cm²)
              25  14    4.9  3.4  343  238  686  476
              32  20  8  4.9  560  343  1120  686
              40  25    12.6  7.7  882  539  1764  1078
              50  30    19.6  12.5  1372  875  2744  1750
              63  35    31.2  21.6  2184    1512  4368  3024
              80  40    50.3  37.7  3521    2639  7042  5278
              100  50    78.5  58.9  5495    4123    10990  8246
            125 60 122.7 94.4 8589 6608 17178 13216
