      型号：

      WSN03-03-5

      复制

      型号筛选

      型号已生成

      重置

      代码

      产品选型

      规格

      压力等级(MPa)

      图片仅供参考，请以已选的规格为准

        压力阀 卸荷溢流阀 管螺纹接口连接 最大流量40/80 最高工作压力31.5 NBR密封

        条件筛选：

        功能 使液压系统的压力在两种状态之间切换，由调节手柄设定的工作压力或卸荷压力。
        产品名称 卸荷溢流阀
        连接方式 管螺纹接口
        最大流量 40/80
        最高工作压力 31.5
        种类筛选 压力阀

        产品型号：

        WSN03-03-5

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 连接方式 密封材质
            WSN03 卸荷溢流阀 管螺纹连接 NBR



            特点：
            ● 卸荷溢流阀是先导控制式卸荷阀，它的作用使液压系统的压力在两种状态之间切换，
               由调节手柄设定的工作压力或卸荷压力；
            ● 电磁铁通电或断电时能使油泵自动卸荷；
            ● 带单向阀，油路只能单向流动。

            与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。

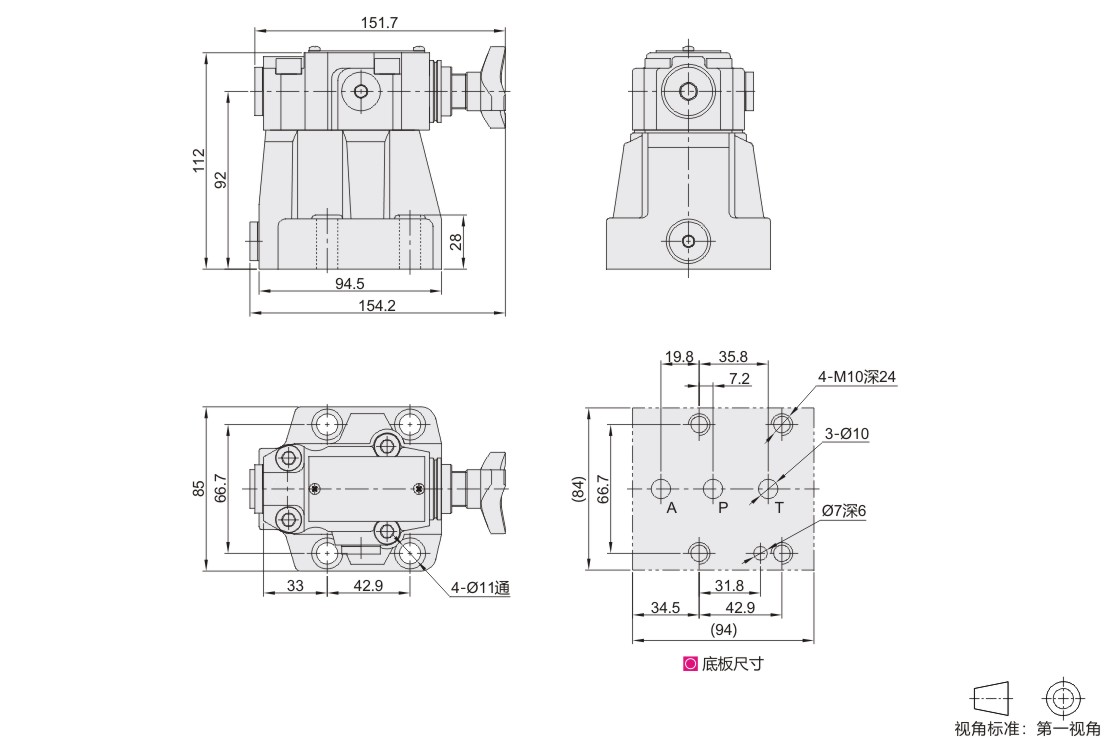

            参数图



            选型表

            型号
            		 压力等级
            (MPa)
            		 通径
            		 泄漏方式
            		 泄油口螺纹
            		 工作电压
            		 调节方式
            		 切换压差
            		 安装螺钉
            		 拧紧扭矩
            代码 规格
            WSN03 03 5  10  20  31.5 10 内控内泄 G1/4 DC24V 手柄 面积比10% M10-L50
            (4个)            		 130N∙m



            技术参数

            最大工作压力(MPa) 31.5
            最大流量(L/min) 40(面积比10%)
            工作介质 矿物质液压油；磷酸酯液压油
            介质温度范围(℃) -20~70
            介质粘度范围(mm²/s) 12~380
            污染度 油液最高允许污染度按NAS1638第9级，
            推荐过滤器过滤精度最小β10≥75。
