产品名称
功能
产品选型
规格
溢流口
图片仅供参考，请以已选的规格为准
流量阀 叠加式单向节流阀/叠加式节流阀 板式连接 最大流量30/50 最高工作压力31.5 NBR密封
条件筛选：
连接方式 板式
最大流量 30/50
最高工作压力 31.5
种类筛选 流量阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 连接方式 | 密封材质 |
| WSN11 | 叠加式单向节流阀 | 板式 |
NBR |
| WSN12 | 叠加式节流阀 |
特点：叠加式单向节流阀主要用于调节两个工作油口的主流量或先导流量。
与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。

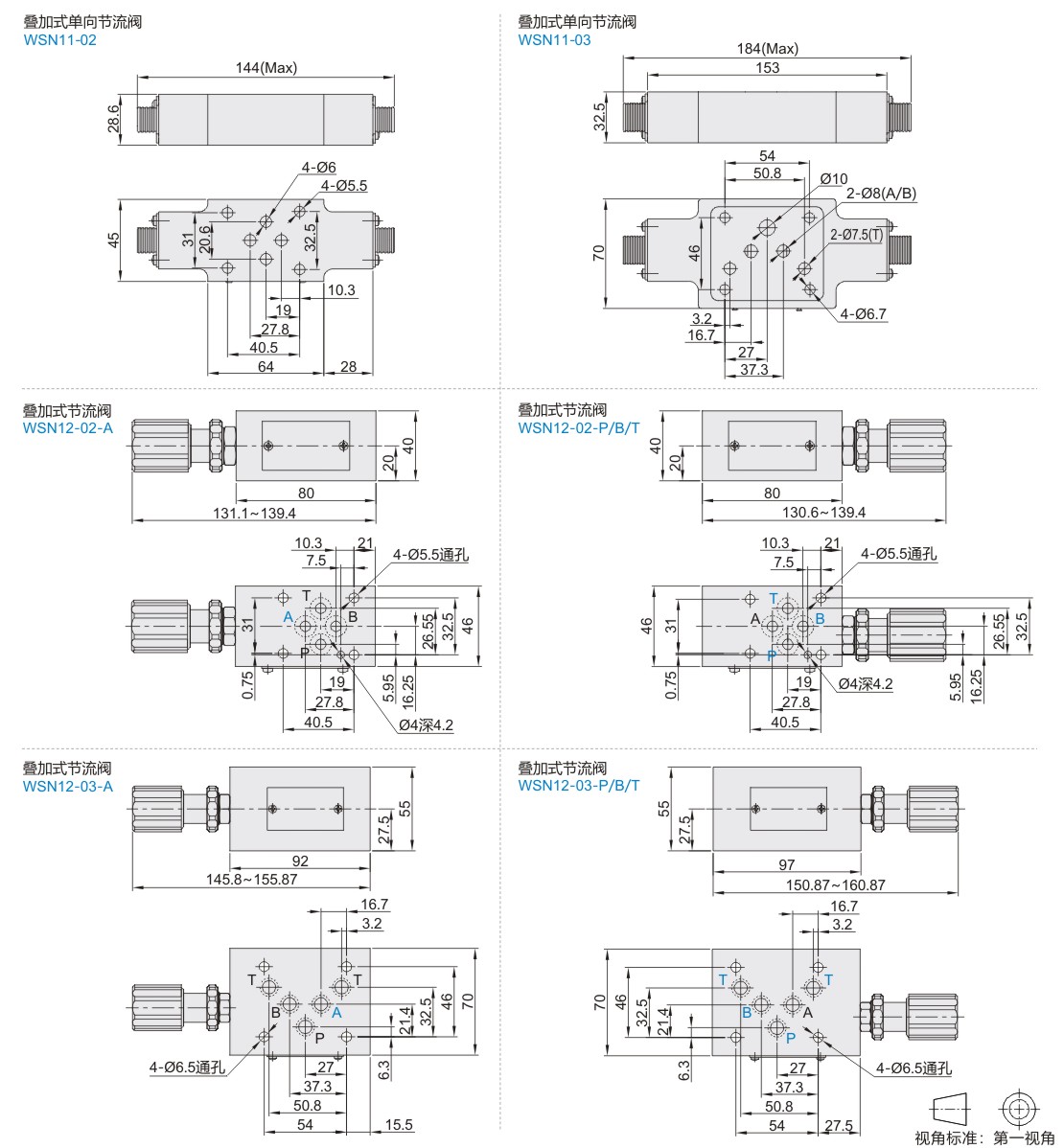

参数图
叠加式单向节流阀
| 型号 | 通径 | 开启压力 (MPa) |
最高工作 压力(MPa) |
最大流量 (L/min) |
节流方式 | ||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||
| WSN11 | 02 | 6 | 0.5 | 31.5 | 80 | 进油节流 | |||||||||||||||||||
| 03 | 10 | 160 | |||||||||||||||||||||||
叠加式节流阀
| 型号 |
溢流口 |
通径 |
最高工作 压力(MPa) |
最大流量 (L/min) |
调节 方式 |
|
| 代码 | 规格 | |||||
| WSN12 | 02 | P(P管路)A(A管路) T(T管路)B(B管路) |
6 | 31.5 | 30 | 手轮 |
| 03 | 10 | 50 | ||||
-
