产品名称
功能
最大流量
产品选型
规格
机能符号
单向节流方式
图片仅供参考，请以已选的规格为准
方向阀 电磁换向阀/叠加式液控单向阀 板式连接 NBR密封材质 NBR密封
条件筛选：
连接方式 板式
种类筛选 方向阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 连接方式 | 密封材质 | |||||
| WSN21 | 电磁换向阀 | 板式 | NBR | |||||
| WSN22 | 叠加式液控单向阀 | |||||||
与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。

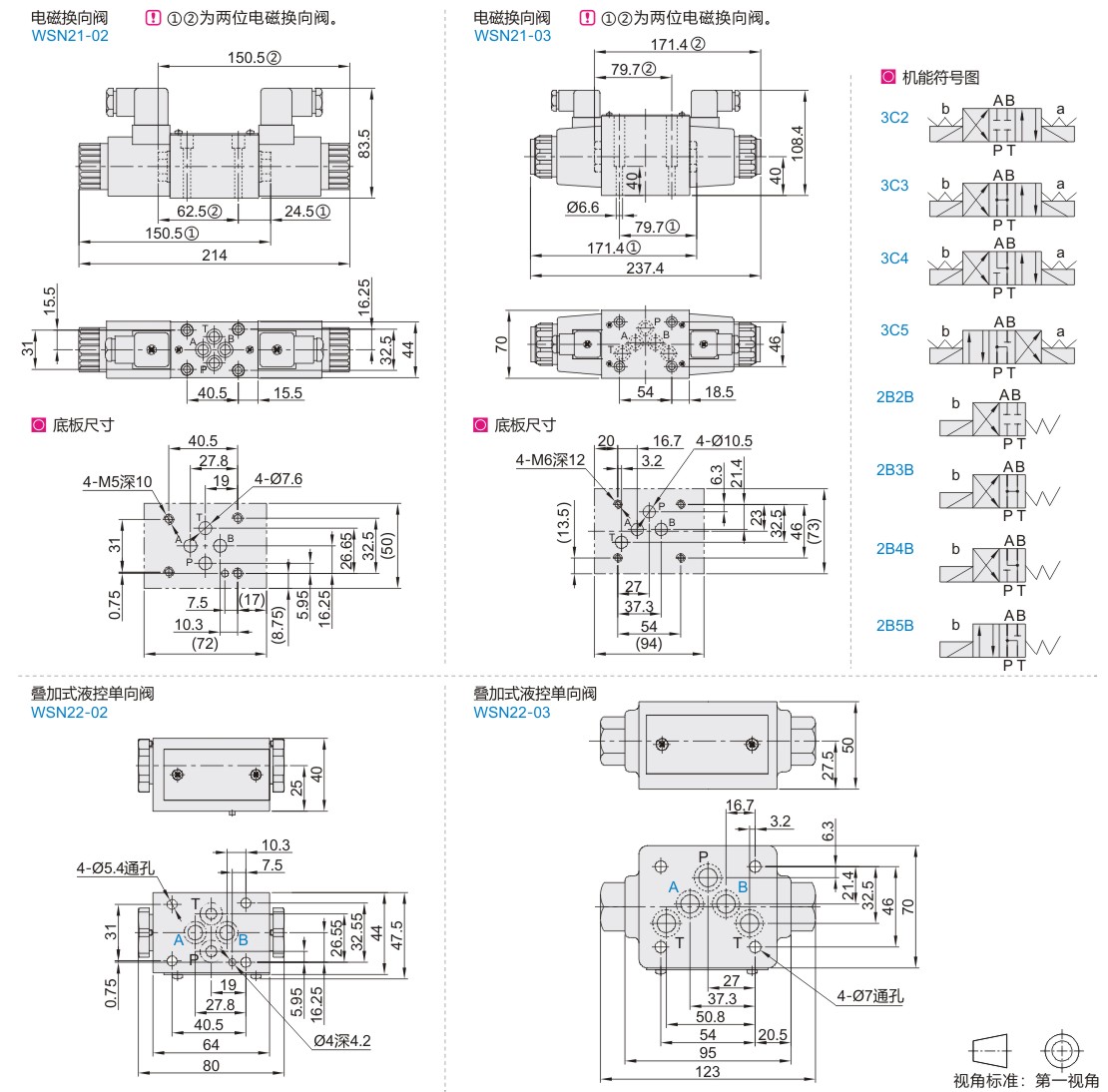

参数图
电磁换向阀
| 型号 |
机能符号 |
通径 |
插头 |
阻尼 |
安装螺钉 (4个) |
拧紧扭矩 (N∙m) |
|
| 代码 | 规格 | ||||||
| WSN21 | 02 | 3C2 3C3 3C4 3C5 2B2B 2B3B 2B4B 2B5B |
6 | 方形带灯 插头 |
无阻尼 | M5-L45 | 9 |
| 03 | 10 | M6-L50 | 15 | ||||
叠加式液控单向阀
| 型号 | 单向 节流方式 |
通径 | 最高工作压力 (MPa) |
开启压力 (MPa) |
|||||||||||||
| 代码 | 规格 | ||||||||||||||||
| WSN22 | 02 | A(A管路） | 6 | 31.5 | 0.05 | ||||||||||||
| 03 | B(B管路） | 10 | |||||||||||||||
-
