        研磨/压轧滚珠丝杠(左右旋) 块状螺帽型 轴径16/20/25 导程5/10

        品牌名称：

        怡合达

        条件筛选：

        产地 国产
        螺帽形状 块状型
        导程 5/10
        精度等级 C7
        旋向 左右旋

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          可选加工（可选）

          未生成型号，还有 5 项未选择

          重置

          代码

          参数选型

          精度等级

          产品选型

          Q

          导程

          L

          160~1500
          /1

          F

          15~45
          /1

          P

          8~15
          /1

          技术图档

          3D预览

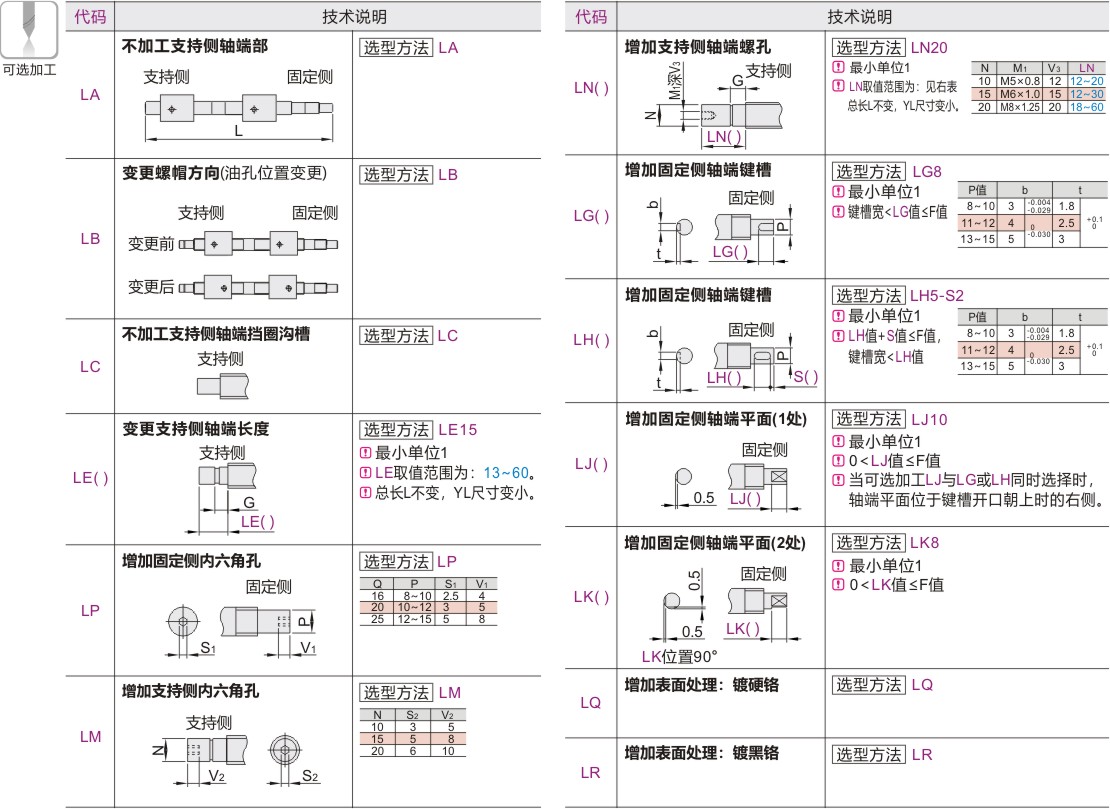

          可选加工

          材质图

          参数图

          材质图
          代码 类型 精度
          等级          		 材质 热处理 硬度
          丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
          LCM01 研磨滚珠丝杠 左右旋型 C5 S55C SCM415H 高频淬火 渗碳淬火 58~62HRC
          LCM51 压轧滚珠丝杠 C7



          P 公差
          8~10 0
          -0.009
          11~15 0
          -0.010



          怡合达不保证滚珠丝杠组装后的噪音值。

          丝杠端部存在工艺孔。

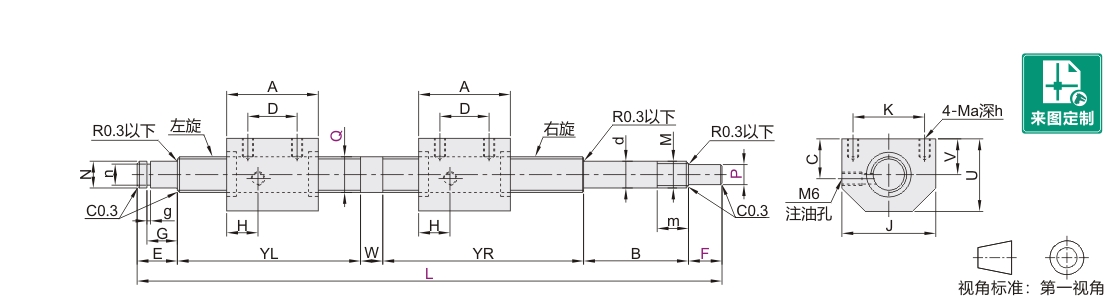

          参数图



          选型表

          型号
          		 最小单位1
          		 螺帽尺寸
          		 滚珠
          直径
          		 螺母
          循环圈数
          		 左旋
          YL
          		 右旋
          YR
          		 W
          代码 丝杠轴径Q 导程 L F P A C D H J K   Ma深h  U V
          LCM01
          LCM51          		 16 5 160~960 15~30 8~10 41 18 22 14 42 32 M5深8 32.5 16 3.175 1圈3列 [L-(62+F)]/2 15
          20 180~1200 20~35 10~12 20 48 35 M6深10 39 17 [L-(76+F)]/2
          25 10 290~1500 30~45 12~15 78 23 60 20 60 40 M8深10 53 23 4.762 [L-(99+F)]/2 20



          丝杠轴径Q 支持侧位置尺寸 固定侧位置尺寸 基本额定负载(kN)
          E G g N n B M m d C(动) CO(静)
          16 12 9.15 +0.1
          0          		 1.15 +0.14
          0          		 10 -0.002
          -0.015          		 9.6 0
          -0.09          		 35 M12×1 10 12 -0.003
          -0.018          		 10.14 22.43
          20 10.15 15 -0.003
          -0.018          		 14.3 0
          -0.11          		 49 M15×1 20 15 11.4 28.48
          25 18 15.35 1.35 20 -0.004
          -0.021          		 19 0
          -0.21          		 61 M20×1 16 20 -0.004
          -0.021          		 21.72 53.63
