        方法兰丝杠支座组件 固定侧 标准型

        条件筛选：

        性价比 标准型
        种类筛选 丝杠支座组件
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 方法兰丝杠支座组件
        轴承类型 角接触轴承 5级
        表面处理 发黑
        固定方向 垂直/侧面
        支撑位置 固定侧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
             代码
          		 类型
          		 材质
          		 表面处理
          ② ④ ⑥ ⑤ ② ④ ⑤ ⑥
          LEB04 固定侧 S45C SUJ2 发黑



           构成零件

          编号 零件名称 数量
          ① 油封(Ø6一个,Ø8 1个) 2
          ②  轴承座本体      1
          ③ 角接触轴承 5级      1对
          ④ 轴承盖   1
          ⑤ 间隔环    2
          ⑥ 支座用螺母 1
          ⑦ 内六角紧定螺钉（附铜片） 2



          ②③④为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

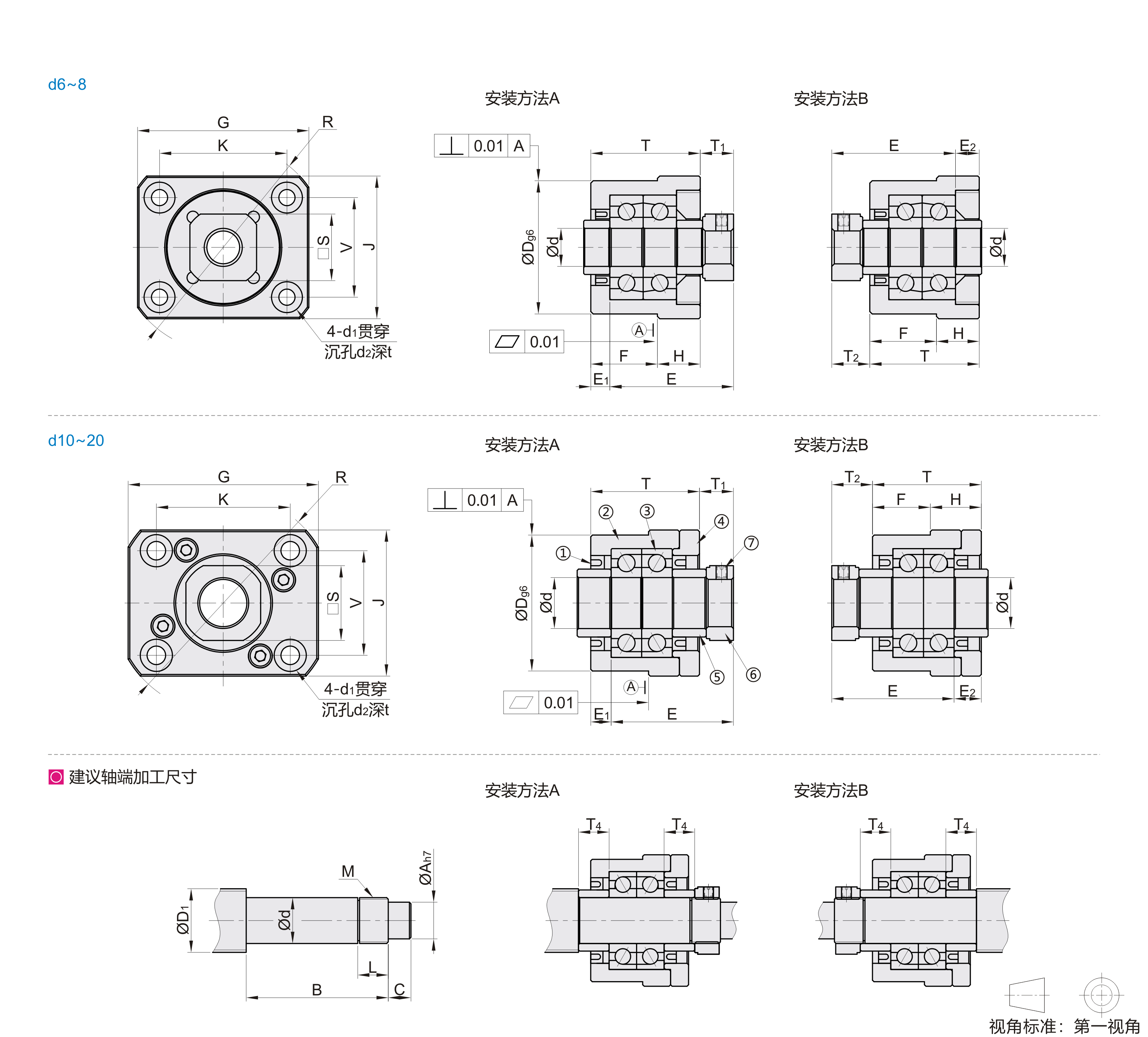

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 H
          		 F
          		 E
          		 ØDg6
          		 R
          		 G
          		 J
          		 K
          		 V
          		 安装方法A
          		 安装方法B Ød1
          		 Ød2
          		  t
          		 S
          		 建议轴端加工尺寸
          间隔环长度
          T4
          代码
          		 规格
          		 T1
          		 E 1
          		 T2
          		 E2
          		 搭配丝杠轴径 轴端部外径
          		 轴端部加工尺寸
          		 公称螺纹
          ØD1 Ød
          		 ØA B C M L
          LEB04 6  6  20  7  13  22  28 -0.007
          -0.020          		 44  36  30  26.79  20.93  5.5  3.5  6.5  4.5  3.4  6.5     4  12  8  6 -0.005
          -0.012          		 4.5  29.5  8  M6×P0.75 8  5
          8  8  23  9  14  26  7  4  8  5  14  10/12 8 -0.005
          -0.012          		 6  32  10  M8×P1.0 10  5.5
          10  10  27  10    29.5  36 -0.008
          -0.025          		 56  48  39  35.7  27.39  7.5  5  8.5  6  4.5  8  16  12/ 14/ 15 10 -0.005
          -0.012          		 8  35  15  M10×P1.0 11
          12  12  17  19  14/ 15/ 16 12 -0.005
          -0.012          		 10  M12×P1.0
          15  15  32  15    36  40 -0.009
          -0.025          		 65  56  43  39.4  30.78  10  6  12  8  5.5  9.5     6  22  18/20 15 -0.005
          -0.014          		 12  49  20  M15×P1.0 13  10
          20  20  52  22  30  50  57 -0.010
          -0.029          		 86  72  59  56.74  44.33  8  10  14  6.6  11    10  30  25/28/30 20 -0.005
          -0.014          		 15  61  27  M20×P1.0 17  11
