        方形丝杠支座组件 低肩中心高差异型 支撑侧 标准型

        条件筛选：

        性价比 标准型
        种类筛选 丝杠支座组件
        类型 低肩中心高差异型
        销售方式 单件
        材质 S45C
        产品名称 方形丝杠支座组件
        轴承类型 径向轴承 6级
        表面处理 发黑
        精度等级 精密型
        固定方向 垂直
        支撑位置 支撑侧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ①③
          LEB33 低肩中心高差异型
          		 支撑侧 S45C  发黑



          轴承已经封入适量锂皂基抗极压润滑脂。

          轴承为双铁盖。

           使用JIS6级的径向轴承，最适用于高精度、高速旋转用途。



           构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 径向轴承6级 1
          ③ C型挡圈 1

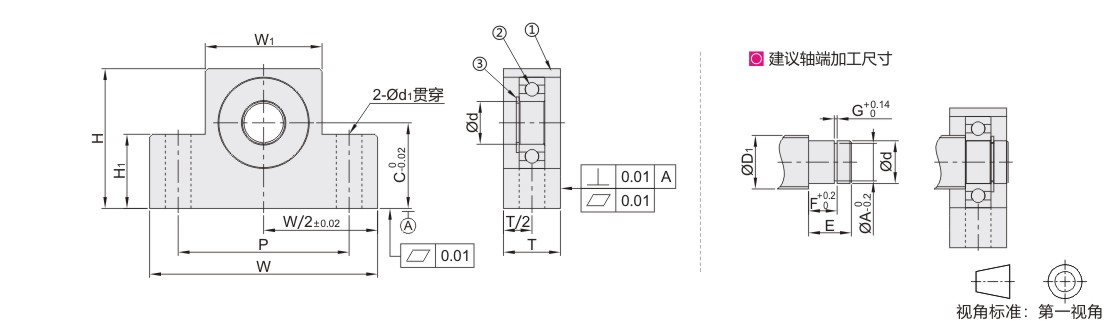

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 W
          		 H
          		 C
          		 W1
          		 H1
          		 P
          		 d1
          		 建议轴端加工尺寸
          		 使用C型挡圈
          代码 规格 搭配丝杠轴径 轴端部外径 挡圈沟槽尺寸
          ØD1 Ød ØA E F G
          LEB33 10 8 20 70 40 21 36 20 52 9 12/14/15 8 -0.005
          -0.012          		 7.6 10 7.9 0.9 TBP01-8
          12 10 49 31 30 14/15/16 10 -0.005
          -0.012          		 9.6 11 9.15 1.15 TBP01-10
          15 15 80 51 41 26 60 11 18/20 15 -0.005
          -0.014          		 14.3 13 10.15 TBP01-15
          1541 61 41 36
          20 20 26 95 63 35 56 30 75 25/28/30 20 -0.005
          -0.014          		 19 19 15.35 1.35 TBP01-20
          2041 69 41 36
