        方形丝杠支座组件 带缓冲块型 支撑侧 标准型

        条件筛选：

        性价比 标准型
        类型 带缓冲块型
        销售方式 单件
        材质 S45C
        产品名称 方形丝杠支座组件
        轴承类型 径向轴承 6级
        表面处理 发黑
        精度等级 精密型
        支撑位置 支撑侧
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          技术图档

          参数图

          技术图档
          代码 类型 材质 表面处理
          ① ①③
          LEB35 带缓冲块型 支撑侧 S45C  发黑



          轴承已经封入适量锂皂基抗极压润滑脂。

          轴承为双铁盖。

          使用JIS 6级的径向轴承，最适用于高精度 、高速旋转用途。

          ④聚氨酯缓冲块已粘接在轴承座本体上。



           构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 径向轴承6级 1
          ③ C型挡圈 1
          ④ 聚氨酯缓冲块
          		 1

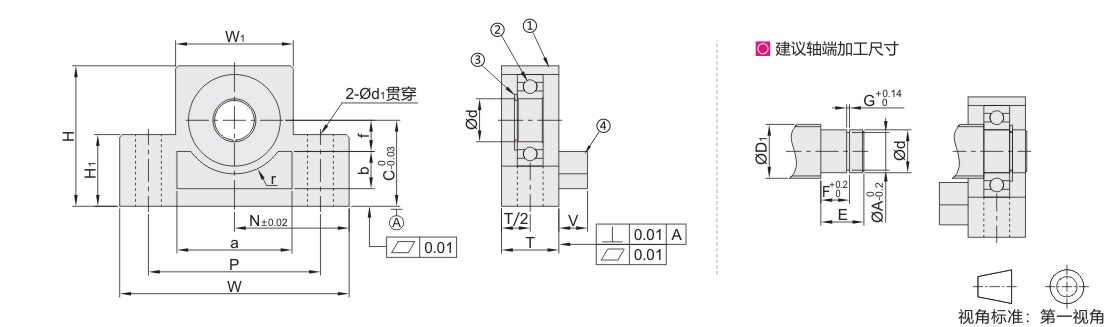

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 W
          		 H
          		 C
          		 W1
          		 H1
          		 P
          		 N
          		 Ød1
          		 缓冲块尺寸
          		 轴承
          型号
          		 建议轴端加工尺寸
          		 使用C型
          挡圈
          代码 规格 a b f r V 搭配丝杠轴径 轴端部外径
          		 挡圈沟槽尺寸
          ØD1 Ød
          		 ØA E F G
          LEB35 1022 8 20 70 40 22 36 21 52 35 9 34 10 6 12 10 608ZZ 12/14/15 8 -0.005
          -0.012          		 7.6 10 7.9 0.9 TBP01-8
          10 43 25 24
          1223 10 41 23 22 46 12 7 15.5 6000ZZ 14/15/16 10 -0.005
          -0.012          		 9.6 11 9.15 1.15 TBP01-10
          12 43 25 24
          1526 15 80 46 26 41 21 60 40 11 50 15 10 18 6002ZZ 18/20 15 -0.005
          -0014          		 14.3 13 10.15 TBP01-15
          1528 48 28 23
          15B 50 30 25
          20B 20 26 95 58 56 30 75 47.5 60 19 25 6204ZZ 25/28/30 20 -0.005
          -0.014          		 19 19 15.35 1.35 TBP01-20
          25 25 30 105 68 35 66 25 85 52.5 80 15 28 6205ZZ 32/36 25 -0.005
          -0.014          		 23.9 20 16.35 TBP01-25
