        方形丝杠支座组件 窄孔距安装型 固定侧 精密型 标准型

        条件筛选：

        性价比 标准型
        类型 窄孔距安装型
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 方形丝杠支座组件
        轴承类型 角接触轴承 5级
        负载 标准负载
        精度等级 精密型
        固定方向 垂直/侧面
        支撑位置 固定侧
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          技术图档（二）

          材质图

          参数图

          材质图
          代码 类型 材质
          ①③⑦ ⑥ ①③⑥⑦
          LEB64 窄孔距安装型 固定测 S45C SUJ2 发黑
          LED64 无电解镀镍

          ①②③④⑤为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的JIS5级的角接触球轴承，最适用于高精度、
              高速旋转用途。
          ⑤的螺栓头部伸出外罩2mm左右。



          代码 零件名称 数量
          ① 轴承座本体 1
          ② 角接触轴承 5级 1对
          ③ 轴承盖 1
          ④ 油封 2
          ⑤ 内六角螺栓 4
          ⑥ 间隔环 2
          ⑦ 支座用螺母(带紧定螺钉) 1

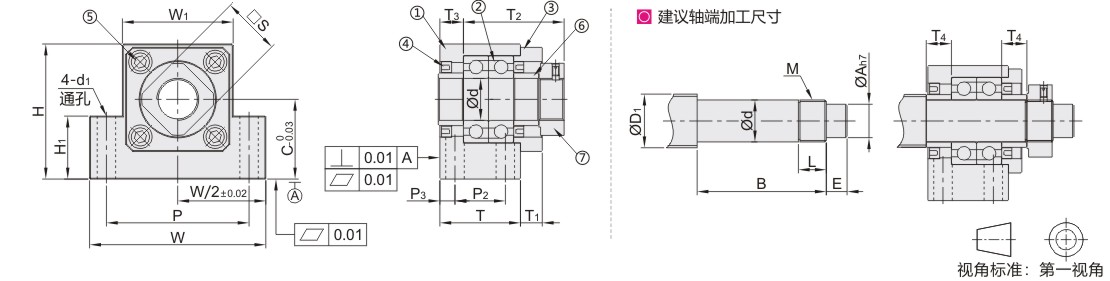

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 T1
          		 T2
          		 T3
          		 W
          		 H
          		 C
          		 W1
          		 H1
          		 P
          		 P2
          		 P3
          		 Ød1
          		 S
          		 油封
          适用轴径
          		 建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径 轴端部加工尺寸 公称螺纹 间隔环长度
          ØD1 Ød ØA B E M L T4
          发黑
          LEB64
          无电解镀镍
          LED64          		 10S 10 25 4 29.5 5 60 39 22 34 21 46 13 6 6.6 16 12 12/14/15 10 -0.005
          -0.012          		 8 36 15 M10×1.0 11 5.5
          10 14
          12 12 43 25 35 24 19 15 14/15/16 12 -0.005
          -0.012          		 10 M12×1.0
          15 15 27 6 36 6 70 48 28 40 27 54 15 22 20 18/20 15 -0.005
          -0.014          		 12 49 20 M15×1.0 13 10
