        方形丝杠支座组件 低中心高型 固定侧 精密型 标准型

        条件筛选：

        性价比 标准型
        类型 低中心高型
        销售方式 单件
        材质 S45C
        产品名称 方形丝杠支座组件
        轴承类型 角接触轴承 5级
        表面处理 发黑
        精度等级 精密型
        固定方向 垂直/侧面
        支撑位置 固定侧
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ①③⑥ ④ ①③④⑥
          LEB67 低中心高型 固定侧 S45C SUJ2 发黑



          ①②③⑦为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的JIS 5级的角接触球轴承，最适用于高精度、
              高速旋转用途。



           构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 角接触球轴承 5级 1对
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 内六角紧定螺钉(附铜片) 2
          ⑥ 支座用螺母 1
          ⑦ 油封(Ø8为1个) 2

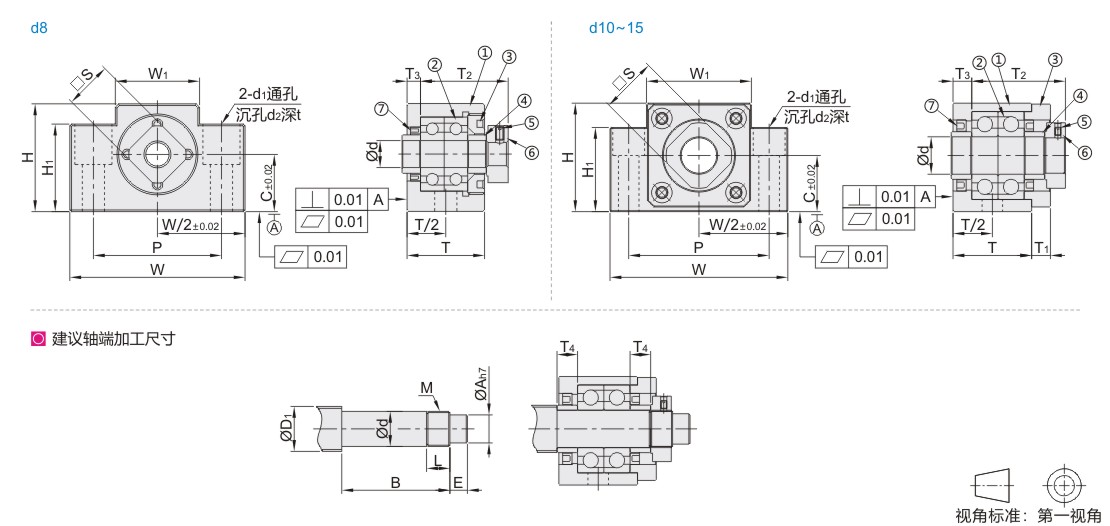

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 T1
          		 T2
          		 T3
          		 W
          		 H
          		 C
          		 W1
          		 H1
          		 P
          		 Ød1
          		 Ød2
          		 t
          		 S
          		 油封
          适用
          轴径
          		 建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径
          		 轴端部加工尺寸 公称螺纹 间隔环长度
          ØD1 Ød
          		 ØA B E M L T4
          LEB67 8 8 22.5 — 26 3.5 62 31 15.5 30 25.5 46 9 14 12.5 14 11.5 10/12 8 -0.005
          -0.012          		 6.5 31.5 7.5 M8×1.0 7 5.5
          10 10 24 6 29.5 6 70 38 20 36 30 52 10 17 14 12/14/15 10 -0.005
          -0.012          		 8 36 15 M10×1.0 11
          12 12 19 15 14/15/16 12 -0.005
          -0.012          		 10 M12×1.0
          15 15 25 36 5 80 42 22 41 32 60 11 17 13 22 20 18/20 15 -0.005
          -0.014          		 12 49 20 M15×1.0 13 10
