方形丝杠支座组件 窄孔距安装型 支撑侧 精密型 标准型
条件筛选：
性价比 标准型
种类筛选 丝杠支座组件
类型 窄孔距安装型
销售方式 单件
材质 S45C
产品名称 方形丝杠支座组件
轴承类型 径向轴承 6级
负载 标准负载
精度等级 精密型
固定方向 垂直/侧面
支撑位置 支撑侧
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
技术图档
全部型号
3D预览
产品问答
技术图档（二）
材质图
参数图
材质图
参数图
产品问答
产品问答
关于此产品的常见问题
1、标准型号支座包含哪些部分？
1.固定侧丝杠支座包含支座本体、支座压盖、角接触球轴承、支座用间隔环、油封、支座用螺母
2.支撑侧丝杠支座包含支座本体、深沟球轴承、挡圈
2、丝杠支座选型需要注意哪些方面？
1.固定侧支座与支撑侧支座中心高度C值要保持一致
2.支座从外形上分类有圆法兰型和方型，根据实际安装工况进行选择
3、丝杠支座产品发货形式是怎么样的？
通常情况下，对于固定侧丝杠支座，支座用间隔环和支座用螺母属于配件，独立包装后与支座主体部分一起放置于包装盒内；
对于支撑侧支座，深沟球轴承和挡圈属于配件，独立包装后与支座本体一起放置于包装盒内
4、丝杠支座支持定制吗？
丝杠支座支持定制，可根据客户多样化需求定制支座
5、支持侧支座组件内的轴承是活动的可以拿下来的吗？
支持侧支座组件内的轴承可以轴向移动，主要是由于丝杠运转后会有一定程度的形变，
支撑侧轴承轴向移动可以有效消除其带来的影响，避免形变导致的异响等情况发生。
技术图档（二）
参数图
技术图档
| 代码 | 类型 | 材质 | 表面处理 | ||
| ① | ① | ③ | |||
| LEB74 | 窄孔距安装型 | 支撑侧 | S45C | 发黑 | 发黑 |
| LED74 | 无电解镀镍 | — | |||
轴承已经封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用JIS 6级的径向轴承，最适用于高精度、高速旋转用途。
构成零件
| 编号 | 零件名称 | 数量 |
| ① | 轴承座本体 | 1 |
| ② | 径向轴承 6级 | 1 |
| ③ | C型挡圈 | 1 |

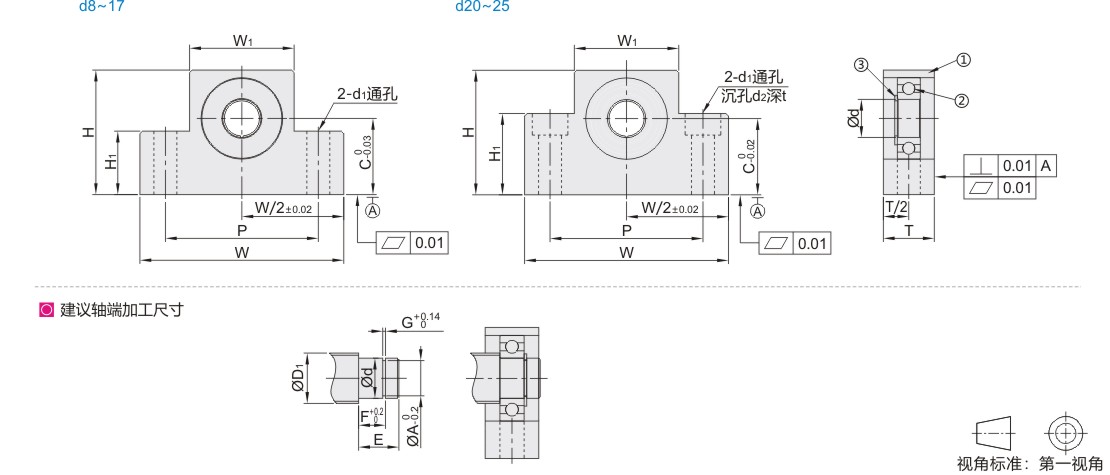

参数图
| 型号 | Ød | T | W | H | C | W1 | H1 | P | Ød1 | Ød2 | t | 建议轴端加工尺寸 | 使用C型挡圈 | ||||||||
| 代码 | 规格 | 搭配丝杠轴径 | 轴端部外径 |
挡圈沟槽尺寸 | |||||||||||||||||
| ØD1 | Ød |
ØA | E | F | G | LEB74 | LED74 | ||||||||||||||
| 发黑 LEB74 无电解镀镍 LED74 |
10 | 8 | 20 | 60 | 39 | 22 | 34 | 21 | 46 | 6.6 | — | — | 12/14/15 | 8 | -0.005 -0.012 |
7.6 | 10 | 7.9 | 0.9 | TBP01-8 | TBP03-8 |
| 12 | 10 | 43 | 25 | 35 | 24 | 14/15/16 | 10 | -0.005 -0.012 |
9.6 | 11 | 9.15 | 1.15 | TBP01-10 | TBP03-10 | |||||||
| 15 | 15 | 70 | 48 | 28 | 40 | 27 | 54 | 18/20 | 15 | -0.005 -0.014 |
14.3 | 13 | 10.15 | TBP01-15 | TBP03-15 | ||||||
| 17 | 17 | 23 | 86 | 55 | 30 | 50 | 29 | 68 | 9 | 20/22/25 | 17 | -0.005 -0.014 |
16.2 | 16 | 13.15 | TBP01-17 | TBP03-17 | ||||
| 20 | 20 | 26 | 88 | 74 | 48 | 52 | 64 | 70 | 14 | 8.5 | 25/28/30 | 20 | -0.005 -0.014 |
19 | 19 | 15.35 | 1.35 | TBP01-20 | TBP03-20 | ||
| 25 | 25 | 32 | 128 | 89 | 51 | 76 | 78 | 102 | 14 | 20 | 13 | 32/36 | 25 | -0.005 -0.014 |
23.9 | 20 | 16.36 | TBP01-25 | TBP03-25 | ||
