        重载型丝杠支座组件 WBK型 圆法兰型 固定侧

        条件筛选：

        类型 WBK型
        材质 S45C
        形状 圆法兰型
        表面处理 发黑
        负载 重负载
        固定方向 垂直/侧面
        支撑位置 固定侧
        种类筛选 重载型丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ①③④⑥ ①③④⑥
          LEW03 圆法兰型 WBK型 固定侧 S45C 发黑



          ①②③⑤已组装好，请勿拆解，否则将影响精度。
          轴承组已经封入适量锂皂基抗极压润滑脂。
          重载型支座用螺母已含有铜垫圈，锁紧时需添加耐落胶。
          使用经预压调整后的P4级60°角接触球轴承、最适用于
              高精度、高速旋转用途。



           构成零件

          编号 零件名称 数量
          ① 轴承固定座 1
          ② 角接触轴承 P4级 1组
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1

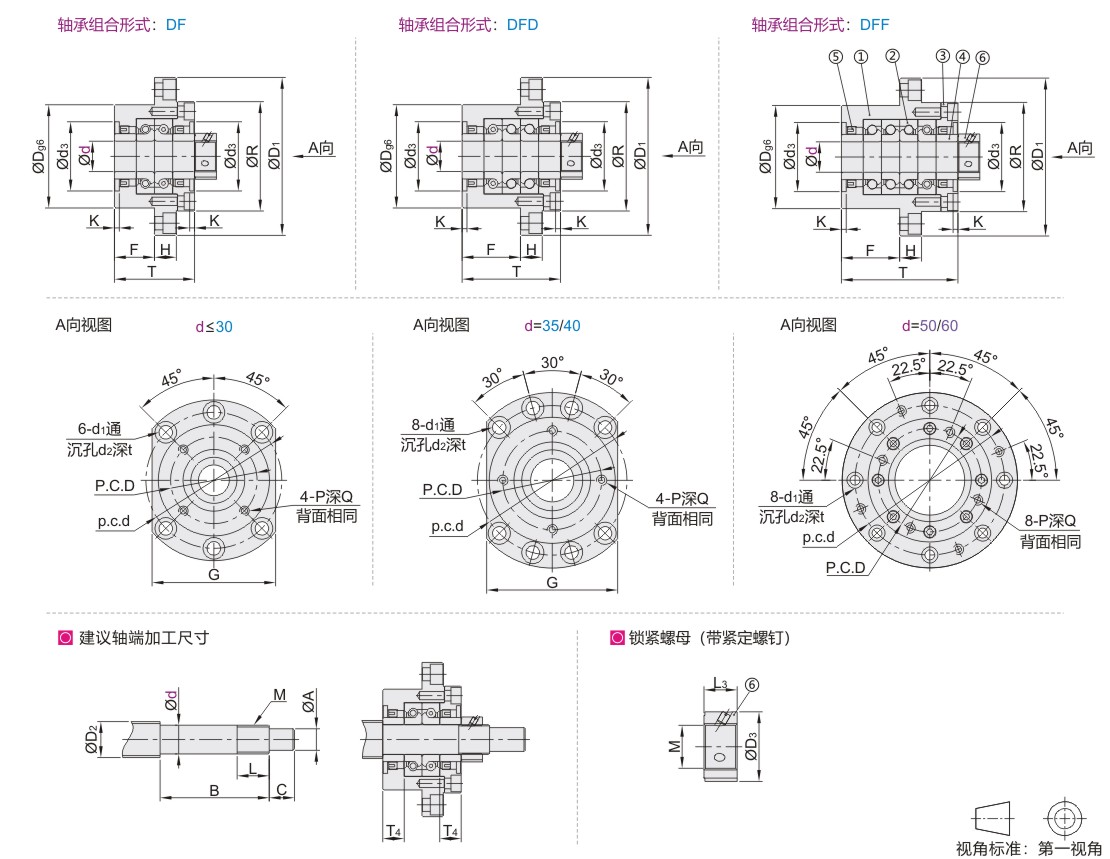

          参数图



          选型表

          型号
          		 轴承
          组合
          形式
          		 ØDg6
          		 ØD1
          		 ØR
          		 T
          		 F
          		 H
          		 G
          		 p.c.d
          		 d1
          		 d2
          		 t
          		 d3
          		 K
          		 P.C.D
          		 P
          		 Q
          		 基本动额
          定负载
          Ca(N)
          		 轴向
          界限
          负载(N)
          		 预压负荷
          参考值
          (N)
          		 轴向刚性
          参考值
          (N.μm)
          		 允许
          转速
          (r/min)
          		 锁紧螺母
          		 重量
          (kg)
          		 建议轴端加工尺寸
          		 间隔环
          长度
          代码 d 搭配丝杠轴径
          ØD2          		 轴端部外径
          Ød          		 轴端部加工尺寸
          M ØD3 L3 ØA B C L T4
          LEW03 17 DF 70 106 72 60 32 15 80 88 9 14 8.5 45 3 58 M5 10 23000 26600 1450 630 6900 M17×1 32 16 2 20/25 17 -0.004
          -0.017          		 15 81 23 23 15
          20 DF M20×1 38 2 25/28/30 20 -0.005
          -0.020          		 17 25
          25 DF 85 130 90 66 33 18 100 110 11 17 11 57 4 70 M6 12 29900 40500 2280 850 5200 M25×15 38 18 3.27 30/32/36 25 -0.005
          -0.020          		 20 89 30 26 18
          DFD 81 48 48500 81500 3100 1250 3.81 104
          DFF 96 4500 1680 4.46 119
          30 DF 66 33 30500 43000 2400 890 4900 M30×1.5 45 3.18 36/40 30 -0.005
          -0.020          		 25 89 38
          DFD 81 48 50000 86000 3260 1310 3.7 104
          DFF 96 4750 1760 4.3 119
          35 DF 95 142 102 66 33 106 121 69 80 32500 50000 2750 1030 4100 M35×1.5 52 18 3.79 40/45/50 35 -0.006
          -0.025
          		 30 92 45 30
          DFD 81 48 53000 100000 3740 1500 4.45 107
          DFF 96 5490 2060 5.21 122
          40 DF 66 33 33500 52000 2860 1080 4100 M40×1.5 58 20 3.65 50/55 40 -0.006
          -0.025          		 35 92 50
          DFD 81 48 54000 104000 3900 1590 4.27 107
          DFF 96 5730 2150 5 122
          50 DF 130 180 140 76 36 23 — 160 11 18 11 93 5 118 M8 15 66000 104000 4650 1410 3000 M50×1.5 70 20 8.93 63 50 -0.008
          -0.018          		 45 96 60 35 18
          DFD 96 56 107000 208000 6320 2100 10.09 116
          DFF 116 56 107000 208000 9300 2820 11.46 136
          60 DFD 150 200 160 116 69 22 180 105 8 135 20 70500 123000 7410 2470 2500 M60×1.5 80 22 13.78 80 60
          		 -0.009
          -0.029          		 55 122 80 45 20
          DFF 136 115000 246000 10900 3320 15.8 142
