        重载型丝杠支座组件 SBK型 方型 固定侧

        条件筛选：

        类型 SBK型
        材质 S45C
        形状 方型
        表面处理 发黑
        负载 重负载
        固定方向 垂直/侧面
        支撑位置 固定侧
        种类筛选 重载型丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ③ ④ ⑥ ① ③ ④ ⑥
          LEW21 方型 SBK型 固定型 S45C 发黑



          ①②③⑤已组装好，请勿拆解，否则将影响精度。
          轴承组已经封入适量锂皂基抗极压润滑脂。
          重载型支座用螺母已含有铜垫圈，锁紧时需添加耐落胶。
          使用经预压调整后的P4级60°角接触球轴承、最适用于
              高精度、高速旋转用途。



           构成零件

          编号 零件名称 数量
          ① 轴承固定座 1
          ② 角接触轴承 P4级 1组
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1

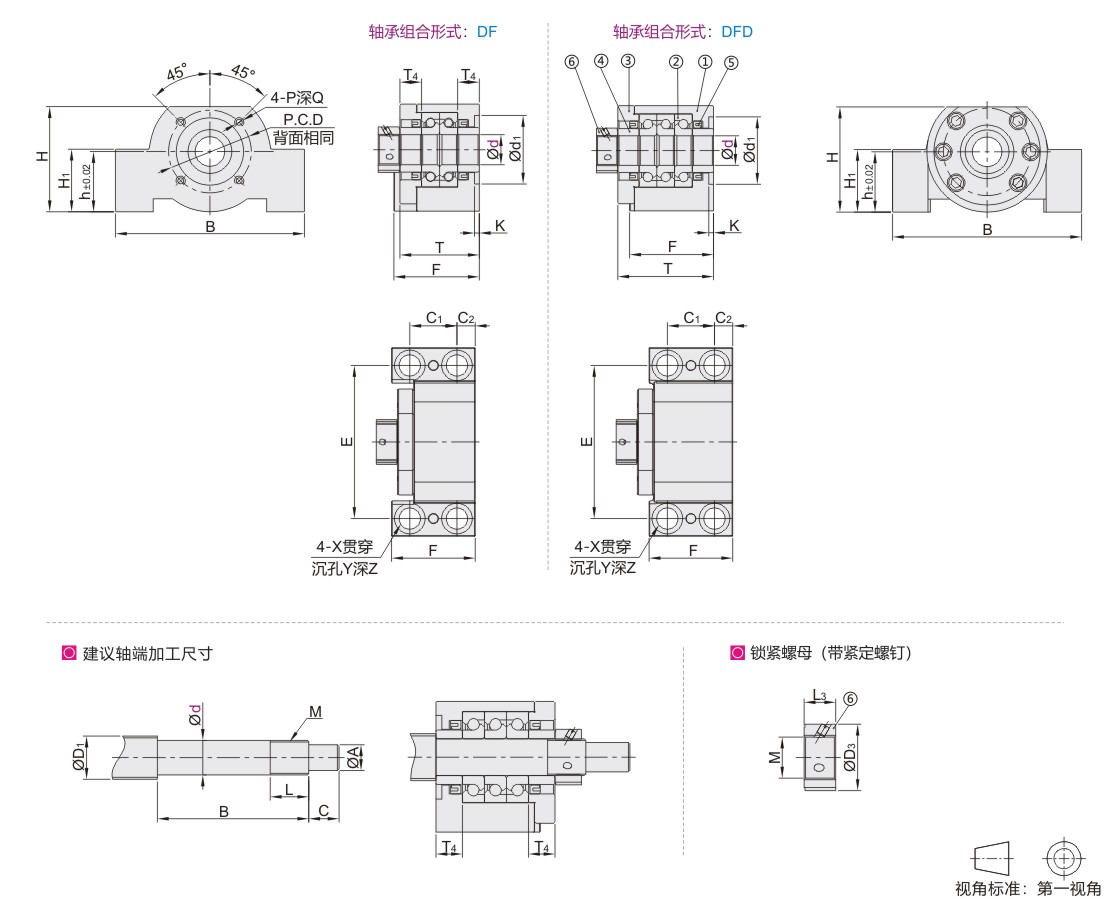

          参数图



          选型表

          型号
          		 轴承
          组合
          形式
          		 H
          		 h
          		 H1
          		 T
          		 F
          		 B
          		 Ød1
          		 E
          		 C1
          		 C2
          		 ØX
          		 ØY
          		 Z
          		 K
          		 P.C.D
          		 P
          		 Q
          		 支撑侧
          型号
          		 基本动额
          定负载
          Ca(N)
          		 轴向
          界限
          负载(N)
          		 预压负荷
          参考值
          (N)
          		 轴向刚性
          参考值
          (N.μm)
          		 允许
          转速
          (r/min)
          		 锁紧螺母
          		 重量
          (kg)
          		 建议轴端加工尺寸
          		 间隔环
          长度
          代码 d 搭配丝杠轴径
          ØD1          		 轴端部外径
          Ød
          		 轴端部加工尺寸
          M ØD3 L3 ØA B C L T4
          LEW21 25 DF 89 51 53 66 71 160 57 130 40 15.5 18 26 2 4 70 M6 10 — 29900 40500 2280 850 5200 M25×1.5 38 18 4.5 30/32/36 25

          -0.005
          -0.020

          		 20 89 30 26 18
          DFD 81 48500 81500 3100 1250 5.3 104
          30 DF 66 LEB71-30 30500 43000 2400 890 4900 M30×1.5 45 4.4 36/40 30 -0.005
          -0.020          		 25 89 38
          DFD 81 50000 86000 3260 1310 5.1 104
          35 DF 96 52 54 66 69 80 LEB71-35 32500 50000 2750 1030 4100 M35×1.5 52 4.6 40/45/50 35 -0.006
          -0.025          		 30 92 45 30
          DFD 81 53000 100000 3740 1500 5.3 107
          40 DF 66 — 33500 52000 2860 1080 4100 M40×1.5 58 20 4.6 50/55 40 -0.006
          -0.025          		 35 92 50
          DFD 81 54000 104000 3900 1590 5.2 107
