        帽型谐波减速机 高扭矩 中空组合型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        结构形式 中空组合型
        扭矩 高扭矩
        种类筛选 帽型谐波减速机

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 结构形式
            ZND01 高扭矩 中空组合型

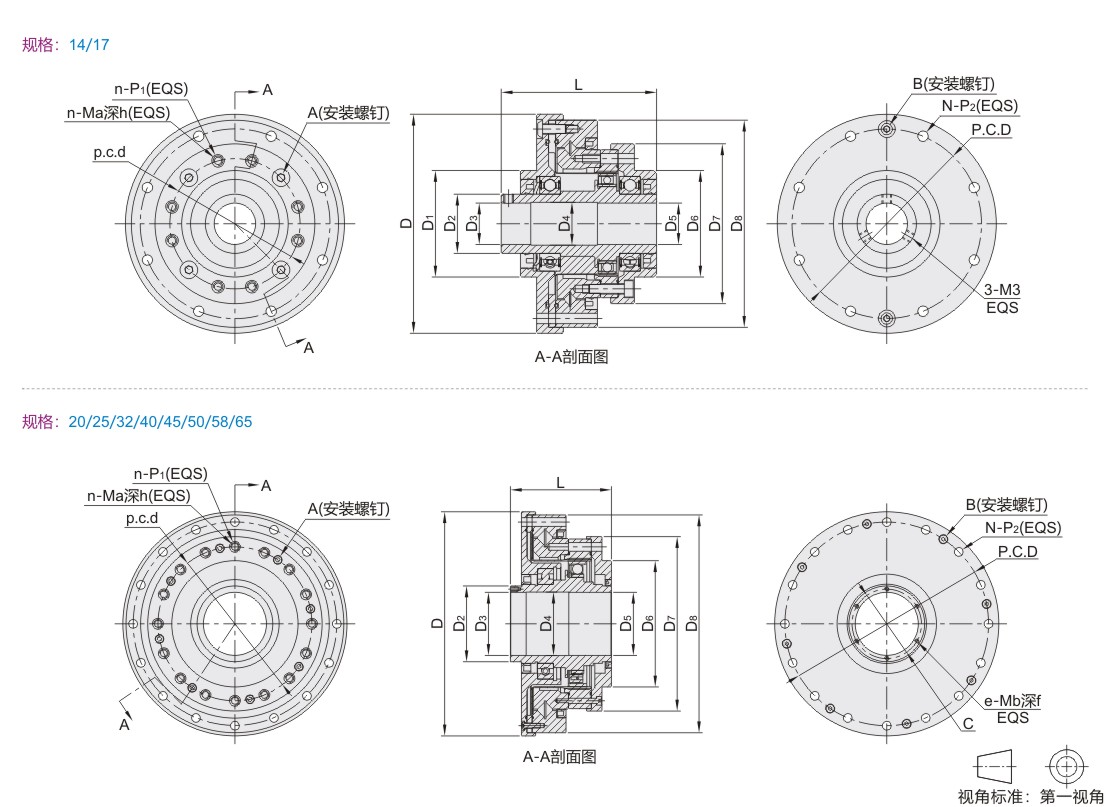

            参数图



            选型表

            型号
            		 减速比
            		 L
            		 n
            		 Ma深h
            		 P1
            		 p.c.d
            		 A
            安装
            螺钉
            		 B
            安装
            螺钉            		 N
            		 P2 P.C.D
            		 e
            		 Mb深f
            		 C
            		 Dh7
            		 D1h7
            		 D2h7
            		 D3H7
            		 D4 D5H7
            		 D6h7
            		 D7
            		 D8h7
            代码 规格
            ZND01 14  50 80 100 52.5 8 M3深5 3.5 44 4-M3 2-M3 8 3.5 64 — — — 74 36 20 14 14.5 14 36 54 70
            17  50 80 100 120 56.5 16 M3深6 54 4-M3 12 74 84 45 25 19 19.5 19 45 64 80
            20  50 80 100 120 160 51.5 62 84 6 M3深6 25.5 95 — 30 21 21.5 21 50 75 90
            25 55.5 M4深8 4.5 77 4.5 102 33.5 115 38 29 29.5 29 60 90 110
            32 65.5 M5深8 5.5 100 4-M4 4-M4 5.5 132 40.5 147 45 36 36.5 36 85 115 142
            40 79 M6深10 6.6 122 6-M5 6-M4 6.6 158 M4深8 52 175 59 46 46.5 46 100 140 170
            45 85 12 M8深10 9 140 4-M4 18 180 58 195 64 52 52.5 52 120 160 190
            50       80 100 120 160 93 16 M8深11 154 8-M5 6-M5 12 9 200 67 220 74 60 60.5 60 130 175 214
            58 106 12 M10深15 11 178 6-M6 8-M6 16 226 8 77 246 84 70 70.5 70 150 201 240
            65 128 16 195 8-M6 11 258 6 M5深10 88 284 96 80 80.5 80 160 221 276



            性能参数表

            规格 减速比 输入2000r/min
            时的额定转矩            		 启动停止时的
            容许峰值转矩            		 平均负载转矩
            的容许最大值            		 瞬间容许
            最大转矩            		 容许最高
            输入转速            		 容许平均
            输入转速
            N·m kgf·m N·m kgf·m N·m kgf·m N·m kgf·m r/min r/min
            14 50 6.8 0.7 24 2.4 9 0.9 46 4.7 8500 3500
            80 9.8 1 30 3.1 14 1.4 61 6.2
            100 9.8 1 35 3.6 14 1.4 70 7.1
            17 50 20 2 44 4.5 34 3.5 91 9 7300 3500
            80 28 2.9 56 5.7 35 3.6 113 12
            100 31 3.2 70 7.1 51 5.2 143 15
            120 31 3.2 70 7.1 51 5.2 112 11
            20 50 33 3.4 73 7.4 44 4.5 127 13 6500 3500
            80 43 4.4 96 9.8 61 6.2 165 17
            100 52 5.3 1.7 10.9 63 6.4 189 19
            120 52 5.3 113 11.5 63 6.4 189 19
            160 52 5.3 120 12.2 63 6.4 189 19
            25 50 51 5.2 127 13 72 7.3 242 25 5600 3500
            80 82 8.4 178 18 113 12 232 24
            100 86 8.8 204 21 137 14 369 38
            120 86 8.8 217 22 137 14 395 40
            160 86 8.8 229 23 140 14 408 42
            32 50 99 10 281 29 140 14 497 51 4800 3500
            80 153 16 395 40 217 22 738 75
            100 176 18 433 44 278 28 841 86
            120 176 18 456 47 278 28 887 91
            160 176 18 484 49 278 28 887 91
            40 50 176 18 523 53 255 26 887 91 4000 3000
            80 268 27 675 69 369 38 1270 130
            100 343 35 738 75 484 49 1400 143
            120 381 39 798 81 584 60 1528 156
            160 381 39 841 86 584 60 1528 156
            45 50 229 23 650 66 584 60 1235 126 3800 3000
            80 407 42 918 94 507 52 1651 168
            100 457 47 982 100 650 66 2041 208
            120 524 53 1070 109 806 82 2288 233
            160 524 53 1147 117 819 84 2483 253
            50 80 484 49 1223 125 675 69 2418 247 3500 2500
            100 612 62 1274 130 866 88 2678 273
            120 692 71 1404 143 1057 108 2678 273
            160 692 71 1534 157 1096 112 3187 325
            58 80 714 73 1924 196 1003 102 3187 325 3000 2200
            100 905 92 2067 211 1378 141 4134 422
            120 971 99 2236 228 1547 158 4329 442
            160 971 99 2392 244 1573 161 4459 455
            65 80 971 99 2743 280 1352 138 4836 493 2800 1900
            100 1238 126 2990 305 1976 202 6179 631
            120 1238 126 3263 333 2041 208 6179 631
            160 1238 126 3419 349 2041 208 6179 631
