        怡合达自营 可逆定速电机 减速机 电机法兰尺寸70 功率15W GN组合型

        品牌名称：

        怡合达

        条件筛选：

        电机法兰尺寸 70
        电机类型 可逆定速电机
        适用减速机载荷 GN型
        适用减速机形状 标准型
        种类筛选 定速电机

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 齿轮类型
            ZJY03 可逆定速电机 电机 GN型
            ZJV12 减速机

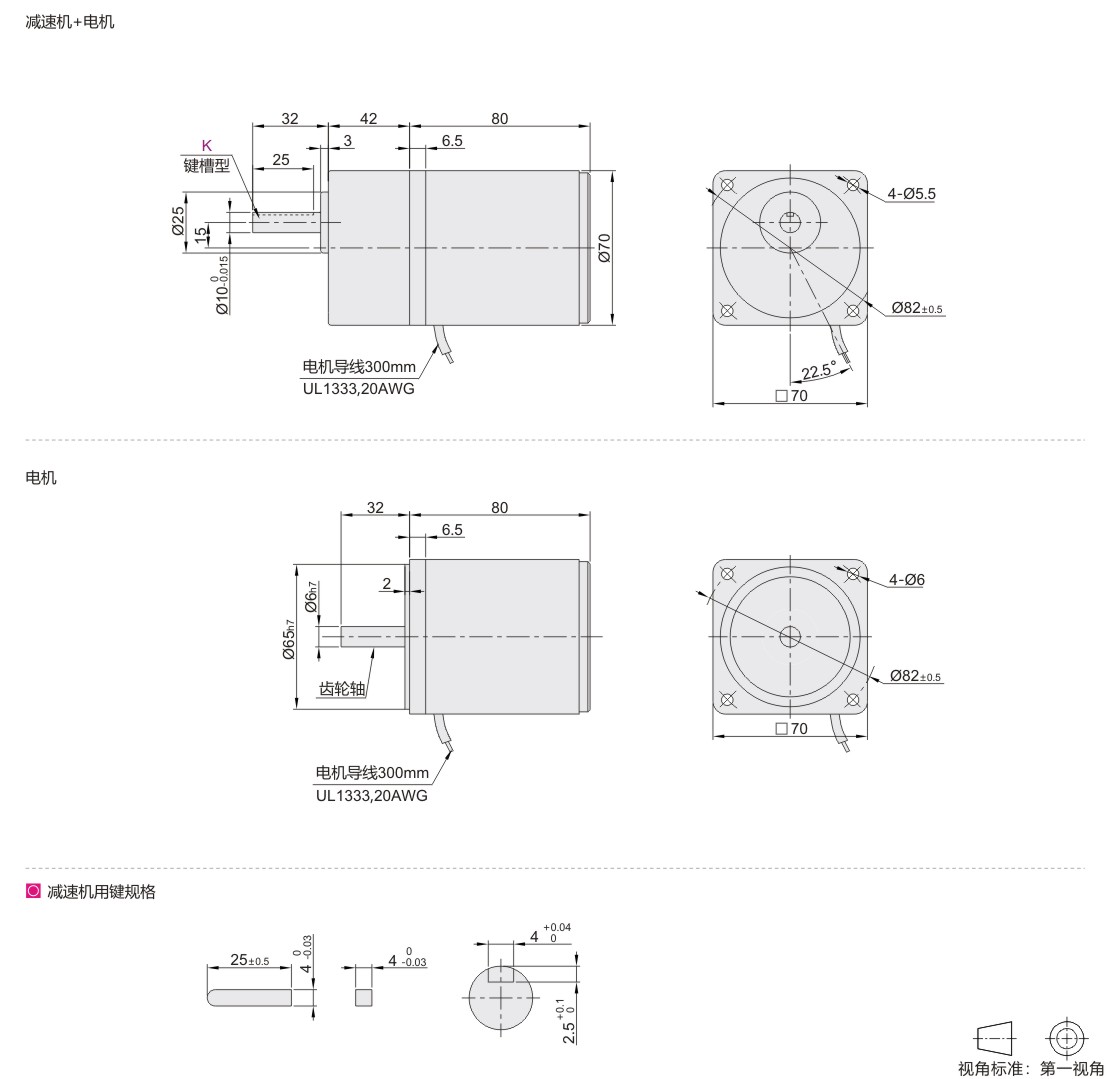

            参数图



            电机

            型号 电极 功率
            W            		 电压
            V            		 频率
            Hz            		 启动扭矩
            N·m            		 额定扭矩
            N·m            		 电容
            μF            		 适用
            减速机            		 重量kg
            代码 规格
            ZJY03 A110 4 15 110 50 0.110 0.125 7.0 ZJV12 1.15
            C220 4 15 220 50 0.110 0.125 1.5



            交流感应定速电机，是获得CE认证的产品，为过热保护型。



            减速机

            型号 轴型
            		 轴承类型
            		 50Hz 60Hz 重量
            kg
            		 适用电机
            代码
            		 减速比
            rpm            		 转速
            rpm            		 扭矩 转速
            rpm            		 扭矩
            kg-cm N-m kg-cm N-m
            ZJV12 3 K
            键槽型            		 B1
            滚珠轴承型            		 500 3.06 0.30 600 2.65 0.26 0.47 ZJY03
            3.6 417 3.67 0.36 500 3.16 0.31
            5 300 5.20 0.51 360 4.38 0.43
            6 250 6.22 0.62 300 5.20 0.51
            7.5 200 7.75 0.76 240 6.53 0.64
            9 166 9.28 0.92 200 7.85 0.77
            12.5 120 13.2 1.3 144 11.2 1.1
            15 100 15.3 1.5 120 13.2 1.3
            18 83 18.3 1.8 100 15.3 1.5
            25 60 23.4 2.3 72 19.3 1.9 0.52
            30 50 27.5 2.7 60 23.4 2.3
            36 41 33.7 3.3 50 28.5 2.8
            50 30 41.8 4.1 36 35.7 3.5
            60 25 50.0 5 30 42.8 4.2
            75 20 50.0 5 24 50.0 5.0
            90 16 50.0 5 20 50.0 5.0
            100 15 50.0 5 18 50.0 5.0
            120 12.5 50.0 5 15 50.0 5.0
            150 10 50.0 5 12 50.0 5.0
            180 8.3 50.0 5 10 50.0 5.0
            200 7.5 50.0 5 9 50.0 5.0



            减速比25、30、36的电机反方向回转，其余减速比电机同一个方向回转。
            回转数以电机的同步回转数（50Hz:1500rpm,60Hz:1800rpm）为基准，除以减速比来计算。实际的回转数随负载的大小，因此标示的数值少2-20%左右。
