        怡合达自营 可逆定速电机 减速机 电机法兰尺寸90 功率40W GN组合型

        品牌名称：

        怡合达

        条件筛选：

        电机法兰尺寸 90
        电机类型 可逆定速电机
        适用减速机载荷 GN型
        适用减速机形状 标准型
        种类筛选 定速电机

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 齿轮类型
            ZJY07 可逆定速电机 电机 GN型
            ZJV22 减速机

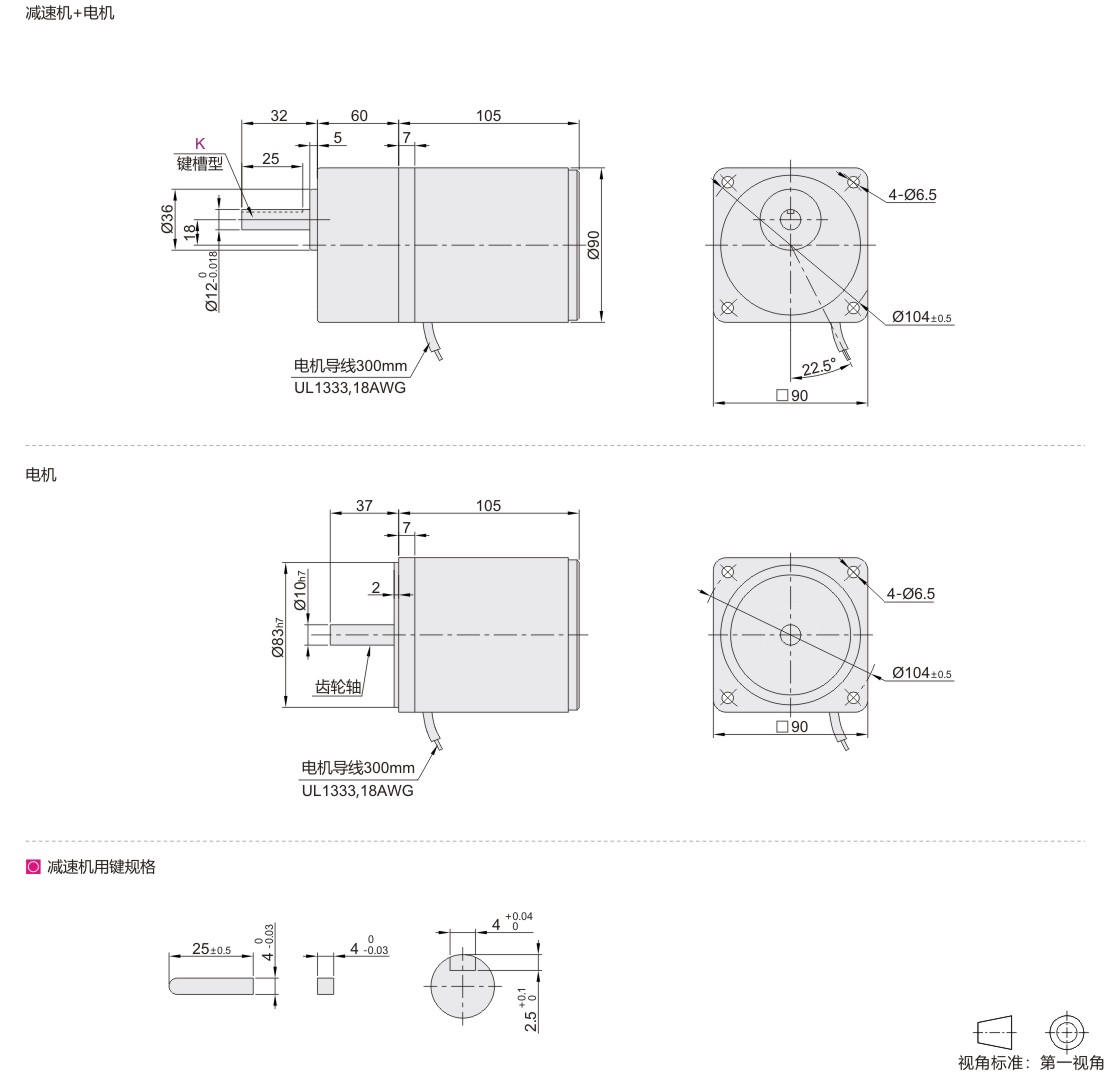

            参数图



            电机

            型号 电极 功率
            W            		 电压
            V            		 频率
            Hz            		 启动扭矩
            N·m            		 额定扭矩
            N·m            		 电容
            μF            		 适用
            减速机            		 重量kg
            代码 规格
            ZJY07 A110 4 40 110 50 0.300 0.315 15.0 ZJV22 1.65
            C220 4 40 220 50 0.270 0.315 3.0



            交流感应定速电机，是获得CE认证的产品，为过热保护型。



            减速机

            型号 轴型
            		 轴承类型
            		 50Hz 60Hz 重量
            kg
            		 适用电机
            代码
            		 减速比
            rpm            		 转速
            rpm            		 扭矩 转速
            rpm            		 扭矩
            kg-cm N-m kg-cm N-m
            ZJV22 3 K
            键槽型            		 B1
            滚珠轴承型            		 500 7.85 0.77 600 6.42 0.63 0.8 ZJY07
            3.6 417 9.38 0.92 500 7.75 0.76
            5 300 13.2 1.3 360 11.2 1.1
            6 250 15.3 1.5 300 13.2 1.3
            7.5 200 19.4 1.9 240 16.3 1.6
            9 166 23.4 2.3 200 19.3 1.9
            12.5 120 32.6 3.2 144 26.5 2.6
            15 100 38.7 3.8 120 32.6 3.2
            18 83 46.9 4.6 100 38.7 3.8
            25 60 58.1 5.7 72 47.9 4.7
            30 50 70.4 6.9 60 58.1 5.7
            36 41 84.7 8.3 50 69.3 6.8
            50 30 100 10 36 87.7 8.6
            60 25 100 10 30 100 10
            75 20 100 10 24 100 10
            90 16 100 10 20 100 10
            100 15 100 10 18 100 10
            120 12.5 100 10 15 100 10
            150 10 100 10 12 100 10
            180 8.3 100 10 10 100 10
            200 7.5 100 10 9 100 10



            减速比25、30、36的电机反方向回转，其余减速比电机同一个方向回转。
            回转数以电机的同步回转数（50Hz:1500rpm,60Hz:1800rpm）为基准，除以减速比来计算。实际的回转数随负载的大小，因此标示的数值少2-20%左右。
