图片仅供参考，请以已选的规格为准
怡合达自营 经济型DT系列平台桌面型分割器 轴间距110
品牌名称：
怡合达
条件筛选：
轴间距 110
种类筛选 经济型DT系列平台桌面型
参数筛选：
定位等份
产品代码：
有 3 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | |
| RY110DT | DT系列平台桌面型分割器 | 轴间距110 |
特点：
● 此系列机种之尺寸设计特性与凸缘型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压
力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化接口设备，可将
动力源之电、油、气管路置于空心孔内，此系列机种广泛应用于重负载、直接自动化设备之各类
机构及产业机械，作同步自动化间歇驱动。

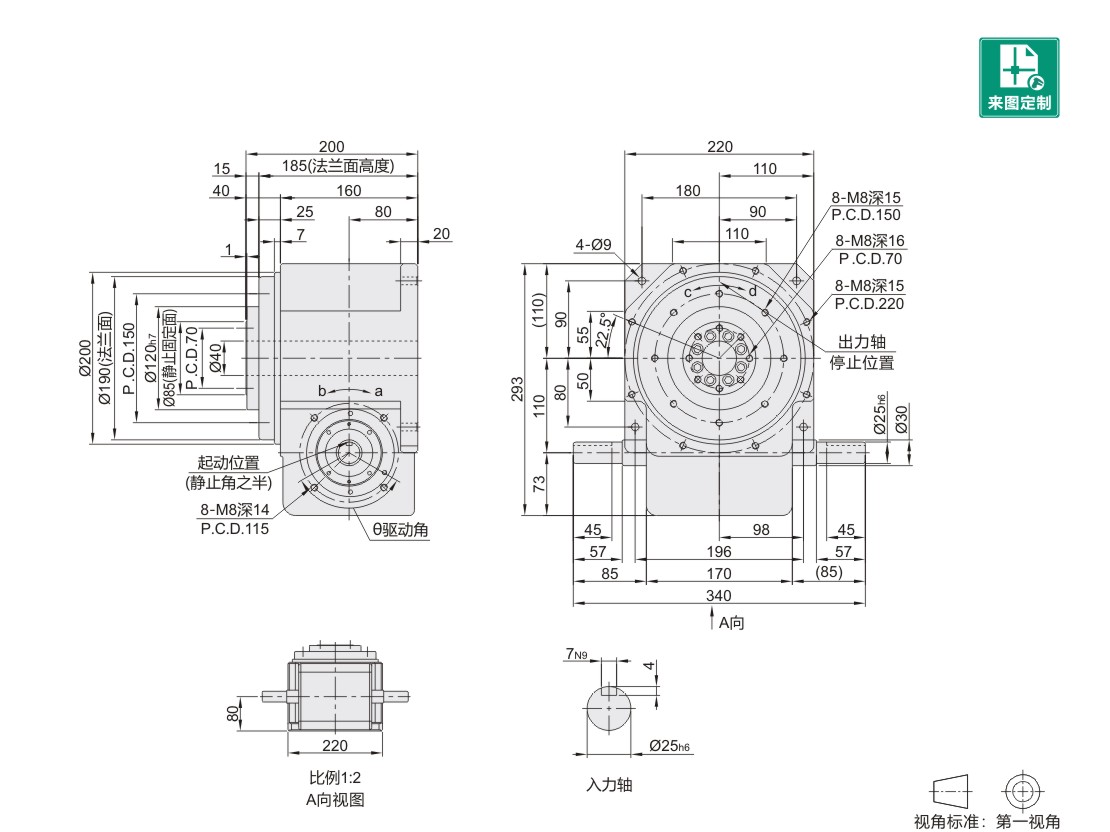

参数图
选型表
| 项目 | 符号 | 单位 | 数值 |
| 出力轴容许径向负荷 | C1 | kgf | 860 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | Kgf | 300 |
| 入力轴最大弯曲力矩 | C4 | kgf | 250 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的DG²(注1) | C6 | Kgf-m² | 0.11 |
| 定位分割精度 | — | Sec. | ±30 |
| 重量 | — | Kg | 50 |
注1：入力轴的GD²是在停留范围内的数值。
注2：C1至C5数值是达到安全数值=2时的数值。
-
