图片仅供参考，请以已选的规格为准
经济型工业交换机 非网管 端口类型：RJ45 100M/1000M 5/8端口
品牌名称：
怡合达
条件筛选：
外壳材质 钢合金
类型 经济型
安装方式 导轨式
网管/非网管 非网管
种类筛选 交换机
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 接口 | 端口数 | 网管/非网管 | 材质 |
| ZMY02 | 经济型 | 百兆以太网 | 5/8 | 非网管 | 钢合金 |
| ZMY04 | 千兆以太网 |
产品特点
● 5个/8个端口可选，百兆/千兆以太网电口可选，速率自侦测，全/半双工模式，MDI/MDI-X自适应；
● 网口支持全自动交叉识别;
● 内带存储转发机制，支持多种协议;
● 符合工业级运营标准，平均无故障工作在30万小时以上；
● 采用高强度IP40外壳及工业级EMC设计；
● 支持余宽电压12-52V DC电源输入，提供反接保护；
● 默认DIN导轨式安装；
● 工作温度范围：-40~75℃，满足各种工业要求。

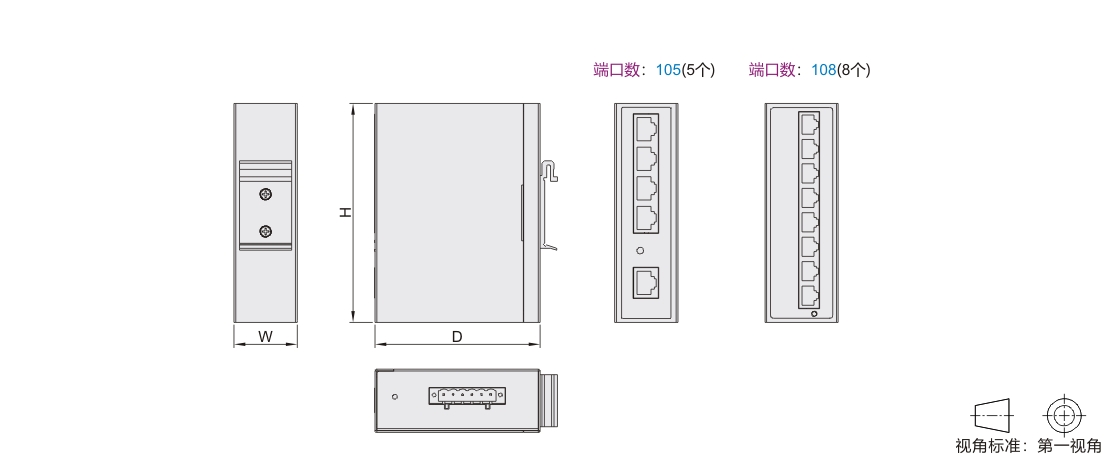

参数图
选型表
规格参数
| 代码 | ZMY02 |
ZMY04 |
|||
| 端口数 | 105(5个) | 108(8个) | 105(5个) | 108(8个) | |
| 技术 | 标准 | IEEE802.3、IEEE802.3u | |||
| 传输方式 | 存储转发 | ||||
| 系统交换带宽 | 1.6Gbps | 14Gbps | 20Gbps | ||
| 缓存大小 | 1Mbit | 1.2Mbit | 2Mbit | ||
| MAC地址表 | 2K | 2K | 8K | ||
| 接口 | RJ45端口 | 10/100BaseT(X)速率自侦测，全/半双工MDI/MDI-X自适应 | 10/100/1000BaseT(X)速率自侦测，全/半双工MDI/MDI-X自适应 | ||
| 指示灯 | LED指示灯 | PWR（电源）；电口 | |||
| 电源 | 电压 | DC12~52V | |||
| 空载功耗 | 小于3W 24VDC | 小于5W 24VDC | 小于3W 24VDC | 小于5W 24VDC | |
| 满载功耗 | 3W 24VDC | 5W 24VDC | 3W 24VDC | 5W 24VDC | |
| 机械特性 | 净重 | 360g | 640g | 360g | 640g |
| 外壳 | IP40防护等级，金属外壳 | ||||
| 安装 | DIN导轨式 | ||||
| 工作环境 | 工作温度 | -40~75℃ | |||
| 存储温度 | -40~75℃ | ||||
| 相对湿度 | 5%~95%(无凝露） | ||||
| 符合标准 | EMS | IEC61000-4-2(ESD)：±6KV接触放电，±8KV空气放电 | |||
| IEC61000-4-3(RS)：10V/m(80~1000MHz) | |||||
| IEC61000-4-4(EFT)：电源端口：±2KV；网口：±1KV | |||||
| IEC61000-4-5(Surge)：电源端口：±2KV CM/±1KV DM；网口：±1KV | |||||
| IEC61000-4-6(射频传导)：3V(10KHz~150KHz)，10V(150KHz~80MHz) | |||||
| IEC(EN)61000-4-8 | |||||
| IEC61000-4-16(共模传导)：30V cont.300V，1s | |||||
| 振动 | IEC60068-2-6 | ||||
| 冲击 | IEC60068-2-27 | ||||
| 自由跌落 | IEC60068-2-32 | ||||
| 保修 | 3年 | ||||
-
