        精密通用行星减速机 方法兰 斜齿•单段

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        种类筛选 通用型
        齿形 斜齿
        段数 单段
        法兰安装 方法兰
        背隙 P2
        支撑 双支撑

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 适配电机
            ZJU41 斜齿 单段 伺服电机/步进电机





            参数图
               型号 段数 减速比 背隙 安装尺寸代号 键槽宽度K 适配电机功率
            代码 法兰尺寸
            ZJU41 42  1
            (单段)            		      4  5  7  10  P1
            (精密背隙)
            P2
            (标准背隙)            		 T1  T2  T3        无指定(无键槽)          100W伺服/42步进
            60  3  4  5  7  10  T1  T2  T3  T4 无指定(无键槽)  5      200W/400W伺服/57步进
            90  T1  T2  T3        无指定(无键槽)  5  6 750W伺服/86步进
            115  T1  T2  T3  T4 无指定(无键槽)  6  8 1/1.5KW伺服/110/130步进
            142  T1  T2  T3        8  10  12  1/1.5KW/2KW/3KW伺服
            180       10  12  3KW/4KW/5KW伺服
            220                      12  16  4KW/5KW伺服

            请参考下方尺寸表选择适配的键槽。

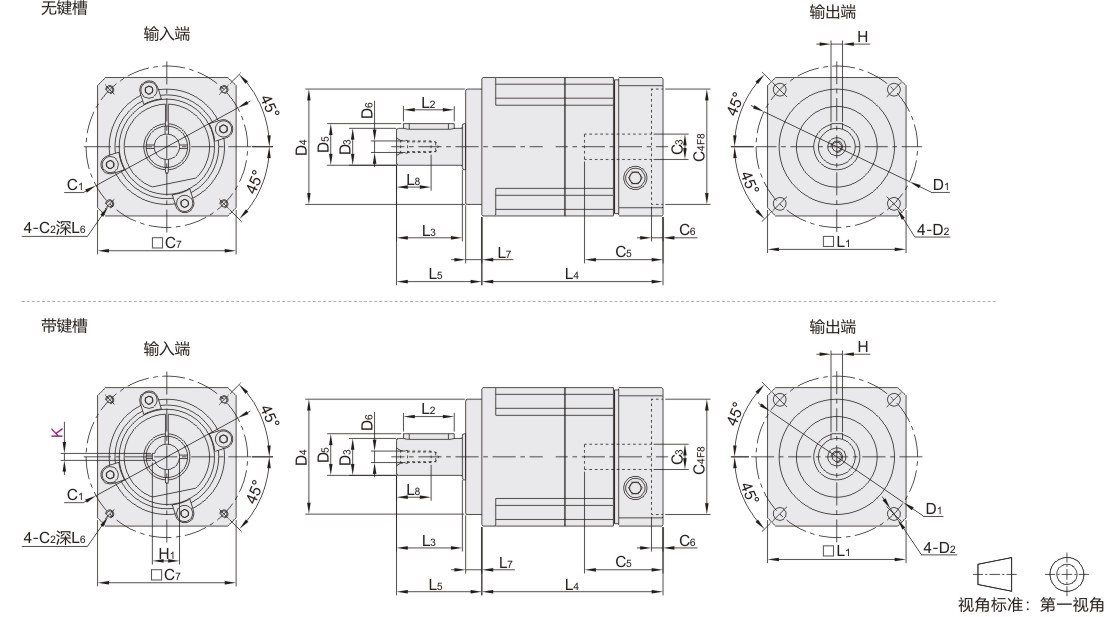

            尺寸表

            法兰
            尺寸            		 安装尺
            寸代号            		 电机连接板尺寸 D1 D2 D3 D4 D5 D6 H H1 K L1 L2 L3 L4 L5 L6 L7 L8
            C1 C2 C3 C4 C5 C6 C7
            42 T1 43.8 3.5 5 22 28
            		 3.5
            		 42.6
            		 50
            		 3.5
            		 13
            		 35
            		 18
            		 M4
            		 5
            		 —
            		 —
            		 42.6
            		 16
            		 19.5
            		 58.8
            		 26
            		 4 5.5
            		 12
            T2 45 M3 8 30
            		 7
            T3 46 M4 8
            60 T1 66.7 M4
            		 8 38.1 34
            		 5 60 70 5.5 16 50 18 M5 5 — — 60 22 28.5 78.5 37 10 7 15
            T2 70
            		 11 50
            T3 14 16.3 5
            T4 M5 12
            90 T1 98.4 M5
            		 14 73 42 6.5
            		 86 100 7 22
            		 80
            		 24.5
            		 M8
            		 6
            		 16.3 5 90
            		 28
            		 36.5
            		 102
            		 45
            		 15
            		 7
            		 19
            T2 90
            		 19 70
            		 80 21.8 6
            T3 M6
            115 T1 115 M8
            		 19 95 64 10 115 130 9 32 110 35 M12 10 21.8 6 115 40 51 138 61 20 8 28
            T2 145 22 110 130 25.3 8
            T3 115 24 95 115 27.3
            T4 145 110 130
            142 T1 145 M8 22 110 75 10 142
            		 165
            		 11
            		 40
            		 130
            		 43
            		 M16
            		 12
            		 25.3 8 142
            		 63
            		 79
            		 153.5 97
            		 20 15
            		 38
            T2 200
            		 M12
            		 35 114.3
            		 81.5 8 38.3 10 160
            		 30
            T3 42 45.3 12
            180 T1 215 180 88 190 215 13
            		 55
            		 160
            		 59
            		 M20
            		 16
            		 45.3
            		 12
            		 180
            		 70
            		 82
            		 184
            		 105
            		 30
            		 20
            		 44
            T2 200
            		 114.3
            		 180
            T3 35 38.3 10
            220 T1 235 55 200 119 10
            		 220
            		 250
            		 17
            		 75
            		 180
            		 79.5
            		 M20
            		 20
            		 59.3 16 220
            		 90
            		 105
            		 215.5
            		 138
            		 30
            		 30
            		 42
            T2 215
            		 42 114.3 45.3
            		 12
            T3 180

            C1~C7尺寸是公制标准电机连接板尺寸，请依据所用的电机决定相应代号。

            法兰端尺寸如有任何差异请联系工程（可根据电机尺寸进行来图定制）。



            减速机性能表

            规格 单位 段数 减速比 法兰尺寸
              42    60  90  115  142  180  220

            额定输出扭矩TN            		 N·m 1  3    一   53  145  290  500  950  1550
            4    19    55  150  300  540  1050  1650
            5    17    54  140  290  650  1200  1700
            7    14    44  125  270  555  1150  1500
            10    11    37  95  220  460    910  1250
            2  15    一   53  145  290  500    950  1550
            20    19    55  150  300  540  1050  1650
            25    17    54  140  290  650  1200  1700
            30    一   54  140  290  500  950  1700
            35    17    54  140  290  650  1200  1700
            40    55  150  300  540  1050  1650
            50    54  140  290  650  1200  1700
            70    44  125  270  555  1150  1500
            100    11    37  95  220  460    910  1250
            最大输出力矩T2N N·m 1、2 3～100 2倍额定扭矩输出
            满载效率 % 1  3～10 97% 95%
            2  15～100 94% 92%
            平均使用寿命 h 1、2 3～100 20000
            工作温度 ℃ 1、2 3～100 -10℃~90℃
            防护等级 一 1、2 3～100 IP65
            安装方向 一 1、2 3～100 任意方向
            精密背隙P1 arcmin 1  3～10   ≤5   ≤4 ≤4 ≤3 ≤3   ≤3 ≤3
            2  12～100   ≤6 ≤6 ≤5 ≤5   ≤5 ≤5
            标准背隙P2 arcmin 1  3～10   ≤7   ≤6 ≤6 ≤5 ≤5   ≤5 ≤5
            2  15～100   ≤8 ≤8 ≤7 ≤7   ≤7 ≤7
            额定输入转速n1N rpm 1、2 3～100      4000  5000  4000  4000  3000    3000  2000
            最大容许径向力F2rb N 1、2 3～100    510 1010  1780  3420  9400    14500  11120
            最大容许轴向力F2ab N 1、2 3～100 410       600  1500  2650  4700    6200  8560
            噪音值 dB 1、2 3～100 58  58      60  63  65    67  70
