查看大图
型号筛选
未生成型号，还有 5 项未选择
重置
代码
产品选型
法兰尺寸
段数
减速比
背隙
安装尺寸代号
图片仅供参考，请以已选的规格为准
标准型 通用行星减速机 方法兰 法兰尺寸：42 斜齿•双段
品牌名称：
怡合达
条件筛选：
性价比 标准型
类型 通用型
法兰尺寸 42
齿形 斜齿
段数 双段
法兰安装 方法兰
背隙 P2
支撑 单支撑
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
|
| ZJU82 | 斜齿 | 双段 |

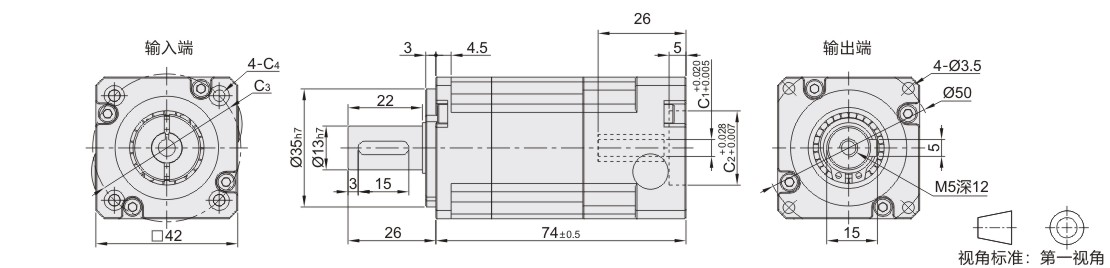

参数图
选型表
| 型号 | 段数 | 减速比 | 背隙 | 安装尺寸代号 | 电机连接板尺寸 | ||||||||||||||||||||||||||
| 代码 | 法兰尺寸 | C1 | C2 | C3 | C4 | ||||||||||||||||||||||||||
| ZJU82 | 42 | 2 (双段) |
12 15 16 20 25 28 35 40 50 70 100 |
P2 (标准背隙) |
T1 | 8 | 30 | 45 | M3深8 | ||||||||||||||||||||||
| T2 | 46 | M4深8 | |||||||||||||||||||||||||||||
| T3 | 5 | 22 | 43.8 | Ø3.4深15 | |||||||||||||||||||||||||||
性能参数表
| 段数 | 减速比 | 额定输出 扭矩N·m |
最大输出 力矩N·m |
满载效率 | 平均 使用寿命 |
工作温度 | 防护等级 | 安装方向 | 标准背隙P2 | 额定输入 转速 |
最大容许 径向力 |
最大容许 轴向力 |
噪音值 dB |
||||||||||||||||||||||||||||||||
| 2 (双段) |
12 | 13 | 32.5 | 94% | 20000h | -10°C~90°C | IP65 | 任意方向 | ≤18arcmin | 3000rpm | 680N | 340N | ≤62 | ||||||||||||||||||||||||||||||||
| 15 | 15 | 37.5 | |||||||||||||||||||||||||||||||||||||||||||
| 16 | 13 | 32.5 | |||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | 37.5 | |||||||||||||||||||||||||||||||||||||||||||
| 25 | 13 | 32.5 | |||||||||||||||||||||||||||||||||||||||||||
| 28 | 13 | 32.5 | |||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | 37.5 | |||||||||||||||||||||||||||||||||||||||||||
| 40 | 13 | 32.5 | |||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | 37.5 | |||||||||||||||||||||||||||||||||||||||||||
| 70 | 12 | 30 | |||||||||||||||||||||||||||||||||||||||||||
| 100 | 9 | 22.5 | |||||||||||||||||||||||||||||||||||||||||||
-
