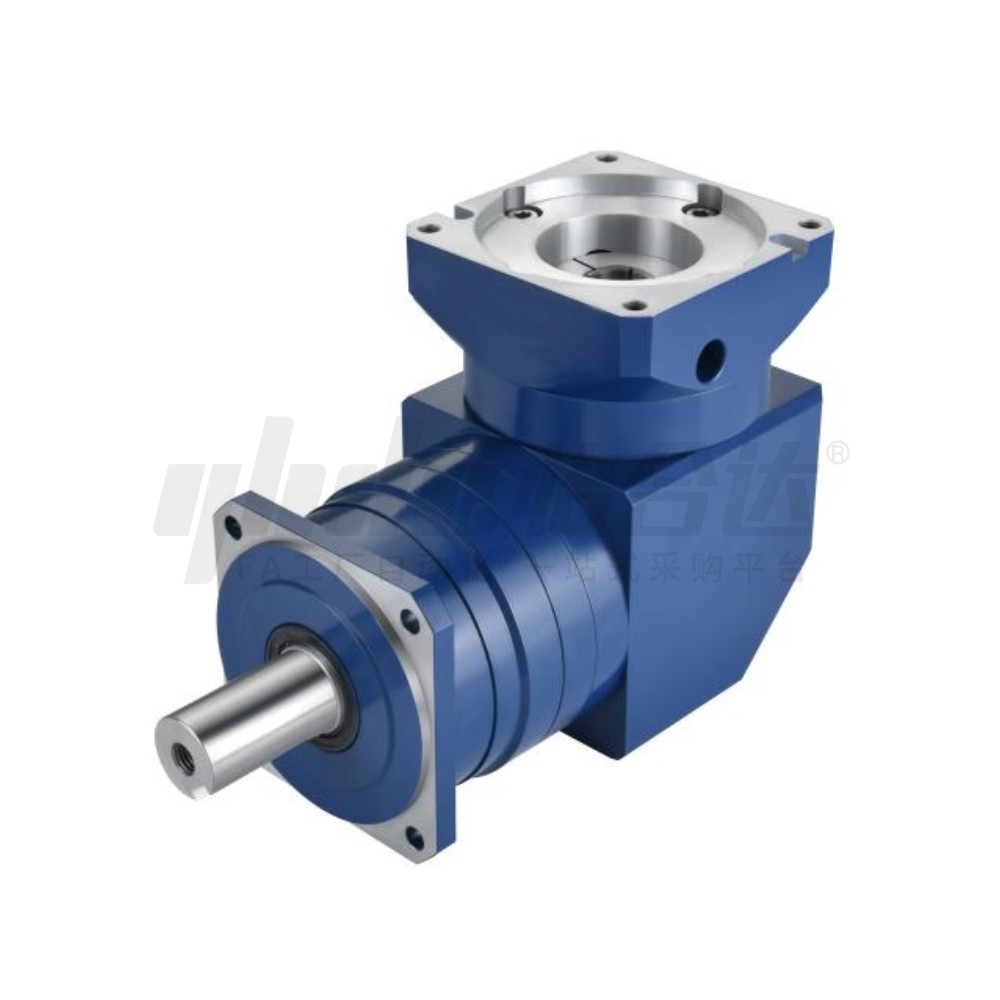

        精密型 转角行星减速机 方法兰 圆机身 双支撑·斜齿·单段/双段

        条件筛选：

        性价比 精密型
        类型 转角型
        法兰尺寸 60/90/115
        齿形 斜齿
        段数 单段/双段
        法兰安装 方法兰
        背隙 P1
        支撑 双支撑
        机身形状 圆机身

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 适配电机
            ZJU63 斜齿 单段/双段 伺服电机/步进电机



            参数图



            选型表

            型号 段数 减速比 背隙 轴径
            d            		 定位凸台
            D            		 安装孔中心距
                C            		 安装孔
            M            		 输入端键槽尺寸 适配电机
            代码 法兰尺寸 J H
            ZJU63 60  1
            (单段)            		 3  4  5  7  10 P1
            (精密背隙)            		  8  38.1  66.67  M4 一 一 400W伺服/57步进
            14  50  70  M4 M5
            14J5 5  16.5
            90  14  73  98.5  M5 一 一 750W伺服/86步进
            19  70  90  M5 M6
            19J6 6  21.8
            115  19  95  115  M6 一 一 低惯量1/1.5KW伺服
            19J6 6  21.8
            22  110  145  M8 一 一
            22J8 8  25.3
            24  95  115  M6 一 一
            110  145  M8
            24J8 95  115  M6 8  27.3
            110  145  M8
            60  2
            (双段)            		 15  16  20  25
            28  30  35  40
            50  70  100                 		  8  38.1  66.67  M4 一 一 400W伺服/57步进
            14  50  70  M4 M5
            14J5 5  16.5
            90  14  73  98.5  M5 一 一 750W伺服/86步进
            19  70  90  M5 M6
            19J6 6  21.8
            115  19  95  115  M6 一 一 低惯量1/1.5KW伺服
            19J6 6  21.8
            22  110  145  M8 一 一
            22J8 8  25.3
            24  95  115  M6 一 一
            110  145  M8
            24J8 95  115  M6 8  27.3
            110  145  M8

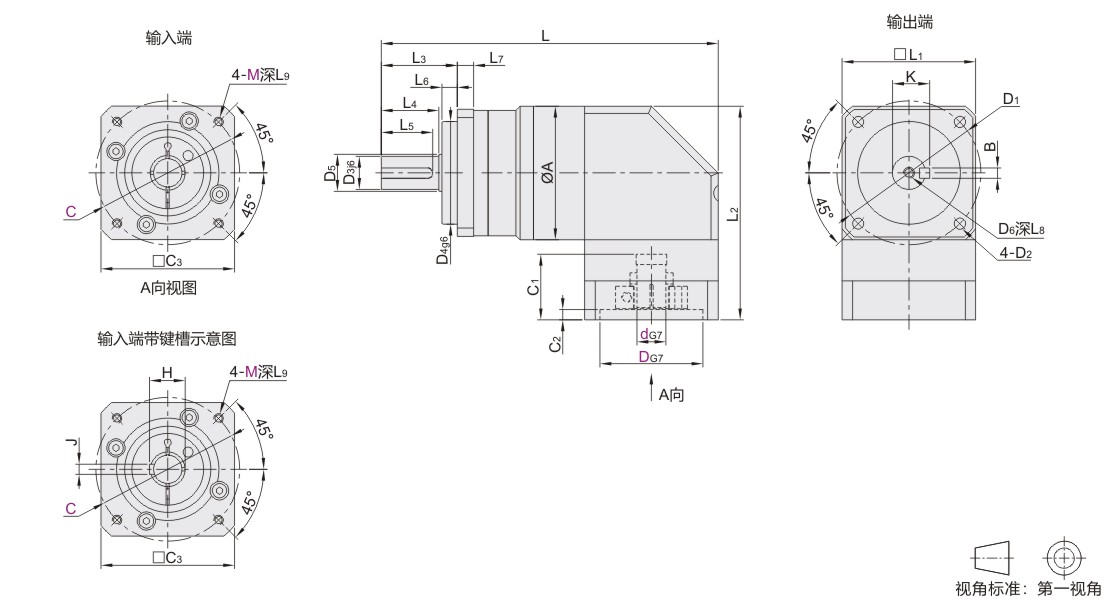

             尺寸表

            法兰尺寸 段数 D1 D2 D3 D4 D5 D6 L L1 L2 L3 L4 L5 L6 L7 L8 L9 A B K C1 C2 C3
            60 1 70 5.5 16 50 18 M5 164 62 104 37 28 25 7.5 8 10 8 65 5 18 32 5 65
            2 188
            90 1 100 6.5 22 80 25 M8 215 90 138 48 36 33 10.5 12 16 12 93 6 24.5 42 6 90
            2 251
            115 1 130 9 32 110 35 M12 280.5 115 182 65 58 50 5.5 15 25 16 120 10 35 60 8 130
            2 322



             因电机差异，部分尺寸略有不同，详情见3D模型。

             减速机性能表

            规格 单位 段数 减速比 法兰尺寸
            60  90  115
            额定输出扭矩TN Nm 1  3  35  100  230
            4  45  110  270
            5  44  105  255
            7  40  100  180
            10  22  50  120
            2  15  35  100  230
            16  45  110  270
            20
            25  44  115  255
            28  45  110  270
            30  35  100  230
            35  44  105  255
            40  45  110  270
            50  44  105  255
            70  40  100  180
            100  22  50  120
            最大输出力矩T2N Nm 1、2 3~100 2倍额定输出扭矩
            额定输入转速n1r rpm 3000
            最大输入转速n1max rpm 6000
            效率 % 1  3~10 98
            2  15~100 96
            平均寿命 h 1、2 3~100 20000
            重量 kg 1  3~10 1.1  3  6.8
            2  15~100 1.6  4.3  10
            噪音 dB 1、2 3~100 60  62  62
            润滑 一 合成油脂润滑
            防护等级 一 IP65
