工业电脑 嵌入式电阻一体机/嵌入式电容屏一体机
品牌名称：
怡合达
条件筛选：
类型 嵌入式电阻屏一体机
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | |
| ZJA55 | 工业电脑 | 嵌入式电阻屏 |
| ZJA56 | 嵌入式电容屏 | |
特点：
自主品牌X86/ARM多平台工控主板，全新原装高亮度LED背光国际品牌工业屏，确保显示画面更逼真；
丰富多种工业通信接口，最多支持4×Intel千兆接口，可选COM/USB3.0/WIFI/4G；
新一代模块化设计，通用化主机，电容/电阻触摸方式；
全铝合金结构机身，更薄、更轻。每片散热鳍片独创波浪型设计，散热提升30%。

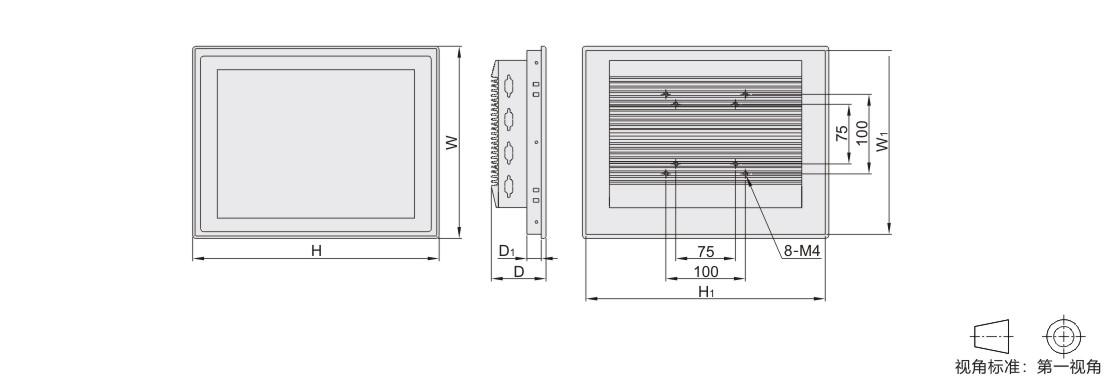

安装机柜开孔尺寸需比W1、 H1的尺寸大2~3mm。
参数图
选型表
| 型号 |
中央处理器 |
内存 |
硬盘 |
网口 数量 |
无线网络 |
中央处理器 规格 |
面板尺寸 |
嵌入尺寸 |
重量 (kg) |
|||||
| 代码 | 规格 | W | H | D | W1 | H1 | D1 | |||||||
| ZJA55 | 7 | J1900 | 4G | 128G | 2 | 无指定 (无无线 网络) Y(带无线 网络) |
J1900 | 150 | 205 | 50 | 140 | 194 | 9 | 1.5 |
| ZJA55 ZJA56 |
10 | J1900 | J1900 | 212.1 | 267.2 | 60.8 | 200 | 254 | 13.5 | 2.7 | ||||
| i65 | i5-6代 | |||||||||||||
| i85 | 8G | 256G | i5-8代 | |||||||||||
| 12 | J6412 | 4G | 128G | J6412 | 241.5 | 310 | 68.8 | 231 | 301 | 18 | 2.96 | |||
| N97 | 8G | 256G | 4 | N97 | ||||||||||
| i65 | 2 | i5-6代 | ||||||||||||
| 15 | i65 | 4G | 128G | i5-6代 | 282.9 | 355 | 270 | 347 | 2.9 | |||||
| 8G | 256G | |||||||||||||
| i85 | i5-8代 | |||||||||||||
| i105 | 16G | 512G | 4 | i5-10代 | ||||||||||
| 16 | i65 | 4G | 128G | 2 | i5-6代 | 246.9 | 396.3 | 238 | 384.5 | 4 | ||||
| 8G | 256G | |||||||||||||
| i105 | 16G | 1T | i5-10代 | |||||||||||
| 4 | ||||||||||||||
| 17 | i65 | 4G | 128G | 2 | i5-6代 | 326 | 390.2 | 315.4 | 379.6 | 5 | ||||
| J6412 | 8G | 256G | J6412 | |||||||||||
| i85 | i5-8代 | |||||||||||||
| 19 | i65 | 4G | 128G | i5-6代 | 356.2 | 431 | 342.5 | 421 | 5.46 | |||||
| i105 | 16G | 256G | i5-10代 | |||||||||||
| 21 | i65 | 4G | 128G | i5-6代 | 372.9 | 530 | 318 | 520 | 6.16 | |||||
| 256G | ||||||||||||||
| J6412 | 8G | J6412 | ||||||||||||
| i85 | 16G | 512G | i5-8代 | |||||||||||
| i105 | 32G | 1T | 4 | i5-10代 | ||||||||||
如需显示器支架可选：NHD11、NHD51、NHD95、NHL59等代码(详见怡合达电商平台)。
技术参数
| 型号 |
ZJA55-7 | ZJA55-10 ZJA56-10 |
ZJA55-12 ZJA56-12 |
ZJA55-15 ZJA56-15 |
ZJA55-16 ZJA56-16 |
ZJA55-17 ZJA56-17 |
ZJA55-19 ZJA56-19 |
ZJA55-21 ZJA56-21 |
|
| 显示器 | 显示器尺寸 | 7” | 10.4" | 12" | 15" | 15.6" | 17" | 19" | 21.5" |
| 分辨率 | 1024×600 | 1024×768 | 1920×1080 | 1280×1024 | 1920×1080 | ||||
| 亮度 | 300cd/m2 | 300cd/m2 | |||||||
| 可视角 | 70/70/60/60 | 80/80/80/80 | 85/85/80/80 | 70/70/60/60 | 85/85/80/80 | 85/85/80/80 | 85/85/80/80 | ||
| 对比度 | 500：1 | 1000：1 | 800：1 | 700：1 | 1000：1 | 800：1 | 1000：1 | ||
| 触屏 | 触摸屏 | 四线电阻式触摸屏 | 工业级电容式多点触摸屏/电阻式单点触摸屏 | ||||||
| 触摸次数 | 5,000,000times | 30,000,000times/5,000,000times | |||||||
| 系统 | 处理器 | J1900 | Intel8th~12thGenCeleronorCore(i3/i5/i7)processoronboardLow-powerCPU | ||||||
| 操作系统 | Windows7/8/10，Linux(默认Windows10) | ||||||||
| 内存 | DDR31600MHz | DDR3/DDR42×SO-DIMM，Upto16GB | |||||||
| 存储 | 1×mSATA,1×SATA | M.2(Nvme)、mSATA、SATA | |||||||
| 接口 | 网口 | 2×RJ4510/100/1000MpbsRealtek | Upto4×IntelGbE | ||||||
| 串口 | 2×RS232 | 2×RS232(如需4×RS232/485需备注） | |||||||
| 显示 | 1×VGA、1×HDMI | 1×VGA、1×HDMI | |||||||
| USB | 4×USB(2×USB2.0、2×USB3.0) | ||||||||
| 音频 | 1×Audio（Line-out@Mic-in2in1） | 1×Audio（Line-out@Mic-in2in1） | |||||||
| WIFI/4G | — | Mini-PCIe扩展、M.2 | |||||||
| 结构 | 前面板 | 铝(高端阳极拉丝) | 铝(高端阳极拉丝) | ||||||
| 底板 | 镀锌板 | 铝合金开模成型散热鳍片板 | |||||||
| 安装方式 | 标准VESA及嵌入式安装 | ||||||||
| 环境 | 工作温度 | -10℃~60℃ | |||||||
| 存储温度 | -20℃~75℃ | ||||||||
| 湿度 | 5%~95%，非凝结状态 | ||||||||
| 电源 | 电源输入 | DC12V@5A | |||||||
| 认证 | 安规认证 | CCC、CE、FCC | |||||||
-
