图片仅供参考，请以已选的规格为准
松下A6交流伺服电机 高惯量小容量 功率750W 无制动器 有制动器 AC交流伺服 23bit绝对式
品牌名称：
松下
条件筛选：
功率(W) 750
容量 小容量
伺服类型 AC交流伺服
惯量 高惯量
旋转编码器 23bit绝对式
种类筛选 松下A6交流伺服电机
参数筛选：
制动器
产品代码：
有 2 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 制动器 | 功率 |
| MHMF | 高惯量小容量 | 无 | 750W |
| 有 |
注意：
如需高速响应性能，请降低负载惯量比后再使用。 使用前请务必仔细阅读《使用说明书》，充分确认注意事项后正确使用。

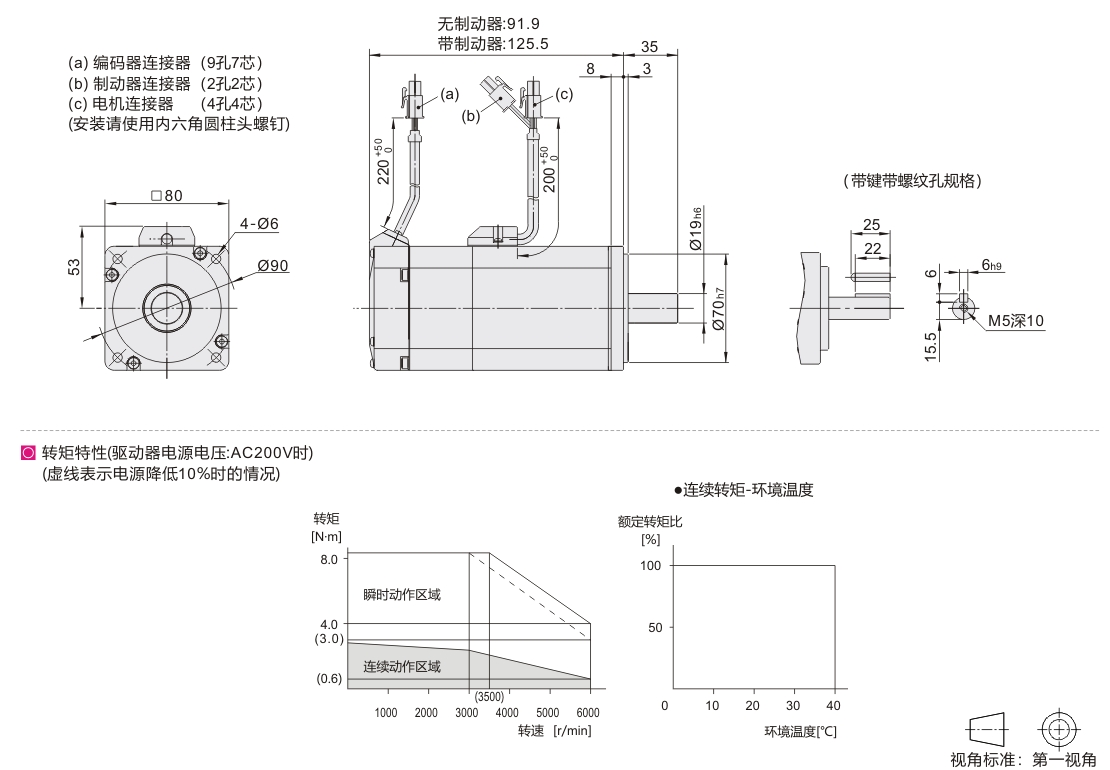

参数图
选型表
| 型号 | 电机额定输出 | 电源电压 | 额定转矩(N·m) | 瞬时最大转矩(N·m) | 防护等级 | 电机规格 | ※适用C型驱动器 | 重量(kg) |
| 无制动器 MHMF082L1U2M |
750W | AC200V | 2.4 | 8.36 | IP65 | 轴：带键带螺纹孔 制动器：无 油封：有 |
MCDLT35SF (通用型A6SF系列) MCDLN35SE (脉冲型A6SE系列) |
2.3 |
| 带制动器 MHMF082L1V2M |
轴：带键带螺纹孔 制动器：有 油封：有 |
3.0 |
※适用C型驱动器详细尺寸详情请在怡合达网站搜索查看。
“位置控制模式图详情请在怡合达网站搜索查看。“速度控制模式图详情请在怡合达网站搜索查看。“转矩控制模式图详情请在怡合达网站搜索查看。“全闭环控制模式图详情请在怡合达网站搜索查看。
基本参数
| 适用C型驱动器 | 通用型 | A6SF系列 | MCDLT35SF | |||||||||||
| 脉冲型 | A6SE系列 | MCDLN35SE | ||||||||||||
| 电源设备容量(kVA) | 1.3 | |||||||||||||
| 额定输出(W) | 750 | |||||||||||||
| 额定电流(A(rms)) | 3.8 | |||||||||||||
| 瞬时最大电流(A(o-p)) | 18.8 | |||||||||||||
| 额定转速(r/min) | 3000 | |||||||||||||
| 最高转速(r/min) | 6000 | |||||||||||||
| 转子惯量 (×10⁻⁴ kg·m²) |
无制动器 | 1.56 | ||||||||||||
| 有制动器 | 1.66 | |||||||||||||
| 对应转子惯量的推荐负载惯量比 | 20倍以下 | |||||||||||||
| 旋转式编码器规格 | 23 bit增量式 | |||||||||||||
| 每一转的分辨率 | 8388608 | |||||||||||||
制动器规格
（是保持制动器，励磁后立即释放。不能用于电机旋转时的制动。）
| 静摩擦转矩 (N·m) | 3.9以上 | ||||||||
| 吸引时间 (ms) | 70以下 | ||||||||
| 释放时间 (ms) | 20以下 | ||||||||
| 励磁电流DC(A) | 0.42 | ||||||||
| 释放电压DC(V) | 1以上 | ||||||||
| 励磁电压DC(V) | 24±2.4 | ||||||||
容许负载(详情请参见下图)
| 组装时 | 径向负载P方向(N) | 686 |
| 轴向负载A方向(N) | 294 | |
| 轴向负载B方向(N) | 392 | |
| 运转时 | 径向负载P方向(N) | 392 |
| 轴向负载A ，B方向(N) | 147 |
※驱动器外形尺寸图详情请在怡合达网站搜索查看。
-
