凸轮型中空旋转平台 大负载
品牌名称：
怡合达
条件筛选：
性价比 标准型
产品种类 凸轮型中空旋转平台
外形尺寸 450
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | |
| ZNT01 | 凸轮型中空旋转平台 | 大负载 |

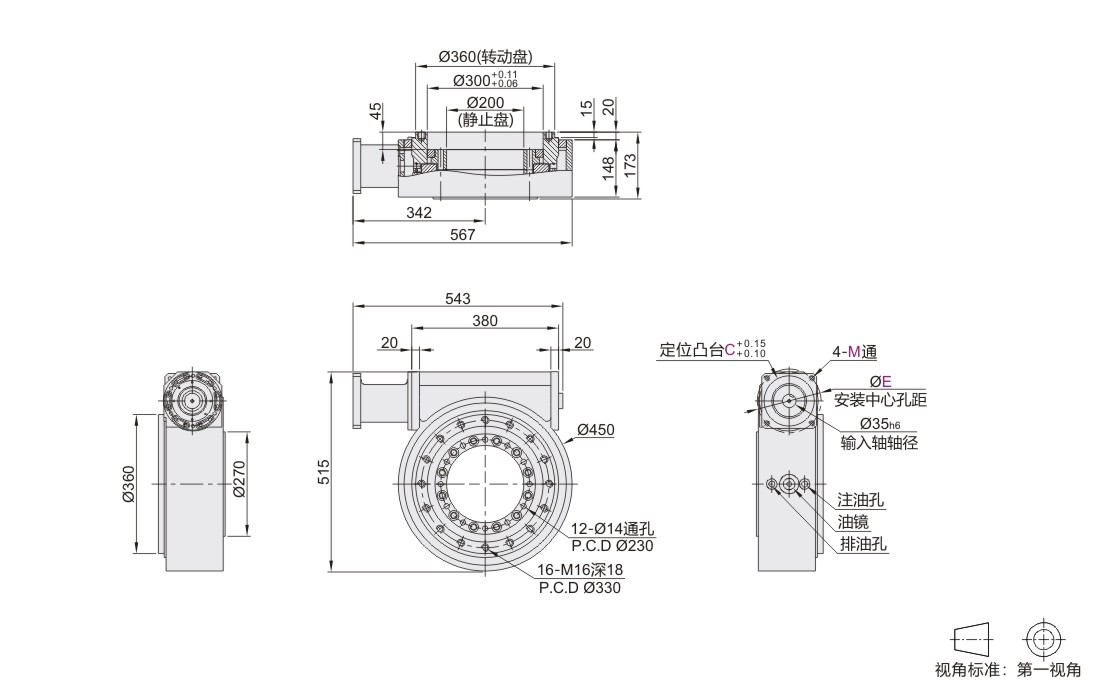

参数图
选型表
| 型号 | 减速比(!) | 安装尺寸 | ||||||||||||||||||||||
| 代码 | 定位凸台C | 安装中心孔距E | 安装孔M | |||||||||||||||||||||
| ZNT01 | 40 | 130 | 165 | M10 | ||||||||||||||||||||
可根据减速机定制安装尺寸。
技术参数
| 工作盘直径 | mm | 360 |
| 中心孔径 | mm | 300 |
| 最小设定单位 | — | 0.001° |
| 轴承结构 | — | 交叉滚子轴承 |
| 减速比 | i | 40 |
| 额定输出扭矩 | N·m | 70 |
| 分割精度 | sec | 20 |
| 重复精度 | sec | 5 |
| 适配伺服电机 | W | ≥3000 |
| 容许承重 | kg | 1700 |
| 最高转速 | rpm | 40 |
| 发盘面跳动 | mm | 0.03 |
| 发盘面平行度 | mm | 0.03 |
| 产品重量 | kg | 132 |
-
