海波齿中空旋转平台 经济型 外形尺寸60
条件筛选：
外形尺寸 60
种类筛选 海波齿中空旋转平台
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 外形尺寸 |
| ZNC30 | 海波齿中空旋转平台 | 60 |
此产品仅适合水平正装，不适合侧装或倒装使用。

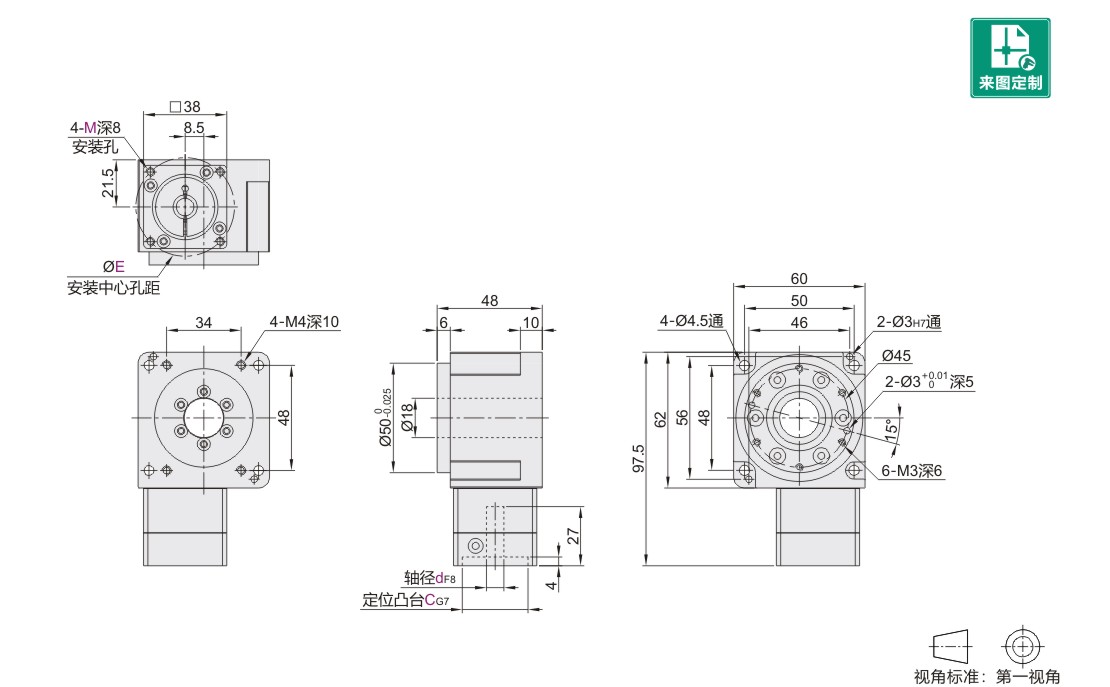

参数图
选型表
| 型号 | 减速比 |
电机安装尺寸 |
安装孔 M |
适用电机 |
|||
| 代码 | 外形尺寸 | 轴径d | 定位凸台C | 安装中心孔距E | |||
| ZNC30 | 60 | 30 | 8 | 30 | 45 | M3 | 伺服电机 |
| 46 | M4 | ||||||
| 5 | 22 | 31 | M3 | 42步进电机 | |||
技术参数
| 代码 | ZNC30 | |
| 轴承结构 |
交叉滚子轴承 | |
| 减速比 | i | 30 |
| 额定输出扭矩 | N. m | 35 |
| 最大输出扭矩 | N. m | 3倍额定扭矩 |
| 定位精度 | arc-min | ≤1 |
| 反复定位精度 | arc-sec | ≤30 |
| 容许盘面转速 | rpm | 100 |
| 适配伺服电机 | W | 100 |
| 适配步进电机 | 42步进电机 | |
| 容许轴向负载 | N | 2100 |
| 容许径向负载 | N | 2100 |
| 设计承重 | kg | 10 |
| 容许惯性力矩 | N. m | 15 |
| 倾覆力矩 | N. m | 180 |
| 精度寿命 | h | 20000(间歇运转) |
| 防护等级 | IP | 54 |
| 润滑方式 | 长效润滑 | |
| 安装方式 | 水平安装 | |
| 旋转平台同心度 | mm | ≤0.01 |
| 旋转平台平行度 | mm | ≤0.01 |
| 传动效率 | % | 90 |
| 噪音 | db | ≤60 |
| 重量 | kg | 0.9 |
-
