        侧轴型中空旋转平台 经济型 外形尺寸180

        品牌名称：

        怡合达

        条件筛选：

        外形尺寸 180
        种类筛选 侧轴型中空旋转平台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 外形尺寸
            ZNC21 侧轴型中空旋转平台 180






            可支持其它电机安装尺寸的定制。

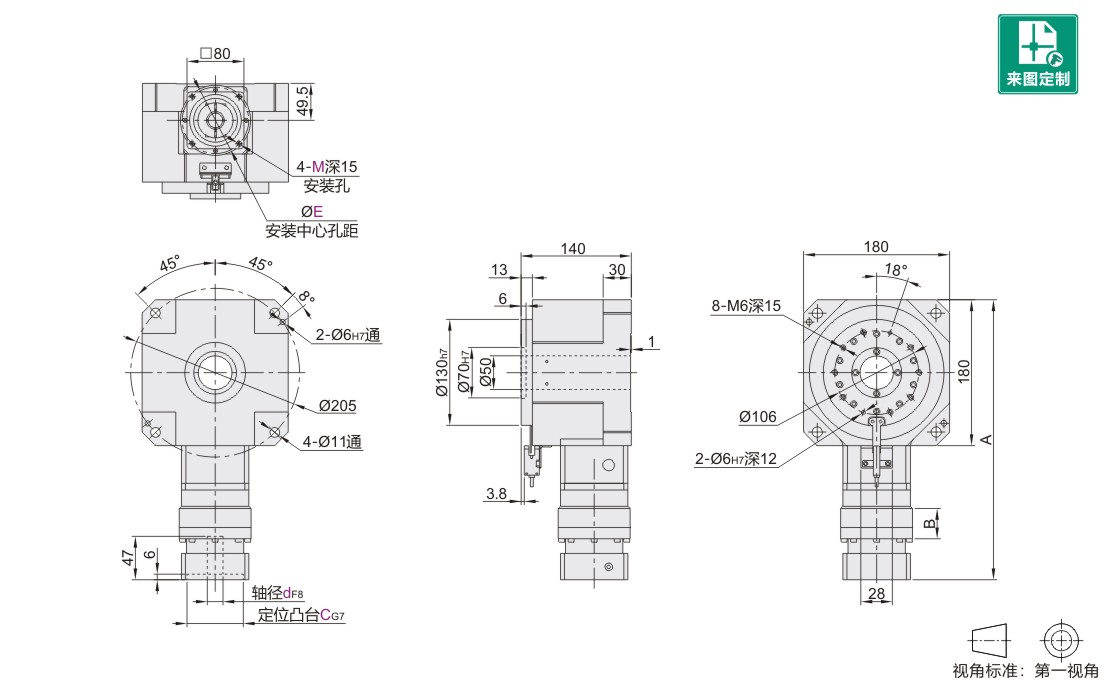

            参数图



             选型表

            型号 段数
            		 减速比
            		 电机安装尺寸
            		 安装孔
            M            		 传感器 A
            		 适用电机
            代码 外形尺寸 轴径d 定位凸台C 安装中心孔距E
            ZNC21 180  1(单段) 15  21  30  14 73 98.4 M5 无指定(NPN)
            P(PNP)            		 331.4 步进电机
            19 85 132 M8
            2(双段)                60  75  105  120  150  210  300 14 73 98.4 M5 361.9
            19 85 132 M8
            1(单段) 15  21  30  19 70 90 M5 M6 331.4 伺服电机
            80 100 M6
            22 110 145 M8 349.4
            2(双段)               60  75  105  120  150  210  300 19 70 90 M5 M6 361.9
            80 100 M6
            22 110 145 M8 391.9



             技术参数

            型号
            		 ZNC21-180-1
            		 ZNC21-180-2
            轴承结构 / 交叉滚子轴承
            减速比 i 15  21  30  60  75  105  120  150  210  300
            额定输出扭矩 N. m 430  400  360  430  430  430  430  430  400  360
            最大输出扭矩 N. m 3倍额定扭矩
            定位精度 arc-min ≤2 ≤4
            反复定位精度 arc-sec ≤30 ≤60
            容许盘面转速 rpm 200（间歇运转）
            适配伺服电机 W 750 ~ 1500
            适配步进电机 / 86/110步进电机
            容许轴向负载 N 13500
            容许径向负载 N 13500
            设计承重 Kg 150
            容许惯性力矩 N. m 110
            扭矩刚性 N. m/arcmin 45
            倾覆力矩 N. m 1420
            精度寿命 h 20000(间歇运动)
            防护等级 IP 54
            润滑方式 / 长效润滑
            安装方式 / 任意
            旋转平台同心度 mm ≤0.01
            旋转平台平行度 mm ≤0.01
            传动效率 % 95  90
            噪音 db ≤63
            重量 Kg 17  19
