产品选型
外形尺寸
段数
减速比
d
C
E
M
图片仅供参考，请以已选的规格为准
侧轴型中空旋转平台 经济型 外形尺寸260
条件筛选：
外形尺寸 260
种类筛选 侧轴型中空旋转平台
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 外形尺寸 |
| ZNC23 | 侧轴型中空旋转平台 | 260 |
可支持其它电机安装尺寸的定制。

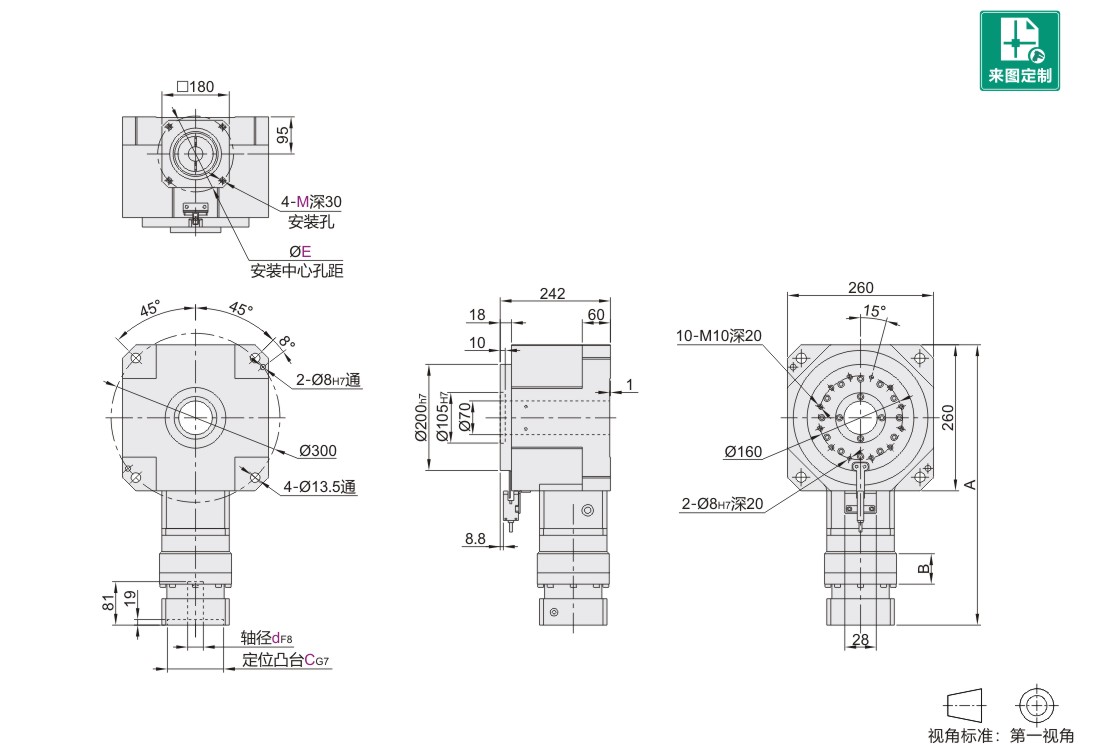

参数图
选型表
| 型号 |
段数 |
减速比 |
电机安装尺寸 |
安装孔 M |
A |
B |
适用电机 |
|||
| 代码 | 外形尺寸 | 轴径d | 定位凸台C | 安装中心孔距E | ||||||
| ZNC23 | 260 | 1(单段) | 15 21 30 | 35 | 114.3 | 200 | M12 | 519 | 50 | 伺服电机 |
| 2(双段) | 60 75 105 120 150 210 300 | 580 | 111 | |||||||
技术参数
| 型号 |
ZNC23-260-1 |
ZNC23-260-2 |
|||||||||
| 轴承结构 | / | 交叉滚子轴承 | |||||||||
| 减速比 | i | 15 | 21 | 30 | 60 | 75 | 105 | 120 | 150 | 210 | 300 |
| 额定输出扭矩 | N. m | 2950 | 2650 | 2200 | 2950 | 2950 | 2950 | 2950 | 2950 | 2650 | 2200 |
| 最大输出扭矩 | N. m | 3倍额定扭矩 | |||||||||
| 定位精度 | arc-min | ≤2 | ≤4 | ||||||||
| 反复定位精度 | arc-sec | ≤30 | ≤60 | ||||||||
| 容许盘面转速 | rpm | 200(间歇运转) | |||||||||
| 适配伺服电机 | W | 2000~5000 | |||||||||
| 适配步进电机 | / | 130步进电机 | |||||||||
| 容许轴向负载 | N | 29600 | |||||||||
| 容许径向负载 | N | 29600 | |||||||||
| 设计承重 | Kg | 1000 | |||||||||
| 容许惯性力矩 | N. m | 750 | |||||||||
| 扭矩刚性 | N. m/arcmin | 175 | |||||||||
| 倾覆力矩 | N. m | 6300 | |||||||||
| 精度寿命 | h | 20000h（间歇运动） | |||||||||
| 防护等级 | IP | 54 | |||||||||
| 润滑方式 | / | 长效润滑 | |||||||||
| 安装方式 | / | 任意 | |||||||||
| 旋转平台同心度 | mm | ≤0.01 | |||||||||
| 旋转平台平行度 | mm | ≤0.01 | |||||||||
| 传动效率 | % | 95 | 90 | ||||||||
| 噪音 | db | ≤67 | |||||||||
| 重量 | Kg | 46 | 52 | ||||||||
-
