查看大图
型号筛选
未生成型号，还有 6 项未选择
重置
代码
产品选型
外形尺寸
减速比(i)
d
C
E
M
图片仅供参考，请以已选的规格为准
标准型中空旋转平台 外形尺寸200
品牌名称：
怡合达
条件筛选：
性价比 标准型
产品种类 中空旋转平台
外形尺寸 200
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

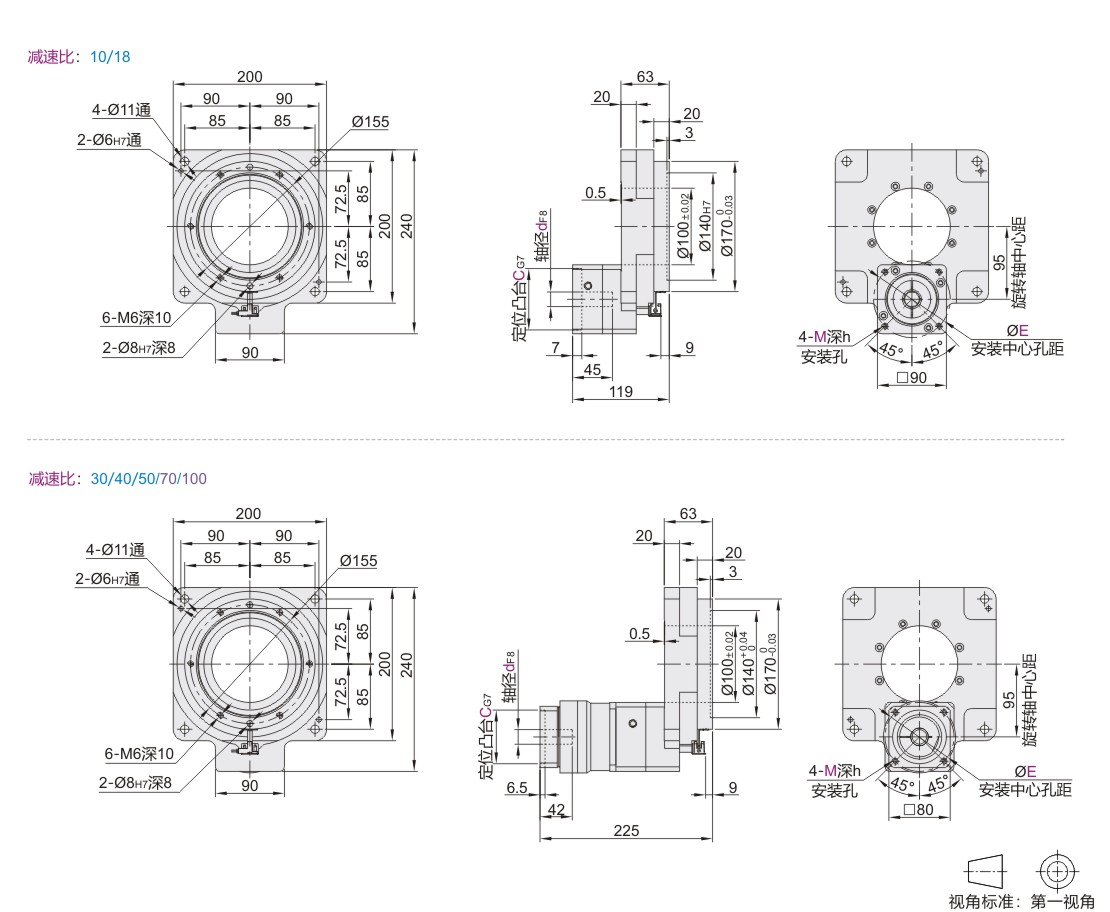

参数图
材质图
| 代码 | 类型 | 适用电机 |
| ZNC17 | 中空旋转平台 | 步进电机 伺服电机 |
此产品包含1个NPN传感器。
参数图
选型表
| 型号 | 减速比(i) | 电机安装尺寸 | 适用电机 | |||||
| 代码 | 外形尺寸 | 轴径d | 定位凸台C | 安装中心孔距E | 安装孔M | h | ||
| ZNC17 | 200 | 10 18 30 40 50 70 100 |
14 | 73 | 98.4 | M5 | 12 | 86步进电机 |
| 19 | 70 | 90 | 15 | 750W伺服电机 | ||||
| M6 | ||||||||
减速比10/18为中空旋转平台本体。 减速比30~100为中空旋转平台本体+行星减速机组件合。
技术参数
| 外形尺寸 | 200 | ||||||
| 支撑轴承结构 | 交叉滚子轴承 | ||||||
| 减速比 | 1段 | 2段 | |||||
| 10 | 18 | 30 | 40 | 50 | 70 | 100 | |
| 额定输出扭矩(N·m) | 95 | 55 | 135 | ||||
| 最大输出扭矩(N·m) | 3倍额定扭矩 | ||||||
| 定位精度(arcmin) | ≤1 | ≤3 | |||||
| 重复定位精度(arcsec) | ≤15 | ≤30 | |||||
| 容许盘面转速(rpm) | 200（间歇运转） | ||||||
| 容许轴向负载(N) | 4000 | ||||||
| 容许惯性力矩(N·m) | 100 | ||||||
| 精度寿命(h) | 30000（间歇运转） | ||||||
| 旋转平台同心度(mm) | ≤0.01 | ||||||
| 旋转平台平行度(mm) | ≤0.02 | ||||||
| 传动效率 | 95% | 90% | |||||
| 防护等级 | IP50 | ||||||
| 重量(kg) | 8.1 | 11.6 | |||||
| 设计承重(kg) | 70 | 50 | 70 | ||||
如何阅读规格
① 额定输出扭矩
这是用于界定减速器机械部件中机械强度的限值。更改负载后，请务
必在容许扭矩范围内使用该部件。
② 容许盘面转速
这是根据减速器机械部件的机械强度确定的中空旋转平台的容许转速。
③ 定位精度
该值表示中空旋转平台在某一位置正向和反向定位时，停止角度的差值。
④ 重复定位精度
该值表示在相同位置和相同方向重复定位时会产生多少公差。
⑤ 容许轴向负载
该值表示中空旋转平台驱动轴方向给定的轴向负载容许值。
⑥ 容许惯性力矩
在偏离中空旋转平台中心的离心位置施加负载时，就会对中空旋转平台施
力，使其倾斜。这时就意味着力矩容许值按照离心量进行计算，X负载。
⑦ 旋转平台同心度
这表示中空旋转平台的安装表面空载转动时的最大跳动幅度值。
⑧ 旋转平台平行度
这表示中空旋转平台的安装表面向中空旋转平台上的机器倾斜的幅度。
⑨ 防护等级
这是基于IEC60529和EN60034-5（=IEC60034-5），对防护结构界定的
防尘和防水等级。
-
