      型号：

      ZNC17-200-10-d14-C73-E98.4-M5

      复制

      型号筛选

      型号已生成

      重置

      代码

      产品选型

      外形尺寸

      减速比(i)

      d

      C

      E

      M

      查看大图

      图片仅供参考，请以已选的规格为准

        标准型中空旋转平台 外形尺寸200

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        产品种类 中空旋转平台
        外形尺寸 200

        产品型号：

        ZNC17-200-10-d14-C73-E98.4-M5

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            ZNC17 标准型中空旋转平台

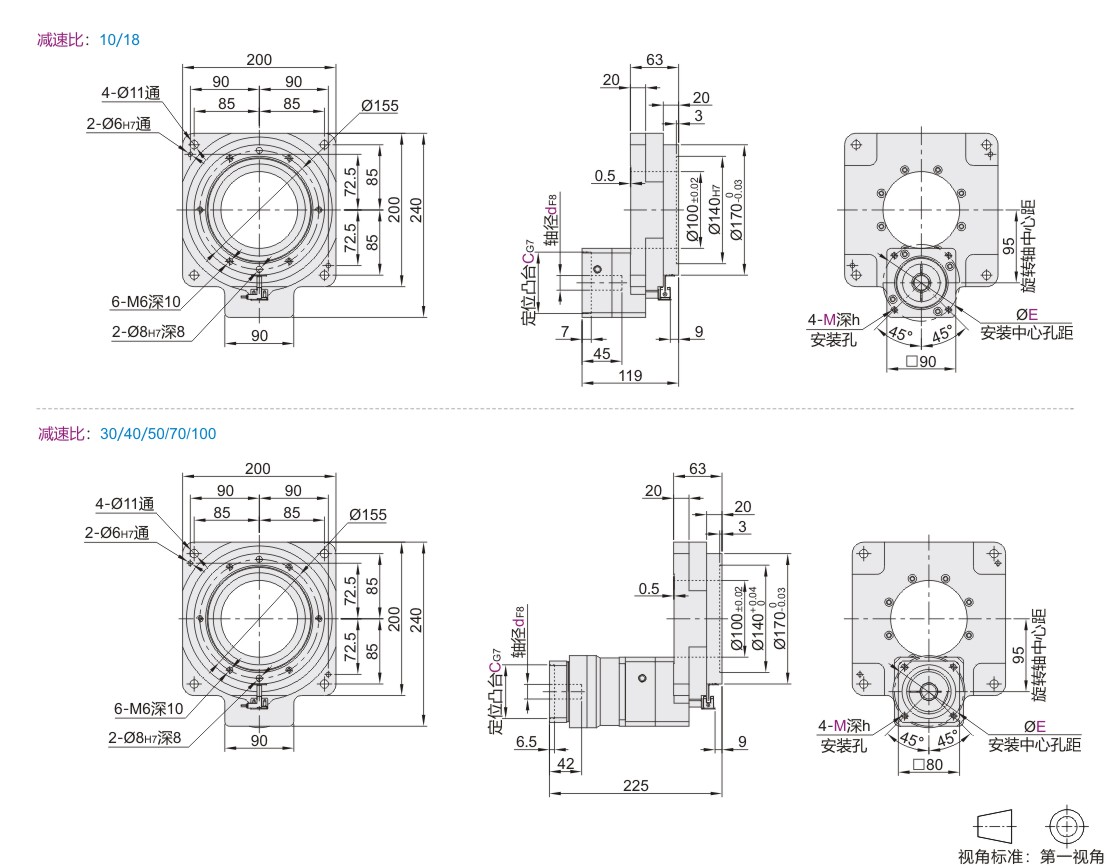

            参数图



             选型表

            型号  减速比(i) 电机安装尺寸
            传感器            		 适用电机
            代码 外形尺寸 轴径d 定位凸台C 安装中心孔距E 安装孔M h

            ZNC17
            200
            10 18 30 40
            50 70 100

            		 12.7 73 98.4 M5
            		 12
            无指定（NPN）
            P（PNP）
            		 86步进电机
            14
            19
            		 70 90 M5 15
            		 750W伺服电机
            M6
            80 100 M6



            减速比10/18为中空旋转平台本体。                           减速比30~100为中空旋转平台本体+行星减速机组件合。



             技术参数

            外形尺寸 200
            支撑轴承结构 交叉滚子轴承
            减速比 1段 2段
            10  18  30  40  50  70  100
            额定输出扭矩(N·m) 95  55  135
            最大输出扭矩(N·m) 3倍额定扭矩
            定位精度(arcmin) ≤1 ≤3
            重复定位精度(arcsec) ≤15 ≤30
            容许盘面转速(rpm) 200（间歇运转）
            容许轴向负载(N) 4000
            容许惯性力矩(N·m) 100
            精度寿命(h) 30000（间歇运转）
            旋转平台同心度(mm) ≤0.01
            旋转平台平行度(mm) ≤0.02
            传动效率 95% 90%
            防护等级 IP50
            重量(kg) 8.1  11.6
            设计承重(kg) 70  50  70



            如何阅读规格



            ① 额定输出扭矩
                 这是用于界定减速器机械部件中机械强度的限值。更改负载后，请务
                 必在容许扭矩范围内使用该部件。
            ② 容许盘面转速
                 这是根据减速器机械部件的机械强度确定的中空旋转平台的容许转速。
            ③ 定位精度
                 该值表示中空旋转平台在某一位置正向和反向定位时，停止角度的差值。
            ④ 重复定位精度
                 该值表示在相同位置和相同方向重复定位时会产生多少公差。
            ⑤ 容许轴向负载
                 该值表示中空旋转平台驱动轴方向给定的轴向负载容许值。
            ⑥ 容许惯性力矩
                 在偏离中空旋转平台中心的离心位置施加负载时，就会对中空旋转平台施
                 力，使其倾斜。这时就意味着力矩容许值按照离心量进行计算，X负载。
            ⑦ 旋转平台同心度
                 这表示中空旋转平台的安装表面空载转动时的最大跳动幅度值。
            ⑧ 旋转平台平行度
                 这表示中空旋转平台的安装表面向中空旋转平台上的机器倾斜的幅度。
            ⑨ 防护等级
                 这是基于IEC60529和EN60034-5（=IEC60034-5），对防护结构界定的
                 防尘和防水等级。
