查看大图
型号筛选
未生成型号，还有 6 项未选择
重置
代码
产品选型
外形尺寸
减速比
d
C
E
M
图片仅供参考，请以已选的规格为准
直角一体型中空旋转平台 外形尺寸60
品牌名称：
怡合达
条件筛选：
性价比 标准型
产品种类 直角型中空旋转平台
外形尺寸 60
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

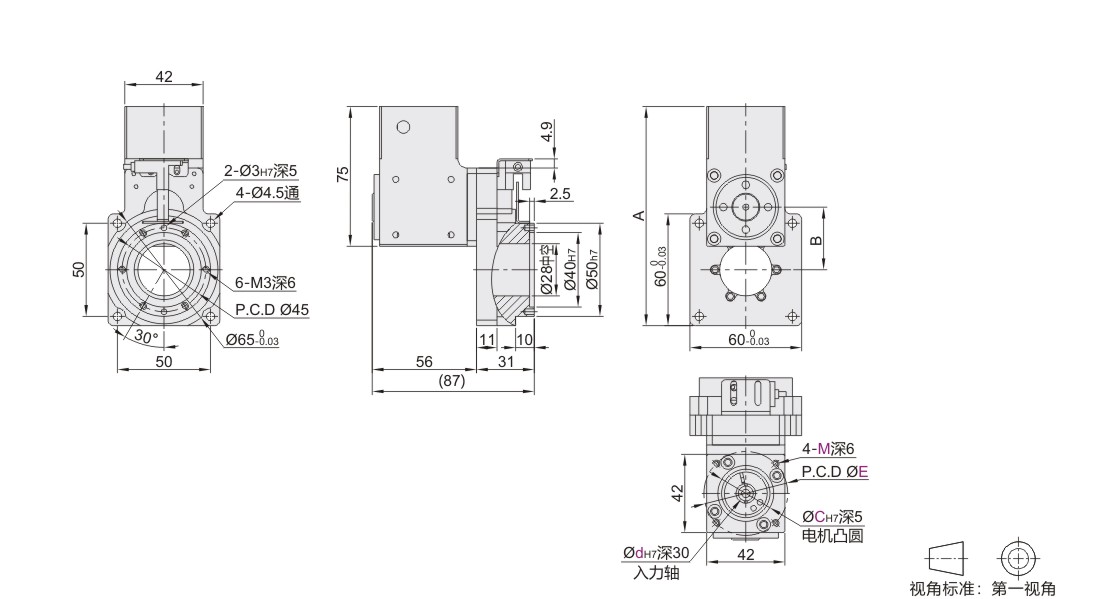

参数图
材质图
| 代码 | 类型 | 适用电机 |
| ZNC61 | 直角一体型中空旋转平台 | 步进电机/伺服电机 |
参数图
选型表
| 型号 | 减速比 |
电机安装尺寸 | 安装孔M | A | B | 适用电机 |
||||||||||||||||||||||||||||||
| 代码 | 外形尺寸 | 轴径d | 定位凸台C | 安装中心孔距E | ||||||||||||||||||||||||||||||||
| ZNC61 | 60 | 10 15 25 | 5 | 22 | 43.84 | M3 | 117.6 | 33.6 | 步进电机 | |||||||||||||||||||||||||||
| 8 | 30 | 45 | 伺服电机 | |||||||||||||||||||||||||||||||||
| 46 | M4 | |||||||||||||||||||||||||||||||||||
| 20 30 50 | 5 | 22 | 43.84 | M3 | 115 | 31 | 步进电机 | |||||||||||||||||||||||||||||
| 8 | 30 | 45 | 伺服电机 | |||||||||||||||||||||||||||||||||
| 46 | M4 | |||||||||||||||||||||||||||||||||||
10/15/25减速比为旋转平台本体5比+换向器；20/30/50减速比为旋转平台本体10比+换向器。
技术参数
| 轴承结构 | — | 交叉滚子轴承 |
|
| 减速比 | i | 10/15/25 | 20/30/50 |
| 额定输出扭矩 | N. m | 5 | 4 |
| 最大输出扭矩 | N. m | 3倍额定扭矩 | |
| 定位精度 | arc-min | ≤1 .5 | |
| 反复定位精度 | arc-sec | ≤20 | |
| 容许盘面转速 | rpm | 200(间歇运转) | |
| 适配伺服电机 | W | 50~100 | |
| 适配步进电机 | / | 42步进电机 | |
| 容许轴向负载 | N | 230 | |
| 容许惯性力矩 | N. m | 5 | |
| 扭矩刚性 | N. m/arcmin | 2.5 | |
| 倾覆力矩 | N. m | 142 | |
| 精度寿命 | h | 30000h(间歇运动) | |
| 防护等级 | IP | 50 | |
| 润滑方式 | / | 长效润滑 | |
| 安装方式 | / | 任意 | |
| 旋转平台同心度 | mm | ≤0.01 | |
| 旋转平台平行度 | mm | ≤0.01 | |
| 传动效率 | % | 95 | |
| 噪音 | db | ≤55 | |
| 重量 | Kg | 1.2 | |
| 设计承重 | Kg | 3 | |
-
