直角一体型中空旋转平台 外形尺寸130
品牌名称：
怡合达
条件筛选：
性价比 标准型
产品种类 直角型中空旋转平台
外形尺寸 130
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

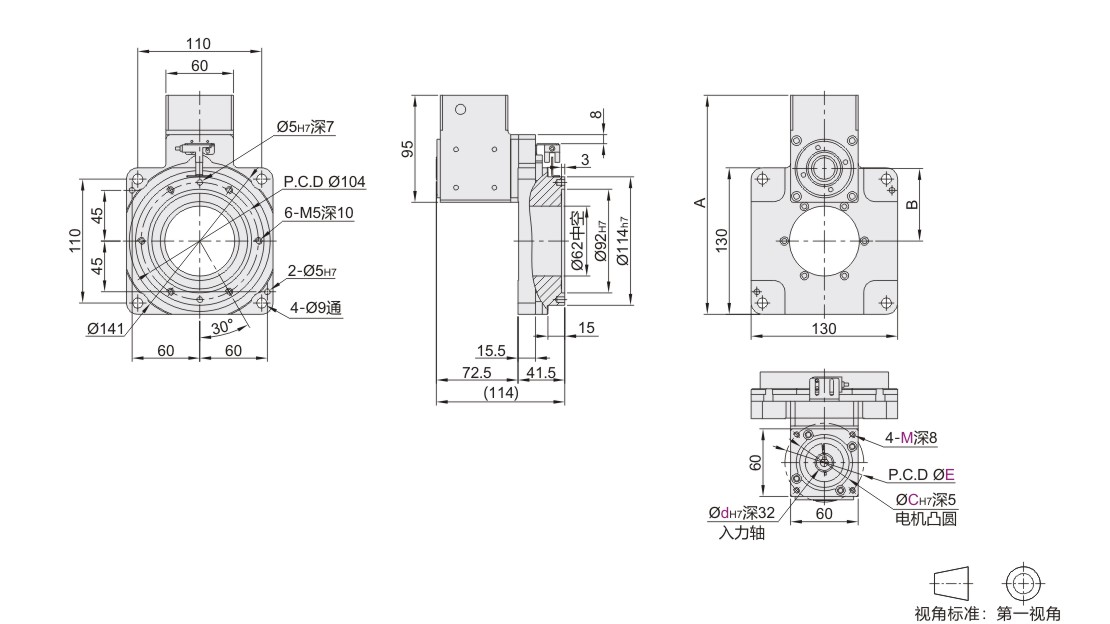

参数图
材质图
| 代码 | 类型 | 适用电机 |
| ZNC65 | 直角一体型中空旋转平台 | 步进电机/伺服电机 |
参数图
选型表
| 型号 | 减速比 |
电机安装尺寸 | 安装孔M | A | B | 适用电机 |
|||||||||||||||||||||||||||||||||
| 代码 | 外形尺寸 | 轴径d | 定位凸台C | 安装中心孔距E | |||||||||||||||||||||||||||||||||||
| ZNC65 | 130 | 20 30 50 | 8 | 38.1 | 66.66 | M4 | 194.4 | 64.4 | 步进电机 | ||||||||||||||||||||||||||||||
| 14 | 50 | 70 | 伺服电机 | ||||||||||||||||||||||||||||||||||||
| M5 | |||||||||||||||||||||||||||||||||||||||
20/30/50减速比为旋转平台本体5比+换向器。
技术参数
| 轴承结构 | — | 交叉滚子轴承 |
||
| 减速比 | i | 20 | 30 | 50 |
| 额定输出扭矩 | N. m | 28 | 40 | 35 |
| 最大输出扭矩 | N. m | 3倍额定扭矩 | ||
| 定位精度 | arc-min | ≤3 | ||
| 反复定位精度 | arc-sec | ≤30 | ||
| 容许盘面转速 | rpm | 200(间歇运转) | ||
| 适配伺服电机 | W | 200 ~400 | ||
| 适配步进电机 | / | 57 ~86步进电机 | ||
| 容许轴向负载 | N | 2000 | ||
| 容许惯性力矩 | N. m | 50 | ||
| 扭矩刚性 | N. m/arcmin | 19 | ||
| 倾覆力矩 | N. m | 1200 | ||
| 精度寿命 | h | 30000h(间歇运动) | ||
| 防护等级 | IP | 50 | ||
| 润滑方式 | / | 长效润滑 | ||
| 安装方式 | / | 任意 | ||
| 旋转平台同心度 | mm | ≤0.01 | ||
| 旋转平台平行度 | mm | ≤0.01 | ||
| 传动效率 | % | 90 | ||
| 噪音 | db | ≤60 | ||
| 重量 | Kg | 3.7 | ||
| 设计承重 | Kg | 20 | ||
-
