转轴 一端台阶型 一端外螺纹型 标准型 轴身不加工 g6/h7/h9
条件筛选：
类型 一端台阶型
材质 SCM435
表面处理 无电解镀镍
轴端形状 一端外螺纹型
轴身加工 轴身不加工
D公差 g6
P公差 g6
轴端形状（右） 无加工
轴端形状（左） 外螺纹
形状筛选 直杆型
产品型号：
MBM22-D18-L25-E5-A3-P5
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号：
MBM22-D18-L25-E5-A3-P5
复制
型号筛选
可选加工（可选）
型号已生成
重置
代码
参数选型
D公差
P公差
材质
表面处理
产品选型
D
L
25.0~800.0
/0.1
E
5~96
/0.1
A
3~36
/1
P
技术图档
3D预览
可选加工参数
产品简介
材质图

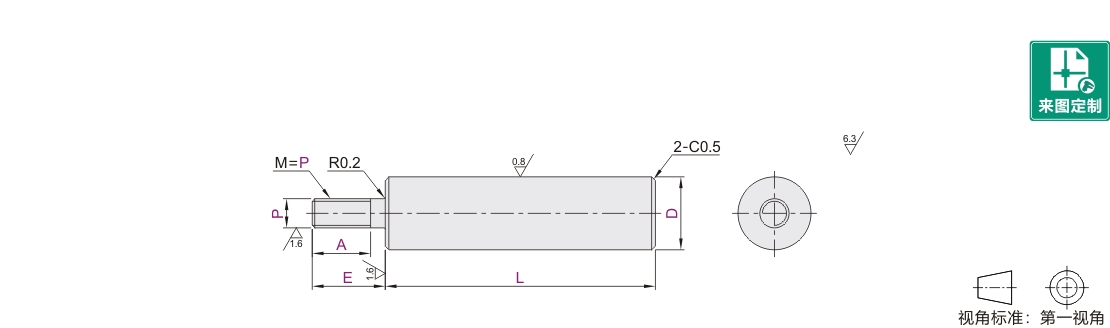

参数图
材质图
| 代码 | 类型 | 公差 | 材质 | 表面处理 | |||
| D | P | 国标 | 相当 | ||||
| MBM01 | 一端 外螺纹型 |
标准型 | g6 | g6 | 45 | S45C | 发黑 |
| MBM02 | 无电解镀镍 | ||||||
| MBM16 | 0Cr18Ni9 | SUS304 | — | ||||
| MBM21 | 35CrMo | SCM435 硬度28~33HRC | 发黑 | ||||
| MBM22 | 无电解镀镍 | ||||||
| MBM41 | h7 | h7 | 45 | S45C | 发黑 | ||
| MBM46 | 0Cr18Ni9 | SUS304 | — | ||||
| MBM61 | h9 | g6 | 45 | S45C | 发黑 | ||
| MBM62 | 无电解镀镍 | ||||||
| MBM81 | h7 | 发黑 | |||||
| MBM82 | 无电解镀镍 | ||||||
| MBM86 | 0Cr18Ni9 | SUS304 | — | ||||
| D·P | g6 | h7 | h9 |
| 3 | -0.002 -0.008 |
0 -0.010 |
0 -0.025 |
| 3.1~6 | -0.004 -0.012 |
0 -0.012 |
0 -0.030 |
| 6.1~10 | -0.005 -0.014 |
0 -0.015 |
0 -0.036 |
| 10.1~18 | -0.006 -0.017 |
0 -0.018 |
0 -0.043 |
| 18.1~30 | -0.007 -0.020 |
0 -0.021 |
0 -0.052 |
| 30.1~50 | -0.009 -0.025 |
0 -0.025 |
0 -0.062 |
圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。
参数图
g6
| 型号 | 最小单位0.1 | 最小单位1 | P | ||
| 代码 | Dg6 | L | E | A | |
| MBM01 MBM02 MBM16 MBM21 MBM22 |
6 | 18.0~300.0 | 5≤E≤P×8 | P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5 |
3 4 5 |
| 8 | 18.0~400.0 | 3 4 5 6 | |||
| 10 | 18.0~500.0 | 4 5 6 8 | |||
| 12 | 20.0~600.0 | 5 6 8 10 | |||
| 13 | 5 6 8 10 | ||||
| 15 | 20.0~700.0 | 5 6 8 10 12 | |||
| 16 | 20.0~800.0 | 5 6 8 10 12 | |||
| 17 | 25.0~800.0 | 5 6 8 10 12 | |||
| 18 | 5 6 8 10 12 | ||||
| 20 | 6 8 10 12 16 | ||||
| 22 | 6 8 10 12 16 | ||||
| 25 | 8 10 12 16 20 | ||||
| 30 | 8 10 12 16 20 24 | ||||
| 35 | 35.0~800.0 | 10 12 16 20 24 30 | |||
| 40 | 12 16 20 24 30 | ||||
| 50 | 16 20 24 30 | ||||
h7
| 型号 | 最小单位0.1 | 最小单位1 | P | ||
| 代码 | Dh7 | L | E | A | |
| MBM41 MBM46 |
6 | 18.0~300.0 | 5≤E≤P×8 | P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5 |
3 4 5 |
| 8 | 18.0~400.0 | 3 4 5 6 | |||
| 10 | 18.0~500.0 | 4 5 6 8 | |||
| 12 | 20.0~600.0 | 5 6 8 10 | |||
| 15 | 20.0~700.0 | 5 6 8 10 12 | |||
| 20 | 25.0~800.0 | 6 8 10 12 16 | |||
| 25 | 8 10 12 16 20 | ||||
| 30 | 8 10 12 16 20 24 | ||||
| 35 | 35.0~800.0 | 10 12 16 20 24 30 | |||
| 40 | 12 16 20 24 30 | ||||
| 50 | 16 20 24 30 | ||||
h9
| 型号 | 最小单位0.1 | 最小单位1 | P | ||
| 代码 | Dh9 | L | E | A | |
| MBM61 MBM62 MBM81 MBM82 MBM86 |
6 | 18.0~300.0 | 5≤E≤P×8 | P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5 |
3 4 5 |
| 8 | 18.0~400.0 | 3 4 5 6 | |||
| 10 | 18.0~500.0 | 4 5 6 8 | |||
| 12 | 20.0~600.0 | 5 6 8 10 | |||
| 15 | 20.0~700.0 | 5 6 8 10 12 | |||
| 20 | 25.0~800.0 | 6 8 10 12 16 | |||
| 25 | 8 12 16 20 | ||||
| 30 | 8 10 12 16 20 24 | ||||
| 35 | 35.0~800.0 | 10 12 16 20 24 30 | |||
-
