        悬臂销 外螺纹安装型 带外螺纹型 标准型  螺纹长度固定型 螺纹长度指定型 对边切割型

        条件筛选：

        外形 对边切割形
        固定部轴端形状 外螺纹
        安装部轴端形状 外螺纹
        形状筛选 外螺纹 对边切割形
        种类筛选 悬臂销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            尺寸选择

            材质

            表面处理

            产品选型

            规格

            Y

            2~65
            /1

            F

            3~110
            /1

            E

            3~42
            /1

            N

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            MDP01 带外螺纹型 标准型 螺纹长度
            固定型            		 45 S45C 发黑
            MDP02 无电解镀镍
            MDP06 0Cr18Ni9 SUS304 —
            MDP08 35CrMo SCM435  硬度33～38HRC 无电解镀镍
            MDP11 螺纹长度
            指定型            		 45 S45C 发黑
            MDP12 无电解镀镍
            MDP16 0Cr18Ni9 SUS304 —



            外螺纹退刀槽尺寸见下表1。
            工艺孔加工条件：总长度除以D段长度>3且M·N≥4;4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。（工艺孔详细尺寸见产品简介）

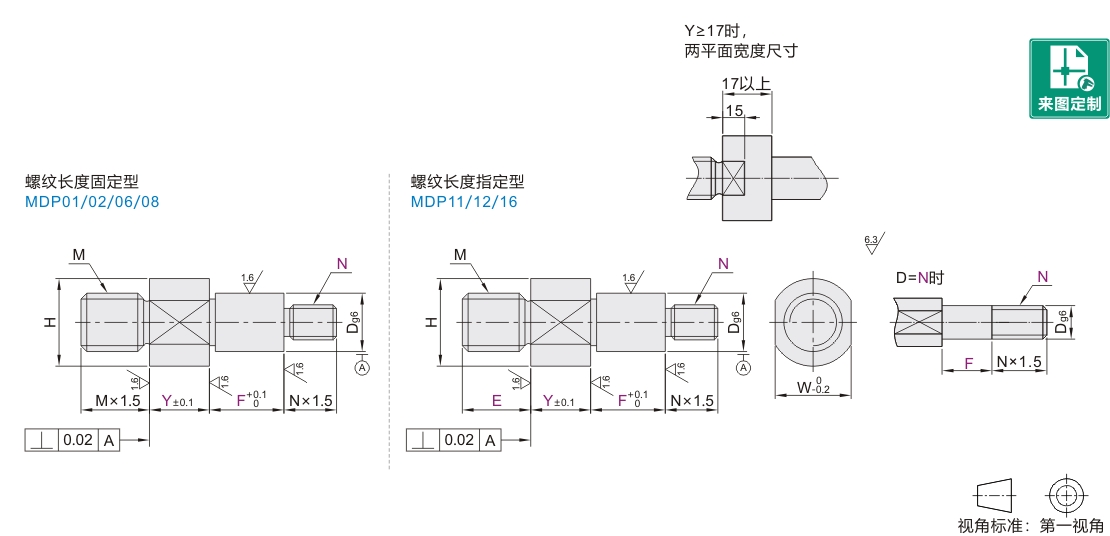

            参数图



            选型表

            型号 Dg6 最小单位1 N H W M
            代码 规格 Y F E
            螺纹长度
            固定型
            MDP01
            MDP02
            MDP06
            MDP08
            螺纹长度
            指定型
            MDP11
            MDP12
            MDP16            		 3 3 -0.002
            -0.008            		 2~32 3~55 3~8 3 7 5 M3
            3A 11 9
            4 4 -0.004
            -0.012            		 4~10 3  4 8 6 M4
            4A 12 10
            5 5 5~12 3  4  5 9 7 M5
            5A 13 11
            6 6 2~65 5~110 6~15 4  5  6 10 8 M6
            6A 14 12
            8 8 -0.005
            -0.014            		 8~18 5  6  8 12 10 M8
            8A 16 14
            10 10 10~22 6  8  10 15 13 M10
            10A 20 17
            12 12 -0.006
            -0.007            		 10~110 12~25 6  8  10  12 17 14 M12
            13 13 18 15
            15 15 6  8  10  12  (15) 20 17
            16 16 21 18
            17 17     8  10  12  (15) 22 19
            18 18 23 20
            20 20 -0.007
            -0.020            		 4~65 20~42 10  12  (15)  16  20 26 24 M20
            20A M16
            22 22 28 M20
            22A M16
            25 25 10  12  (15)  16  20  24  (25) 31 27 M20
            25A M16
            30 30         12  (15)  16  20  24  (25)  30 36 32 M20
            30A M16



            本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

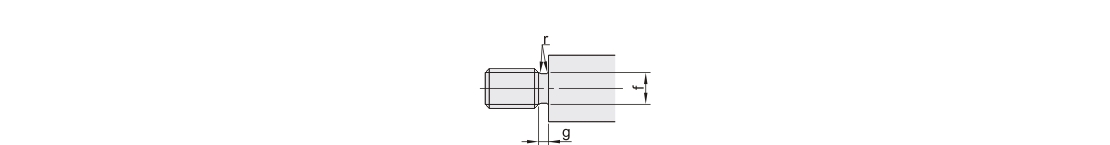

            表1：外螺纹退刀槽加工尺寸

            粗牙螺纹 细牙螺纹
            螺纹直径
            (M·N)            		 g r f 螺纹直径
            (NC)            		 g r f
            3 1.2~1.5 0.2~0.3 2.1~2.4 3 1.2~1.5 0.2~0.3 2.1~2.4
            4 2.9~3.2 4 2.9~3.2
            5 3.9~4.1 5 3.9~4.1
            6 1.5~2.5 0.2~0.6 4.3~4.9 6 1.5~2.5 0.2~0.6 4.3~4.9
            8 6.3~6.6 8 6.3~6.6
            10 8.1~8.3 10 8.3~8.6
            12 1.5~3.0 0.2~1.0 9.8~10.1 12 1.5~3.0 0.2~1.0 9.8~10.7
            16 13.6~13.8 16 13.6~13.8
            20 1.5~4.0 17.0~17.2 20 1.5~4.0 17.2~18.8
            24 2.5~5.0 0.2~1.5 20.0~20.7 24 2.5~5.0 0.2~1.5 20.2~23.2
            30 26.0~26.2 30 26.2~28.2
