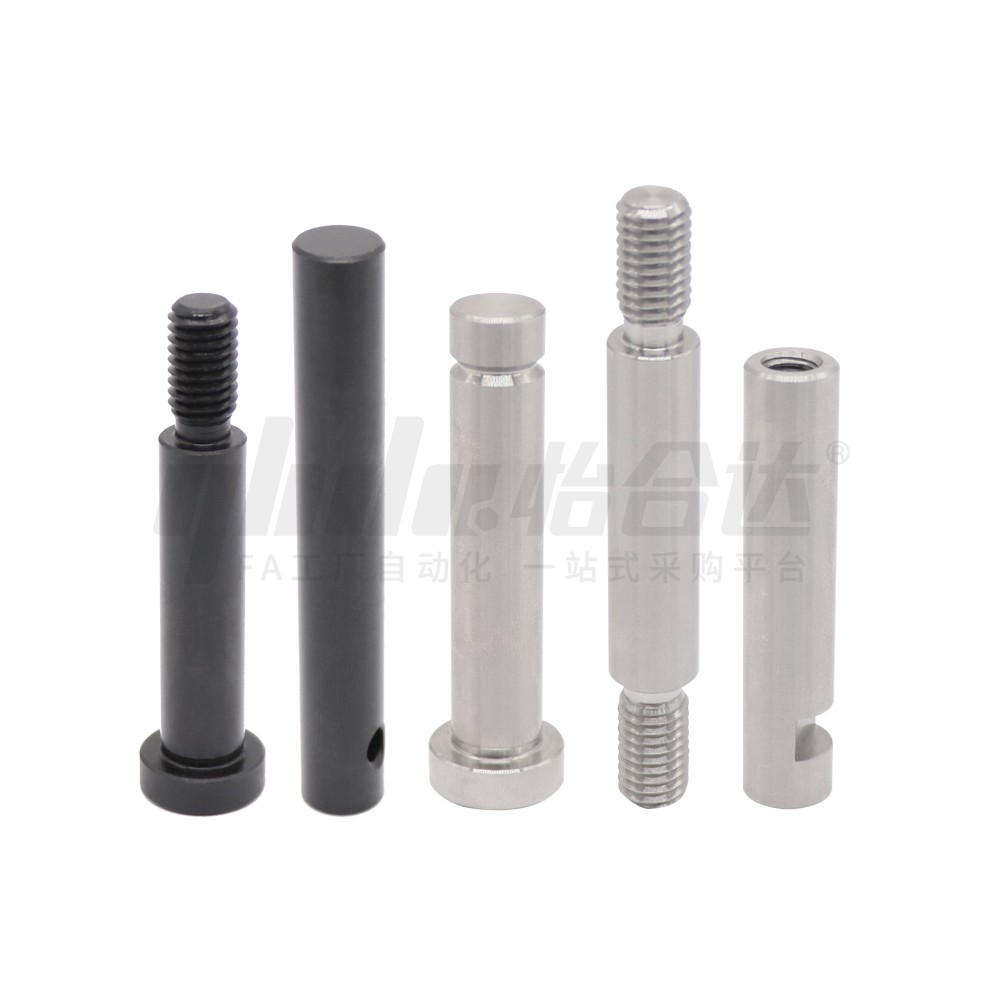

        铰链销 轴端形状组合型

        品牌名称：

        怡合达

        条件筛选：

        固定方式 轴端形状组合型
        镀层硬度 镀层硬度850HV~
        尺寸选择 L尺寸指定
        轴径公差 公差固定
        形状筛选 轴端形状组合型
        种类筛选 直杆铰链销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 32 项未选择

            代码

            参数选型

            材质

            硬度

            表面处理

            产品选型

            轴端形状

            轴端形状1

            D

            3~20
            /1

            L

            5~200
            /0.1

            LE

            1.6~50
            /0.1

            RE

            1.6~50
            /0.1

            Ld

            1.2~10
            /0.1

            Rd

            1.2~10
            /0.1

            M

            N

            LF

            2~50
            /0.1

            RF

            2~50
            /0.1

            LT

            0.5~50
            /0.1

            RT

            0.5~50
            /0.1

            LH

            4~30
            /0.5

            RH

            4~30
            /0.5

            MA

            NA

            MB

            NB

            LX

            0~50
            /0.1

            RX

            0~50
            /0.1

            LY

            2~30
            /0.1

            RY

            2~30
            /0.1

            LZ

            0.1~10
            /0.1

            RZ

            0.1~10
            /0.1

            LV

            2~50
            /0.1

            RV

            2~50
            /0.1

            技术图档

            3D预览

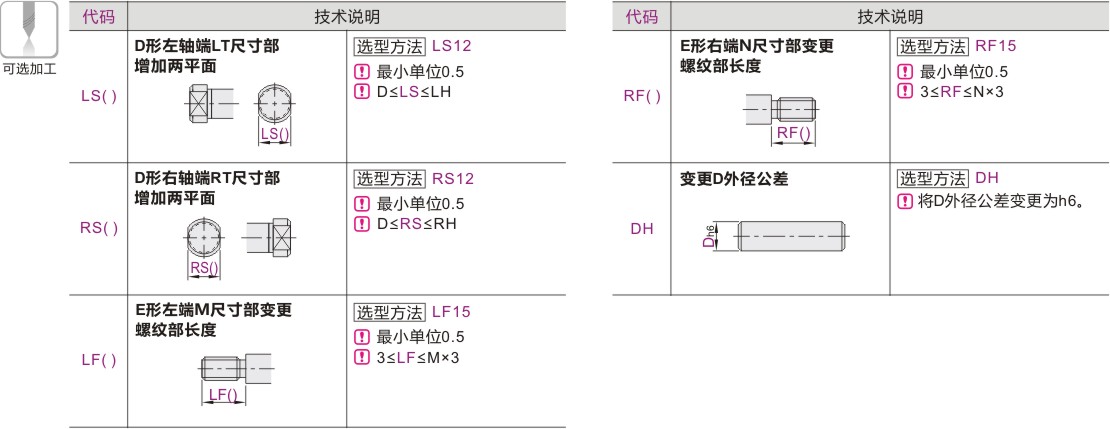

            可选加工

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            国标 相当
            MHG01 轴端形状
            组合型            		 45 S45C — 发黑
            MHG02 40～45HRC
            MHG03 — 无电解镀镍
            MHG04 40～45HRC
            MHG05 镀层硬度850HV~ 镀硬铬
            MHG06 0Cr18Ni9 SUS304 — —
            MHG07 9Cr18Mo SUS440C 45～50HRC
            MHG08 45～50HRC,镀层硬度850HV~ 镀硬铬



            如对防锈有要求，请优先选择不锈钢材质产品或表面处理为无电解镀镍、镀硬铬的产品。
            SUS440C材质可能会因淬火而发生变色。

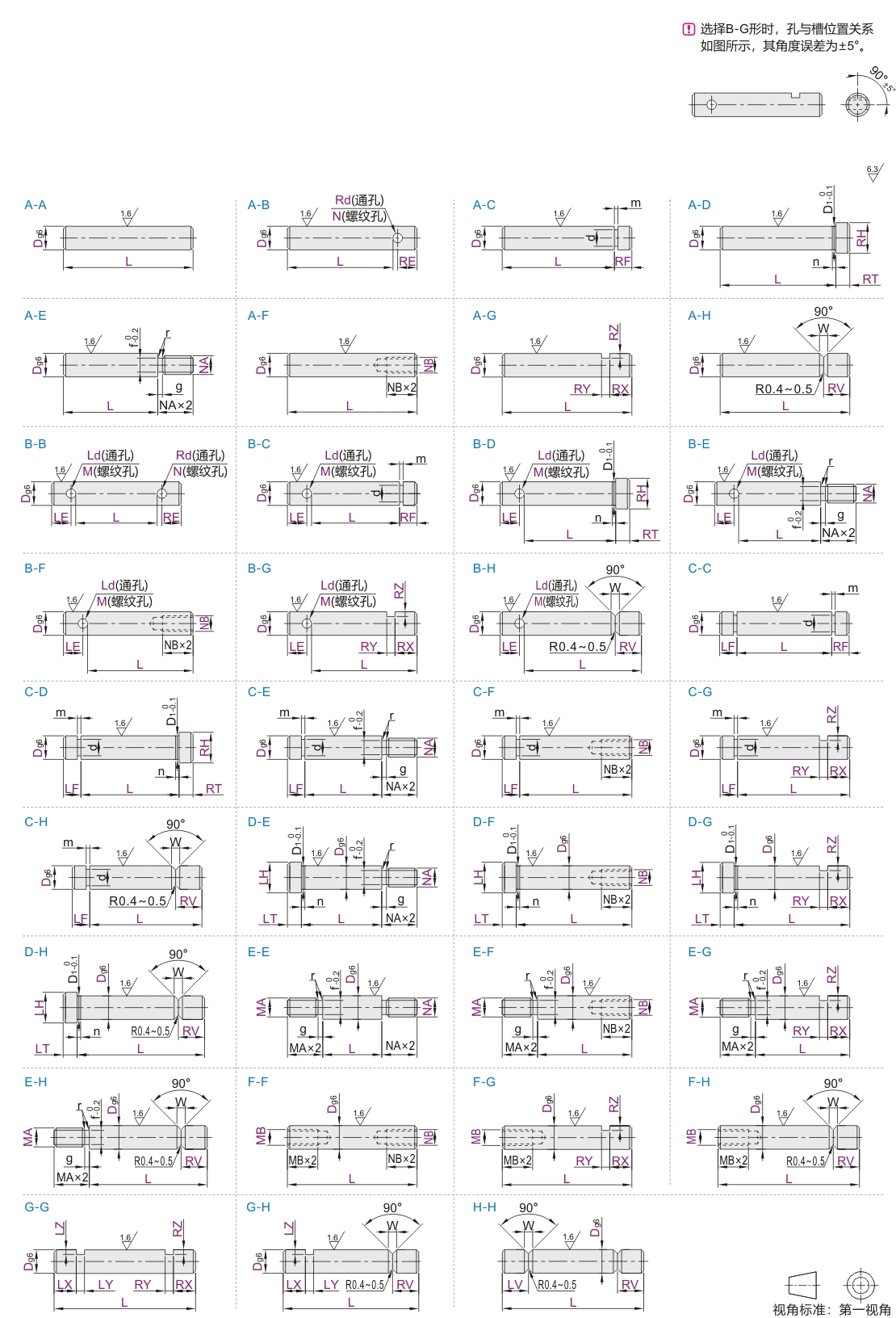

            参数图



            选型表

            型号 D
            最小
            单位
            1            		 L
            最小
            单位
            0.1            		 轴端形状含字母
            B时选择            		 轴端形状
            含字母
            C时选择            		 轴端形状含字母
            D时选择            		 轴端形状
            含字母
            E时选择            		 轴端形状
            含字母
            F时选择            		 轴端形状含字母
            G时选择            		 轴端形状
            含字母
            H时选择
            代码 轴端形状 LE(RE)
            最小
            单位0.1            		 Ld(Rd)或M(N) LF(RF)
            最小
            单位0.1            		 LT(RT)
            最小
            单位0.1            		 LH(RH)
            最小
            单位0.5            		 MA(NA)
            粗牙
            螺纹            		 MB(NB)
            粗牙
            螺纹            		 LX(RX)
            最小
            单位0.1            		 LY(RY)
            最小
            单位0.1            		 LZ(RZ)
            最小
            单位0.1            		 LV(RV)
            最小
            单位0.1
            Ld(Rd)
            最小单位0.1            		 M(N)
            粗牙螺纹
            MHG01
            MHG02
            MHG03
            MHG04
            MHG05
            MHG06
            MHG07
            MHG08            		 A-A B-B C-C D-E E-E F-F G-G H-H
            A-B B-C C-D D-F E-F F-G G-H
            A-C B-D C-E D-G E-G F-H
            A-D B-E C-F D-H E-H
            A-E B-F C-G
            A-F B-G C-H
            A-G B-H
            A-H            		 3～20
            (轴端形
            状为E时,
            D≥4;
            轴端形状
            为B/F/H
            时,D≥6)            		 5~200
            (L≤D×20)            		 Ld(Rd)/2+1
            ≤LE(RE)
            ≤L/4
            或
            M(N)/2+1
            ≤LE(RE)
            ≤L/4            		 D/5
            ≤Ld(Rd)
            ≤D/2            		 3
            4
            5
            6
            8
            10
            (M(N)
            ≤D/2)            		 2
            ≤LF(RF)
            ≤L/4            		 0.5
            ≤LT(RT)
            ≤L/4            		 D+1
            ≤LH(RH)
            ≤D+10            		 3
            4
            5
            6
            8
            10
            12
            16
            (MA(NA)
            <D)            		 3
            4
            5
            6
            8
            10
            12
            16
            (MB(NB)
            ≤D-3)            		 LX(RX)=0
            或
            2≤LX(RX)
            ≤L/4            		 2
            ≤LY(RY)
            ≤30            		 LZ(RZ)
            ≤D/2            		 2
            ≤LV(RV)
            ≤L/4



            L≤内螺纹的底孔深度时，底孔可能会贯通。
            选择F形时，L≥11。
            轴两端倒角C0.5以下。



            尺寸表

            D d d公差 m m公差 D1 n W
            3 2 +0.06
            0            		 0.5 +0.14
            0            		 2.9 1~1.5 —
            4 3 0.7 3.9
            5 4 +0.075
            0            		 4.9
            6 5 5.8 1.5
            8 7 +0.09
            0            		 0.9 7.8
            10 9.6 0
            -0.09            		 1.15 9.8 2
            12 11.5 0
            -0.11            		 11.8
            15 14.3 14.8
            16 15.2 15.8
            20 19 0
            -0.21            		 1.35 19.8 3

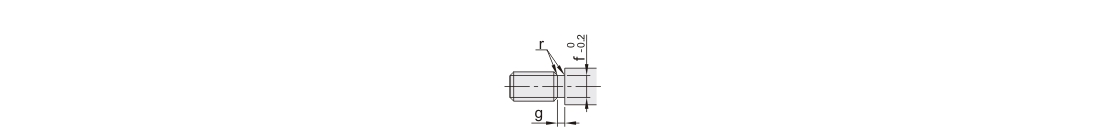

            外螺纹退刀槽加工尺寸

            MA/MB/NA/NB
            (粗牙螺纹)            		 g r f
            3 1.2 0.2~0.4 2.1
            4 3.1
            5 4.1
            6 2.5 0.2~0.6 4.3
            8 6.3
            10 8.3
            12 3 0.2~1 9.8
            16 13.8
