        超声波流量计 标准型

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        产品种类 超声波流量计

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            ZLL01 超声波流量计 标准型



            特点
            采用全新的外夹式设计，不用接触测量介质。可以避免传统流量计造成的压力损失，介质污染；
            多种模式可供设置，灵活多样；
            一套机器通用测量范围内所有口径，并且适用于多种金属管及树脂管；
            超大屏显示：显示内容多样，人机友好；
            可选配超声波冷/热量表，实现能源能耗的监测与测量。

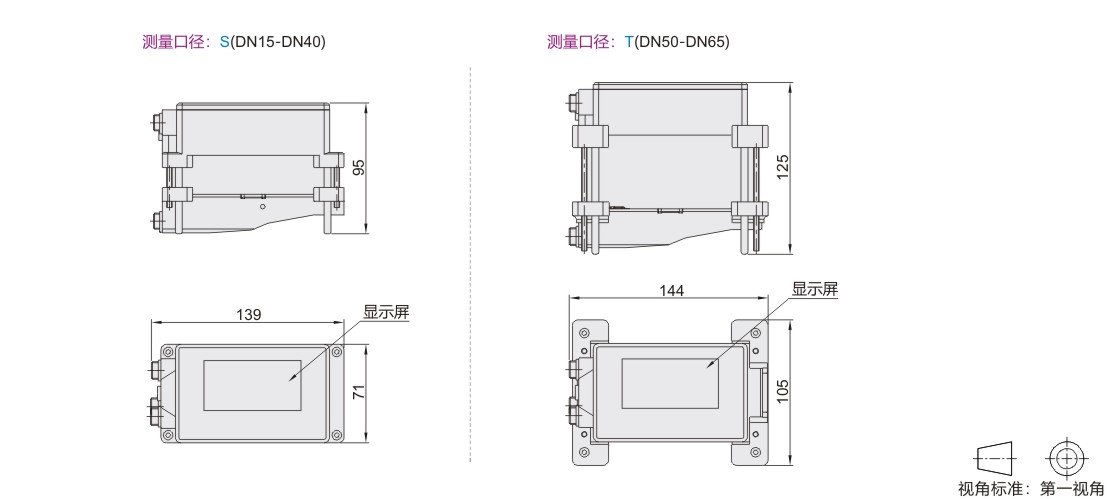

            参数图



            选型表

            型号 变送器类型 传感器测温类型 通讯方式
            代码 测量口径
            ZLL01 S(DN15~DN40)
            T(DN50~DN65)            		 1(超声波流量计)
            2(超声波冷/热量表)            		 C2(0~65℃)
            C2U(0~115℃)            		 4~20mA
            RS485



            流量范围

            管道口径 上限流量值(L/min)
            DN15 60
            DN20 100
            DN25 200
            DN32 300
            DN40 400
            DN50 600
            DN65 1000



            最小可测管段内径≥12mm。

             接线定义

            DC+ 电源DC10~24V正
            DC- 电源DC10~24V负
            IOUT+ 4~20mA输出
            IOUT-
            A RS485通讯
            B
            IN2+ 温度传感器正 出水口/回水口
            IN2- 温度传感器负 出水口/回水口
            GND 温度传感器负 出水口/回水口


            技术参数

            支持的管线材质 金属/PVC，PP或PVDF等硬质塑料管
            支持的液体介质 水/其它(单一无固体颗粒及杂质)
            支持的介质温度 0~115℃(表面无冻结)
            默认低流速切除值 0.08m/s
            显示方式 256×128背光LCD
            响应时间 0.5~60秒
            精度等级 ±2%，校准后可达±1%
            数据存储周期 300毫秒
            内存备份 EEPROM(数据存储长度：10年以上，数据读/写频率：1百万次以上)
            电源及I/O连接器 M12航空插头
            输出 4~20mA
            通讯 ModbusRS485
            供电电源 10~24V DC
            电功率 小于3W
            保护电路 电源逆接保护、电源浪涌保护、各输出短路保护、各输出浪涌保护
            外壳防护等级 IP65
            环境温度 -10~60°C(无冻结)
            相对湿度 35~85%RH(无凝结)
            耐振动性 10~55Hz，双倍振幅1.5mm，X、Y、Z轴各2小时
            抗冲击 100m/s²,16ms脉冲，X、Y、Z轴各1000次
            整机材质 铝合金，工业塑料
            电缆长度 标配2米，(超声波冷/热量表另一端PT1000标配9米)
