        UV LED线光源 风冷 气冷

        品牌名称：

        怡合达

        条件筛选：

        材质 铝合金
        表面处理 银色阳极氧化
        冷却方式 风冷/气冷
        种类筛选 UV LED线光源

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 冷却方式 材质 表面处理
            NHT52 UV LED线光源 风冷/气冷 铝合金 银色阳极氧化



            产品特点
            ● 采用风冷或气冷的冷却方式，提高光源使用寿命；
            ● 能量高，瞬间点亮固化胶水；
            ● 控制器采用智能显示屏控制面板，可自由设置功率大小和照射时长；
            ● 报警反馈齐全，灯面异常，高温异常，电源异常等报警反馈。
            应用范围：可应用在PCB板芯片UV胶水粘接、触摸屏胶水封边、扬声器（喇叭)UV胶水
                固话粘接、液晶屏封边、汽车连接器紫外胶水固化粘接等场合。



            UV LED线光源包含配套控制器，光源线缆长2m。
            产品附带使用说明书。

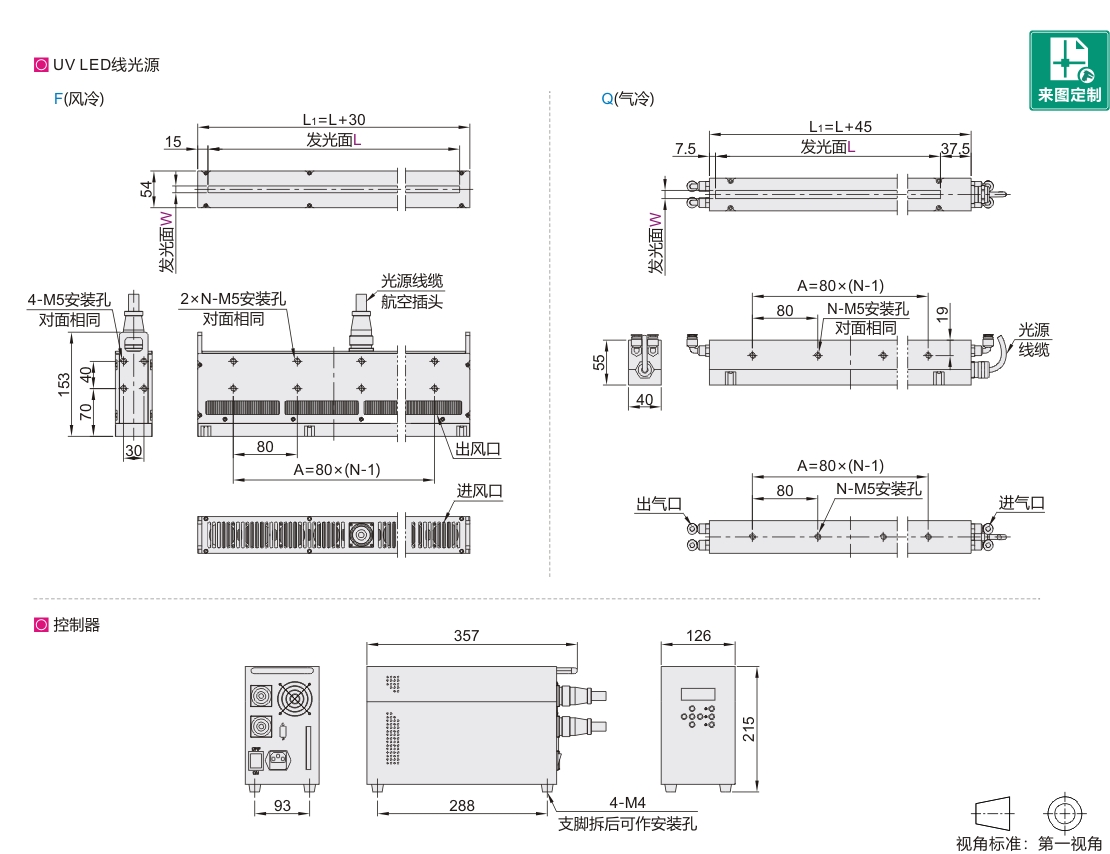

            参数图



            选型表

            型号 发光区尺寸 冷却方式 光强度
            (mw/cm2)            		 功率
            (W)            		 插头
            芯数            		 线缆
            数量            		 安装孔尺寸 L1 重量(kg)
            代码 波长(nm) L W A 孔数N F(风冷) Q(气冷) 控制器 本体
            F(风冷) Q(气冷)
            NHT52 365
            385
            395
            405            		 100 5 F(风冷)
            Q(气冷)            		 3000 110 16 1 80 2 130 145 4 1.2 1.8
            10 2500
            15 2000 140
            200 5 3000 165 160 3 230 245 2.4 3.5
            10 2500
            15 2000 225
            300 5 3000 220 240 4 330 345 3.6 5.5
            10 2500
            15 2000 310
            400 5 3000 280 320 5 430 445 4.5 4.8 7.5
            10 2500
            15 2000 400
            500 5 3000 330 400 6 530 545 5.5 6 9
            10 2500
            15 2000 480
            600 5 3000 380 20 480 7 630 645 6 7.2 11
            10 2500
            15 2000 560



            功能介绍
            ● UV LED控制系统，具有手动或远程两种控制方式；
            ● 24V标准直流电压信号输出接口；
            ● 可采用RS485接口进行数据读取以及控制；
            ● 配有液晶显示屏，显示LED实时功率、温度以及其他操作设置。

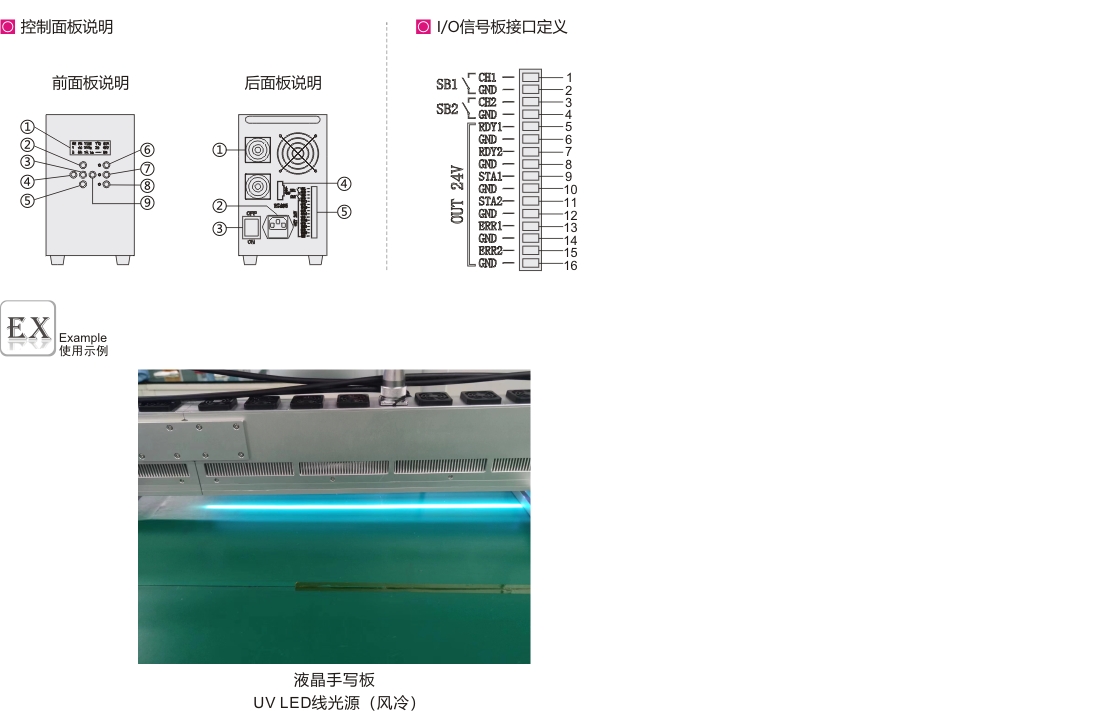

            前面板说明（概述，详细设置参见说明书）
            ①LCD显示窗口；
            ②方向操作键：切换设置项以及子菜单切换功能键；
            ③确认键；
            ④设置键：进入设置菜单；

            ⑤同②
            ⑥通道开关键：开启或关闭【1】通道LED；
            ⑦通道开关键：开启或关闭【2】通道LED；
            ⑧LED总开关：同时控制【1】、【2】通道LED；

            ⑨同②



            后面板说明（概述，详细设置参见说明书）
            ①LED航空插头母座；
            ②电源插头母座；
            ③电源开关；
            ④RS485插座；
            ⑤I/O信号板（详细说明见“I/O信号板说明”）。



            I/O信号板说明

            I/O信号板接口定义
            序号 表示内容 输入输出 信号名
            1 CH1 输入 UV照射开始/结束输入CH1
            2 GND — 输入用COM
            3 CH2 输入 UV照射开始/结束输入CH2
            4 GND — 输入用COM
            5 RDY1 输出 准备输出CH1
            6 GND — 输出用COM
            7 RDY2 输出 准备输出CH2
            8 GND — 输出用COM
            9 STA1 输出 CH1工作中信号
            10 GND — 输出用COM
            11 STA2 输出 CH2工作中信号
            12 GND — 输出用COM
            13 ERR1 输出 CH1错误信号
            14 GND — 输出用COM
            15 ERR2 输出 CH2错误信号
            16 GND — 输出用COM
