        UV LED点光源专用控制器 自然冷却

        品牌名称：

        怡合达

        条件筛选：

        材质 钢
        表面处理 烤漆
        冷却方式 自然冷却
        种类筛选 UV LED点光源控制器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 冷却方式 材质 表面处理
            NHT55 UV LED点光源专用控制器 自然冷却 钢 烤漆



            产品特点
            ● 可独立控制1~4通道线路;
            ● 控制器采用智能显示屏控制面板，可自由设置功率大小和照射时长。

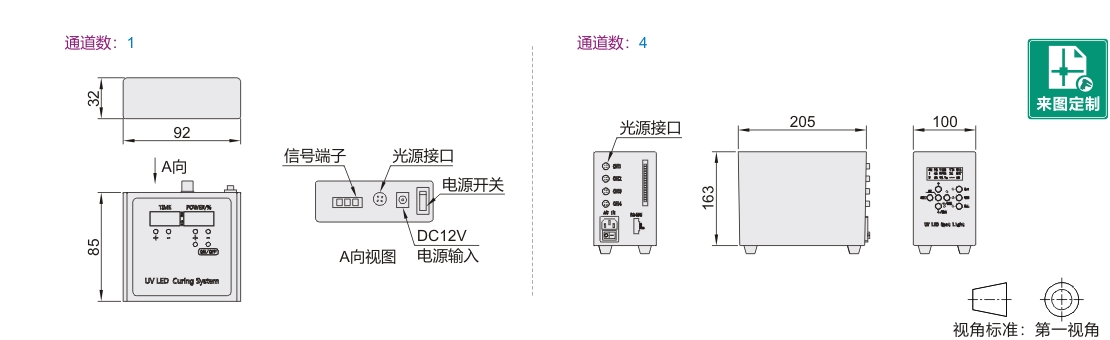

            参数图



            选型表

            型号 输入电压 功耗(W) 重量
            (kg)
            代码 通道数
            NHT55 1 DC12V 20 0.25
            4 AC100~240V 50 2



            技术参数(通道数1)

            光功率调节范围 1~100%（调节精度：1%）
            时间设定范围 0.1s~999min或者常亮
            设置界面 物理按键+数码面板
            照射模式 常亮、倒计时
            计时方式 自带倒计时或外部计时
            控制方式 脚踏开关、I/O
            I/O触发方式 高电平或者上升沿触发
            安全措施 高温报警、超温关灯、错误代码显示、蜂鸣器提示
            便捷操作 灯头自带轻触开关
            运行环境温度/湿度 0~45℃（无结露、不结冰）
            保存环境温度/湿度 -10~60℃30~85%RH(无结露)



            技术参数(通道数4)

            光功率调节范围 1~100%（调节精度：1%）
            时间设定范围 0.1s~999min或者常亮
            设置界面 物理按键+液晶面板
            照射模式 常亮、倒计时、12阶梯
            计时方式 自带倒计时或外部计时
            控制方式 脚踏开关、I/O、RS485、PLC
            输出信号 光源状态信号(0/24V灭亮灯状态)
            错误报警，包括过热、短路、开路(0/24V错误信号)
            通讯接口 RS485（读取灯的状态、温度以及设定功率等）
            通讯协议 MODBUS协议
            I/O触发方式 输入开关灯信号、输出灯的运行状态以及错误信号
            安全措施 高温报警、超温关灯、错误代码显示、蜂鸣器提示
            运行环境温度/湿度 0~45℃（无结露、不结冰）
            保存环境温度/湿度 -10~60℃ 30~85%RH(无结露)



            功能介绍
            ● UV LED控制系统，具有手动或远程两种控制方式；
            ● 24V标准直流电压信号输出接口；
            ● 可采用RS485接口进行数据读取以及控制；
            ● 配有液品显示屏，显示LED实时功率、温度以及其他操作设置。

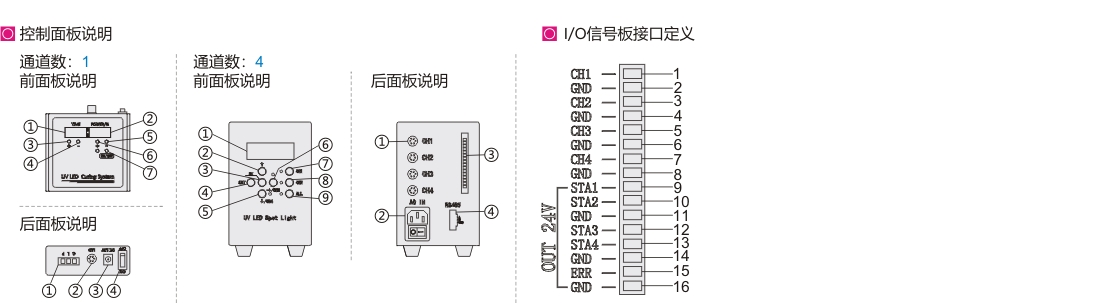

            控制面板说明（通道数1）

            前面板说明（概述，详细设置参见说明书）
            ①LED照射时，时间显示窗口；
            ②LED功率输出显示窗口：
            ③照射定时时间上调键，点按或者长按设置；
            ④照射定时时间下调键，点按或者长按设置：
            ⑤照射功率时间上调键，点按或者长按设置；
            ⑥照射功率时间下调键，点按或者长按设置；
            ⑦LED开关键。



            后面板说明（概述，详细设置参见说明书）
            ①控制信号输入口；
            ②LED插头母座；
            ③12V电源输入口；
            ④电源开关。



            控制面板说明（通道数4）
            前面板说明（概述，详细设置参见说明书）
            ①LED显示窗口；
            ②方向操作键：切换设置项以及子菜单切换功能键；
            ③确认键；
            ④设置键：进入设置菜单；
            ⑤方向操作键：同②，通道开关键：[4]通道LED;
            ⑥方向操作键：同②，通道开关键：[3通道LED;
            ⑦通道开关键：[1]通道LED;
            ⑧通道开关键：[2]通道LED;
            ⑨LED总开关：同时开启四个通道LED。



            后面板说明（概述，详细设置参见说明书）
            ①LED插头母座；
            ②电源插头母座和电源开关集成座；
            ③I/O信号板（详细见“I/O信号板说明”）
            ④RS485插座。



            I/O信号板说明

            I/O信号板接口定义
            序号 表示内容 输入输出 信号名
            1 CH1 输入 UV照射开始/结束输入CH1
            2 GND — 输入用COM
            3 CH2 输入 UV照射开始/结束输入CH2
            4 GND — 输入用COM
            5 CH3 输入 UV照射开始/结束输入CH3
            6 GND — 输出用COM
            7 CH4 输入 UV照射开始/结束输入CH4
            8 GND — 输出用COM
            9 STA1 输出 CH1工作中信号
            10 STA2 输出 CH2工作中信号
            11 GND — 输出用COM
            12 STA3 输出 CH3工作中信号
            13 STA4 输出 CH4工作中信号
            14 GND — 输出用COM
            15 ERR 输出 错误信号
            16 GND — 输出用COM
